按动式防滑握柄活动铅笔精细结构设计

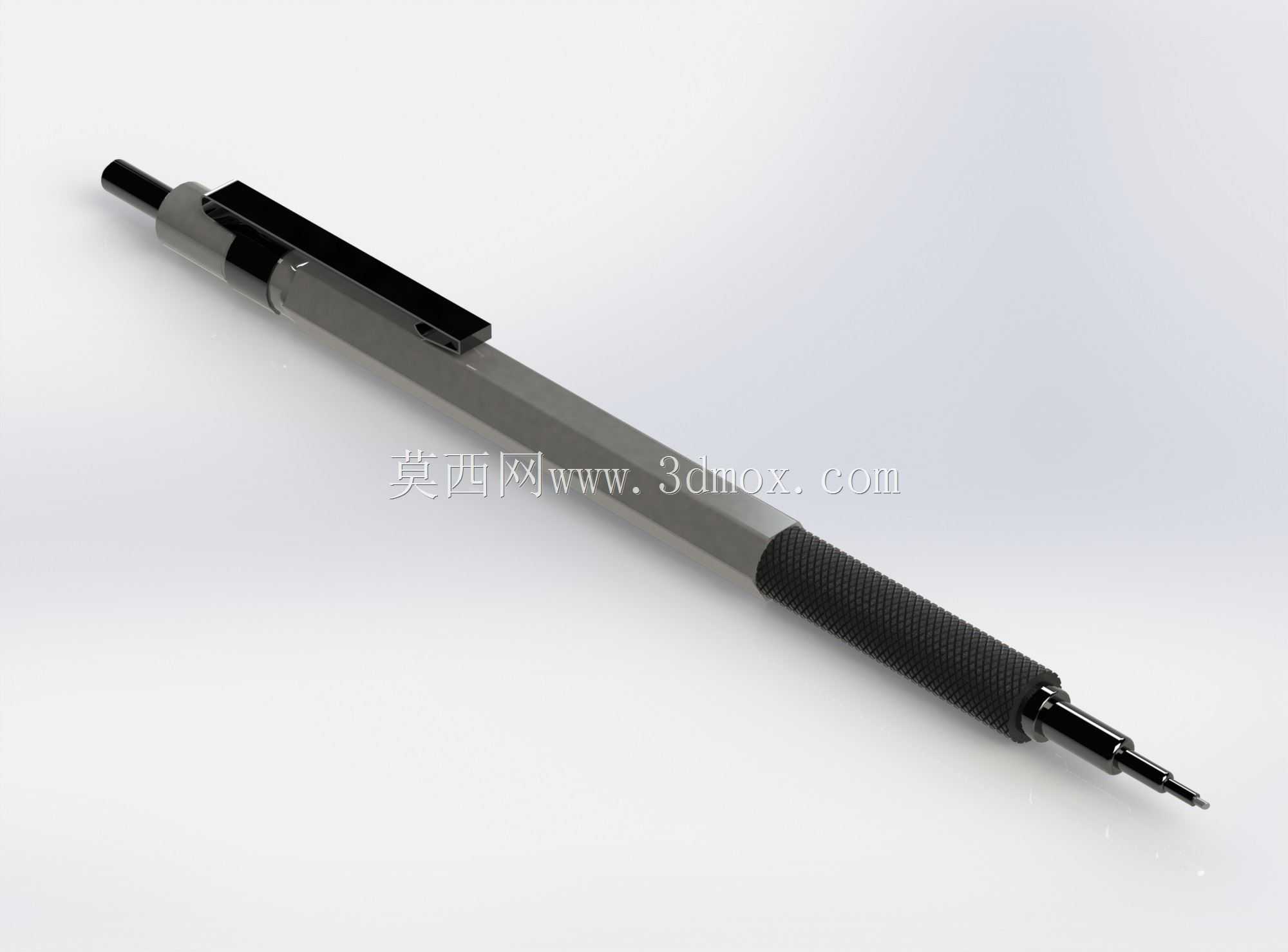

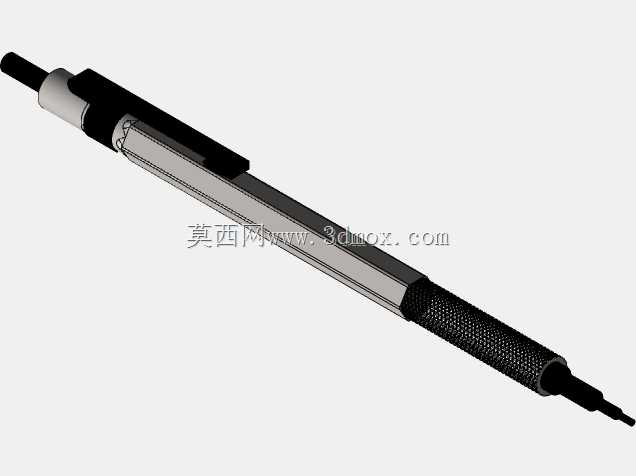

　　这款按动式活动铅笔的结构设计，核心围绕日常书写、工程制图场景下的长时间握持需求展开，整体采用金属笔身搭配防滑橡胶握柄的组合方案，笔身主体做了六棱切面处理，区别于常规圆杆笔身，放置在倾斜制图台面上时不会出现滚落滑落的情况，适配设计工位、学生课桌等多种放置场景。从功能结构来看，顶部按动结构内置标准回弹机构，每一次按动行程控制在3mm左右，配合内部储芯管的卡位结构，单次按动可稳定送出0.5mm规格的铅芯，出芯长度控制在0.3-0.5mm区间，既不会因为出芯过长导致书写时铅芯断裂，也不会因为出芯过短需要频繁按动操作。笔身中部的笔夹采用一体化金属冲压成型结构，夹持厚度适配常规笔记本封面、工作服口袋的布料厚度，夹持力经过调校，

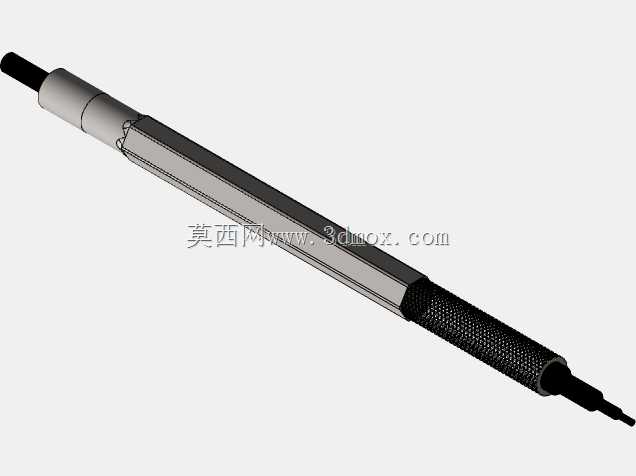

　　夹在口袋上走动时不会轻易脱落，同时笔夹边缘做了圆角钝化处理，不会刮损衣物或者纸张表面。握柄区域的橡胶套做了网格状凹凸纹理设计，纹理深度控制在0.2mm，握持时手指与橡胶套的接触摩擦力足够，长时间手绘制图、连续书写时不会因为手指出汗出现打滑的情况，握柄的锥度过渡贴合人手握持时的手指自然弯曲角度，食指、拇指的贴合位置刚好落在橡胶防滑区域，减少长时间书写的握持疲劳。从尺寸边界来看，整笔收拢状态下的总长度控制在145mm，笔身最大直径为11mm，握柄处最粗位置直径12mm，整体重量控制在18g左右，配重重心落在距离笔尖45mm的位置，也就是握持时的食指附近，书写时不会出现头重脚轻或者尾部坠手的问题。笔尖部分采用金属伸缩护芯管结构，

　　未按动出芯时护芯管收拢在笔尖内部，避免携带时护芯管被磕碰变形，按动出芯后护芯管伸出，对铅芯形成周向支撑，在绘制工程图的长直线、进行快速书写时，铅芯受力均匀，减少断芯概率。内部储芯管的容量可容纳12根标准长度的0.5mm铅芯，满足日常一周左右的使用需求，无需频繁补充铅芯。笔身的各部件连接采用卡扣加少量过盈配合的方式，笔尾按动帽、笔身主体、握柄套、笔尖套之间的拆卸力度控制在15N左右，需要清理卡铅或者更换内部零件时可以徒手拆开，日常携带时不会因为轻微晃动出现部件松脱的情况。在结构细节处理上，笔身六棱切面的棱边都做了R0.3的圆角处理，握持时不会硌手，金属笔身表面做了哑光喷砂处理，不会残留指纹汗渍，

　　长期使用后表面也不会出现明显的划痕掉漆问题。这款结构设计不仅适用于常规的学生书写场景，对于需要长期手绘工程草图、进行现场测绘记录的工程人员来说，稳定的出芯结构、舒适的握持手感、可靠的防滚落设计都能适配实际使用需求，各部件的尺寸公差控制在0.05mm以内，装配后各活动部件动作顺畅，没有卡滞或者松旷的问题，按动机构的使用寿命经过测算可满足万次以上的按动操作，满足日常高频使用的耐久需求。
