AA系列投影焊接螺钉三维结构设计

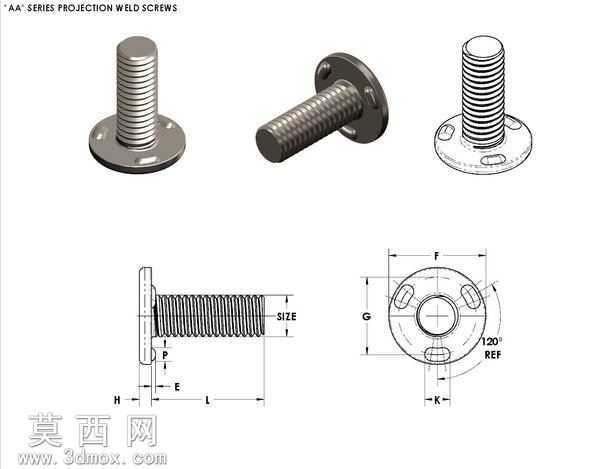

本模型为AA系列投影焊接螺钉的三维参数化设计成果，建模阶段采用SolidWorks软件完成全特征构建，首先以旋转凸台命令生成带法兰盘的螺钉基体，精准控制螺杆外径、螺距、螺纹长度等核心尺寸，通过扫描切除命令生成连续的标准外螺纹特征，保证螺纹牙型角、牙距符合通用紧固件规范。法兰盘部分重点还原三个均匀分布的焊接凸点结构，凸点采用120°夹角排布，凸点高度、直径尺寸严格匹配投影焊接工艺要求，确保焊接时电流能够集中在凸点位置，实现板材与螺钉的牢固熔接。渲染阶段为模型赋予金属材质效果，螺杆部分设置哑光镀锌钢材质，模拟标准紧固件的表面处理质感，法兰盘部分添加细微的金属磨砂纹理，还原冲压成型后的表面肌理，同时通过环境光遮蔽效果突出螺纹牙型、焊接凸点的结构细节，让三维视图能够清晰展示零件的各部分特征。结构设计上充分考虑投影焊接螺钉的实际使用场景，法兰盘底部设置平整的贴合面，保证焊接时与基材完全贴合，螺杆与法兰盘的衔接处做微小圆角过渡，避免应力集中导致的断裂问题，焊接凸点的凸起高度经过合理设计，既保证焊接时能够充分熔合形成牢固焊点，又不会因凸点过高导致焊接后螺钉歪斜。设计过程中同步构建了二维工程视图，包含主视图、俯视图两个核心视角，标注出总长度、螺纹长度、法兰盘直径、凸点位置尺寸、各部分直径参数，完整呈现零件的尺寸公差要求，模型同时导出STEP通用格式，可兼容多数三维机械设计软件，方便不同设计场景下的调用与装配使用。整个建模过程遵循自上而下的设计逻辑，先确定核心安装尺寸与焊接工艺要求，再逐步细化螺纹、凸点、过渡圆角等细节特征，所有特征均保留参数化关联，可通过修改核心尺寸快速生成不同规格的同系列焊接螺钉模型，大幅提升同类型紧固件的设计效率。
