台式胶带切割座三维结构设计作品

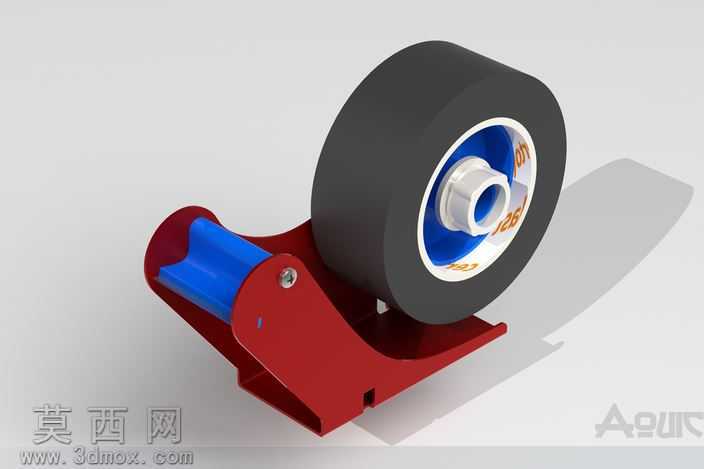

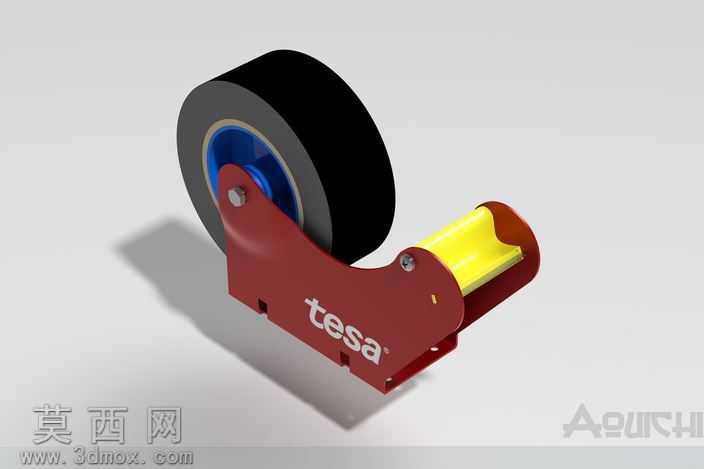

本作品为台式胶带切割座的三维设计成果，建模阶段依托参数化三维设计软件完成全结构的精准构建，首先对胶带座的核心功能模块进行拆解规划，分别完成胶带卷支撑轴、主体承托支架、切割刀片安装位、防滑底座四个核心部分的草图绘制与特征建模。建模过程中严格匹配常规文具胶带卷的通用尺寸参数，支撑轴采用同轴心回转体结构设计，轴端设置限位凸台结构，可适配标准内径的胶带卷安装，同时预留合理的转动间隙，保证胶带卷抽拉时转动顺滑无卡滞。主体承托支架采用弯折式钣金结构思路建模，通过曲面拉伸、折弯、倒角等特征完成红色支架的形态构建，支架的弯折角度经过反复调试，既保证对胶带卷的稳定承托，又让胶带的引出路径贴合切割位的导向结构，避免胶带回卷粘连。切割位的蓝色压舌结构采用独立零件建模，通过装配约束与主体支架连接，压舌表面做光滑圆角处理，可在胶带切割前压住胶带端头，避免切割后胶带端头回弹粘回胶卷表面，提升使用便利性。材质与渲染阶段，针对不同部件的使用场景赋予对应材质属性：主体支架赋予红色哑光金属烤漆材质，还原金属冲压支架的质感同时表现漆面的细腻哑光效果；压舌结构赋予亮蓝色硬质工程塑料材质，添加轻微的表面反光属性，体现塑料件的光滑触感；胶带卷部分分别赋予内圈白色硬质塑料、中间蓝色印刷标识层、外圈黑色哑光胶带材质，还原真实胶带卷的层次质感；支撑轴的金属转轴部分赋予亮面金属材质，表现金属轴的耐磨光滑属性；切割刀片位置做隐藏式结构处理，兼顾使用安全性与外观完整性。渲染阶段采用工作室柔光环境，添加柔和的地面阴影效果，多角度呈现胶带座的结构细节与装配关系，清晰展示各部件的配合逻辑。结构设计上充分考虑日常使用的实用性，底座部分做加宽平面处理，提升放置稳定性，支架与底座的连接位置做加强筋结构设计，提升整体结构强度，避免长期使用出现支架变形问题；整体装配采用少零件的简化设计思路，仅通过一颗固定螺丝即可完成压舌与支架的装配，降低生产组装的成本，同时便于后期的维护更换。设计过程中反复优化胶带的引出路径，让胶带从胶卷引出后经过压舌下方再到达切割位，抽拉时阻力均匀，切割时只需轻压端头即可整齐切断胶带，无需额外调整胶带位置，兼顾了结构的稳固性与使用的便捷性，完整还原了日常台式胶带座的功能结构与外观特征。
