数位板配套压感手写笔精细结构建模

　　这款压感手写笔的建模工作，最初是在做数位输入外设配套结构验证项目时启动的，当时需要给新一代入门级数位板做配套笔的结构打样前验证，避免开模后出现握持不适、内部器件排布冲突的问题。从实际使用场景来看，这类笔主要面向数字绘画、手写批注、工业草图绘制、电子签批等场景，用户群体覆盖插画师、工业设计师、办公签批人员、在线教育讲师，不同用户的握持习惯差异很大，有人习惯三指捏握笔杆前端，有人习惯握在笔身中后段，还有长时间作业的用户会把笔靠在虎口位置，所以建模时首先要还原的就是笔杆的曲面弧度，不能做成规则的等径圆柱，要在握持高频区域做细微的收腰处理，同时控制笔身整体重量分布，让重心落在笔尖往上三分之一的位置，长时间握持不会出现腕部酸胀的情况。

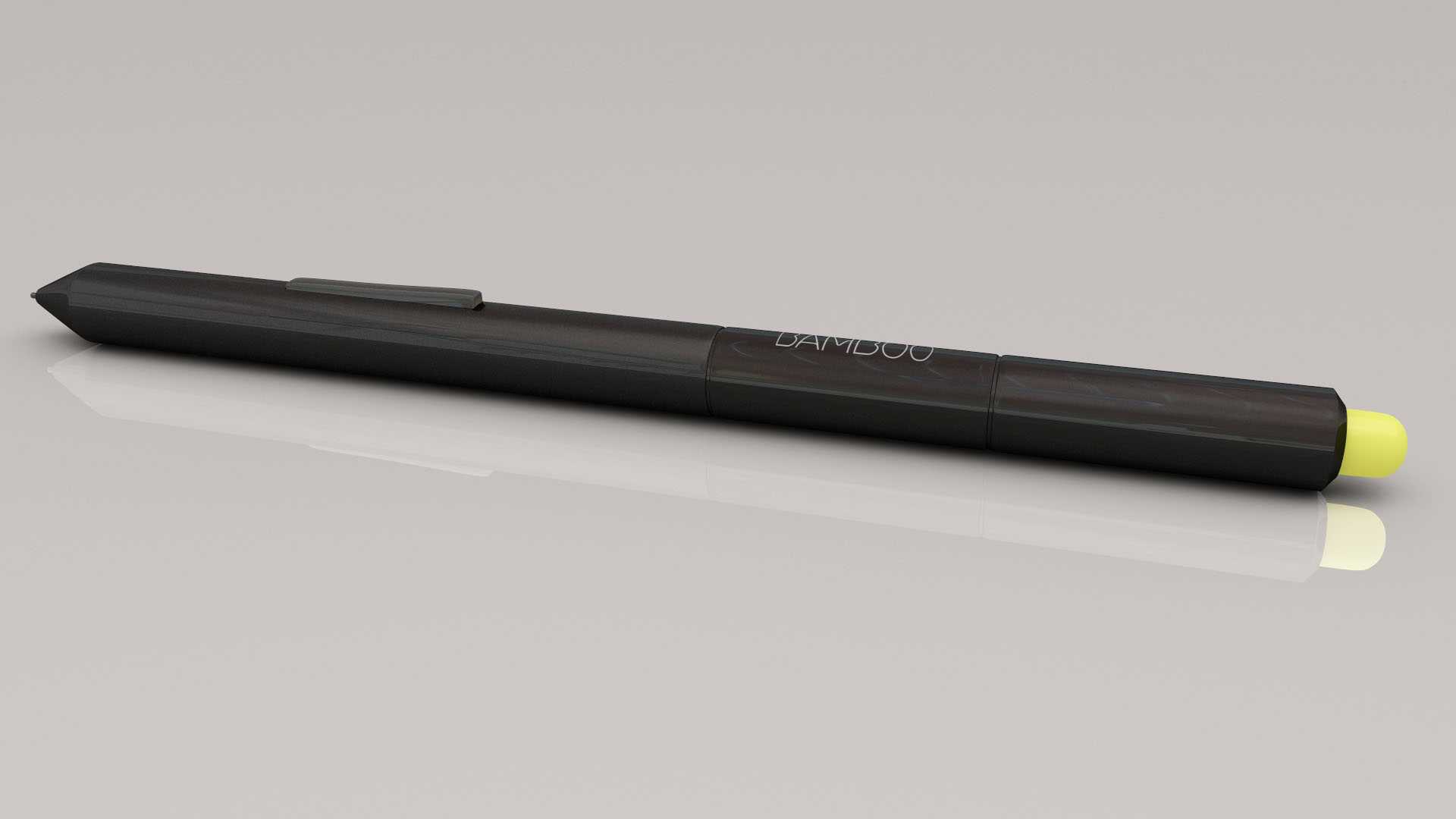

　　从功能特性来看，这款笔不需要内置电池，靠数位板的电磁感应实现压感识别，所以内部结构不需要预留电池仓空间，笔身可以做的更纤细，壁厚控制在1.2mm左右，外壳采用ABS哑光材质，表面做细微的晒纹处理，避免手汗打滑。笔身侧面的侧按键是双按键设计，位置刚好落在食指自然放置的区域，按键的凸起高度控制在0.8mm，按压力度设置在1.5N，既不会因为握持时误触，也不会按动的时候需要太大力气。笔尖部分是可替换结构，预留了标准的笔尖插拔腔，兼容常规的毛毡笔尖、弹性笔尖、标准塑料笔尖，笔尖的伸缩行程设置为0.3mm，配合内部的压感感应组件，可以识别从1g到500g的按压力度变化，还原真实纸笔书写的阻尼反馈。笔尾部分做了隐藏式的橡皮擦功能区域，不需要翻转笔身太多角度就能触发橡皮擦功能，尾端的黄色装饰环是软胶材质，既可以做装饰区分，也能在笔滚落桌面的时候起到缓冲作用，避免笔身直接磕碰硬质桌面损坏内部感应元件。

　　设计思路上，整个建模过程是从内部器件排布开始倒推外壳曲面的，首先确定内部的感应磁芯、按键触发弹片、笔尖复位弹簧的固定位置，确保所有内部器件之间预留0.2mm的装配间隙，不会出现组装时的干涉问题，然后再根据内部器件的外轮廓构建笔身的基础曲面，反复调整曲面的G2连续性，让笔身的过渡区域没有明显的棱线，握在手里的时候各个方向的触感都均匀顺滑。笔夹的设计是和笔身上壳一体化建模的，笔夹的弹性靠自身的塑料形变实现，笔夹和笔身之间的间隙控制在2mm，刚好可以夹在厚度1.5mm以内的笔记本、数位板保护套上，笔夹的末端做了圆弧导角，不会刮伤夹取的纸张或者皮套表面。

　　外形尺寸方面，整笔长度控制在150mm，笔身最粗位置的直径是11mm，最细的收腰位置直径是10.2mm，整体重量控制在12g左右，和普通的木质绘图铅笔重量接近，符合用户长期使用的握持习惯。安装边界上，这款笔不需要额外的安装固定结构，平时可以直接放置在数位板的笔槽里，笔槽的适配宽度需要预留12mm的空间，深度10mm，确保笔放进去不会轻易滑落。建模时还特意还原了笔身表面的丝印标识区域，标识位置在笔身中后段，刚好是握持时不会被手遮挡的位置，用户拿起笔就能快速识别品牌和功能提示。另外，笔身的上下壳装配采用卡扣结构，在笔身内部均匀分布4个卡扣位，卡扣的扣合量设置为0.5mm，组装后上下壳的接缝处错位量控制在0.05mm以内，不会出现刮手的毛边感，后期维修更换内部组件的时候也可以直接撬开卡扣，不需要用胶水粘接，方便拆解维护。在做结构验证的时候，还模拟了笔从1米高度自由落体到木质桌面的受力情况，调整了笔身壁厚的分布，在笔尖和笔尾位置稍微加厚到1.5mm，避免跌落时出现外壳开裂的问题，同时笔夹的位置也做了加强筋处理，反复夹取1000次以上不会出现断裂或者弹性失效的情况。
