Wacom数位板配套USB传输连接线

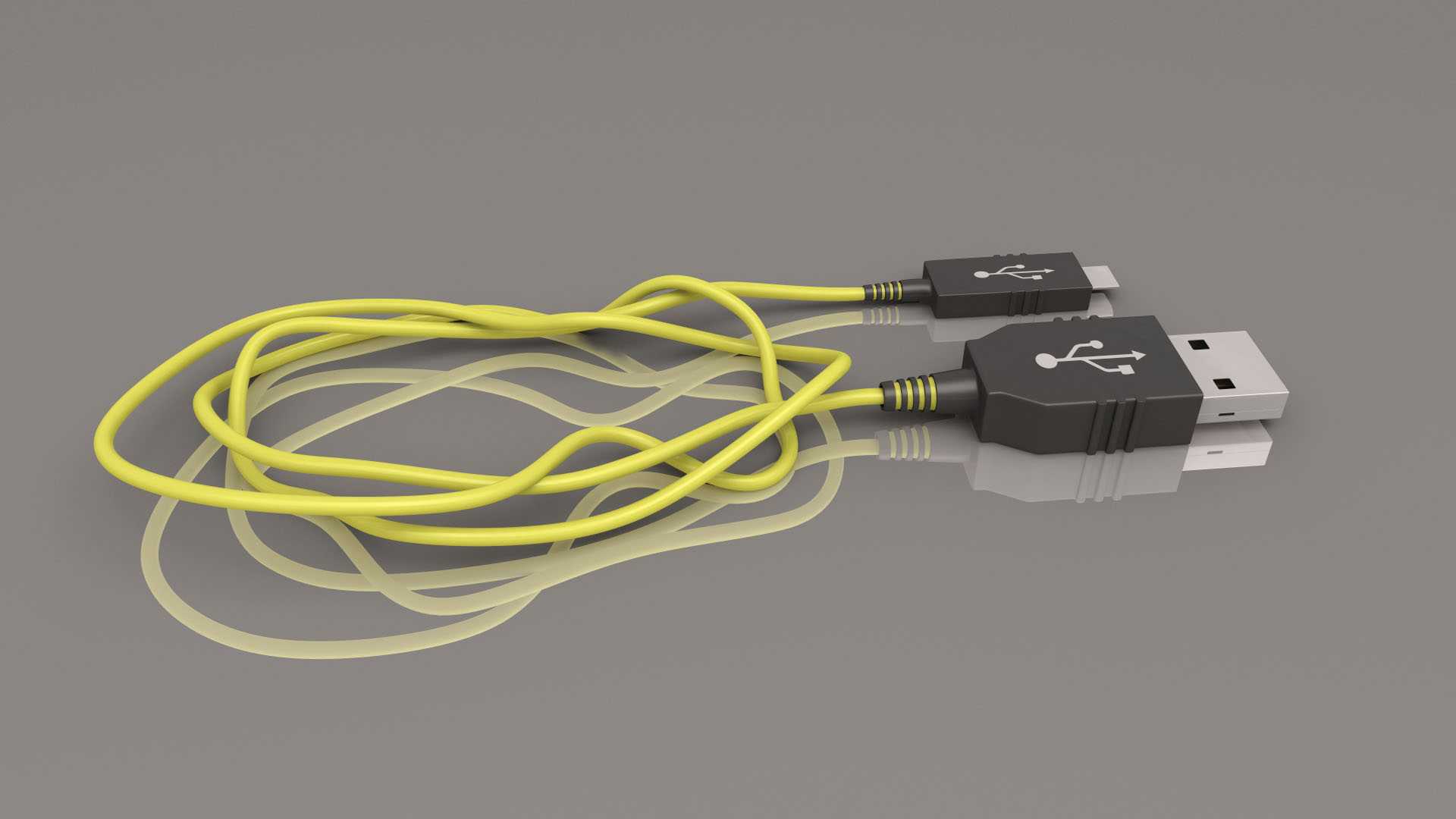

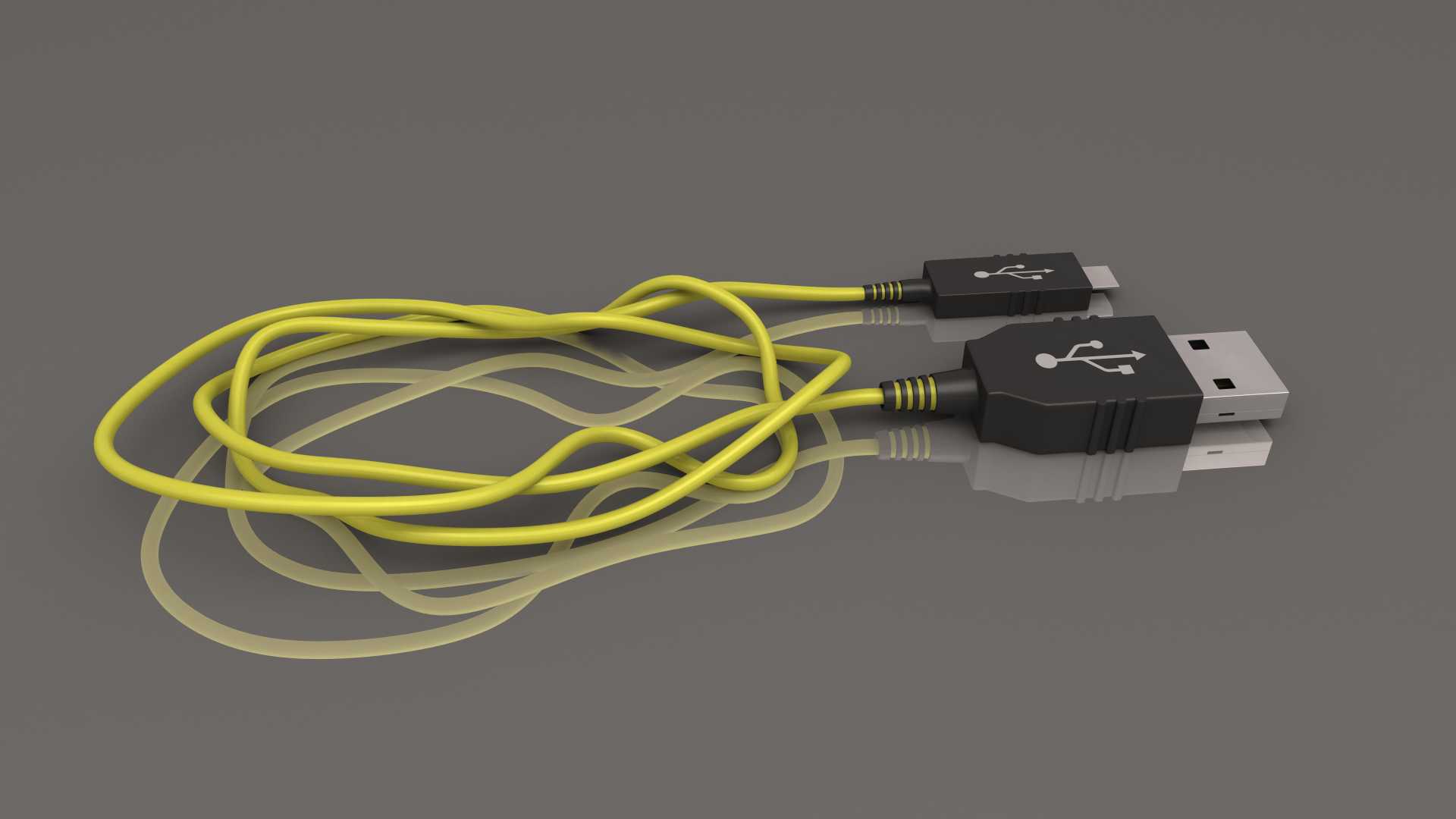

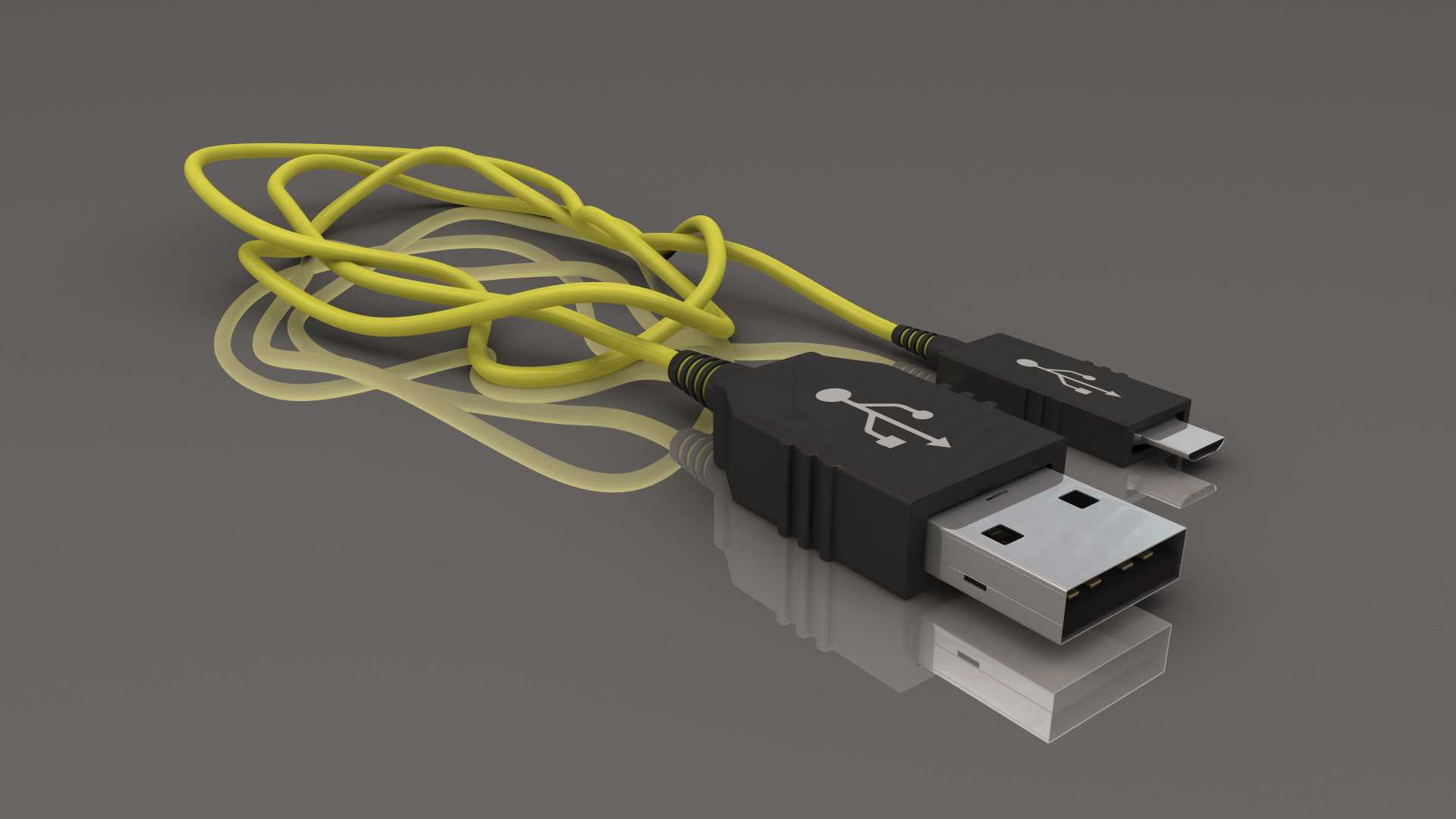

　　日常做数码外设结构设计时，这类配套传输线缆的建模往往容易被忽略，但实际在整套产品的装配校验、人机交互模拟环节，线缆的形态、尺寸、弯折特性直接影响用户实际使用体验。这款适配Wacom数位板的USB连接线，一端采用标准USB Type-A公头，可直接对接台式机、笔记本等主机设备的通用USB接口，另一端采用适配数位板端的Micro USB接口，兼顾数据传输与供电需求，同时附带3.5毫米音频线缆插孔，可扩展音频信号传输功能，满足数位板配套压感笔按键音频反馈、外接音频输出的扩展使用场景。

　　从实际应用场景来看，这类线缆主要服务于数位绘图场景，用户在进行手绘创作、数位修图、三维建模手绘输入时，需要线缆在桌面反复拖拽、弯折，不会出现卡滞、拉扯设备的情况，因此建模时需要充分还原线缆的柔性特征。设计过程中，首先确定两端接头的安装边界：标准USB Type-A公头的金属插片部分尺寸严格遵循通用USB接口规范，外壳部分做了防滑纹理设计，插拔时可提供足够摩擦力，接头与线缆衔接处做了阶梯式应力释放结构，避免反复弯折时线芯在根部断裂；设备端接头尺寸匹配Wacom数位板侧端接口的沉台深度，插入后不会出现凸起剐蹭桌面的情况，同样在根部做了加长的应力释放护套，适配用户使用时数位板可能调整的各种摆放角度。

　　线缆本体部分采用多段样条曲线模拟自然盘绕的使用状态，还原实际使用中线缆随意放置的自然弯折弧度，没有生硬的直角转折，线径控制在常规USB线缆的标准尺寸范围内，既保证内部线芯有足够排布空间容纳电源线、差分信号线、音频传输线，也不会因为线径过粗导致线缆过硬，影响桌面摆放的柔顺度。建模时特意还原了线缆外被的哑光质感，接头部分的塑料壳体与金属插片做了材质区分，金属部分做了轻微的倒角处理，避免锐边在插拔时划伤用户手部或者设备接口。

　　在结构校验环节，这类线缆模型可用于整套数位板产品的包装空间模拟，计算包装盒内线缆盘绕所需的最小空间，避免包装尺寸冗余或者线缆挤压变形；也可用于产品使用场景的人机工程模拟，验证不同桌面摆放位置下，线缆长度是否满足用户将数位板放置在舒适操作位置的需求，接头插拔时是否会与桌面其他外设产生干涉。很多初级建模人员做这类线缆时，要么把线缆做的过于僵硬像硬质管材，要么弯折半径过小不符合线缆实际最小弯折半径的物理限制，导致模型渲染出来失真，甚至在做装配模拟时出现线缆穿模、长度不足的问题。这款模型在制作时，每一段弯折的曲率都参考了实际橡胶外被线缆的最小弯折半径，盘绕状态下的层叠关系也完全还原真实线缆放置时的自然堆叠效果，接头处的标识符号也做了清晰还原，方便后续做产品渲染图、装配说明图时直接使用，不需要额外补充细节。另外附带的音频插孔部分，结构上与线缆主体做了一体化集成设计，不需要额外分线，减少桌面线缆杂乱的问题，适配部分需要音频交互的数位板功能，比如压感级别变化时的音效反馈、外接手绘操作提示音的使用需求，在结构上预留了音频线芯的走线路径，不会与USB数据传输线产生信号干扰。
