平带式物料输送传送设备结构设计

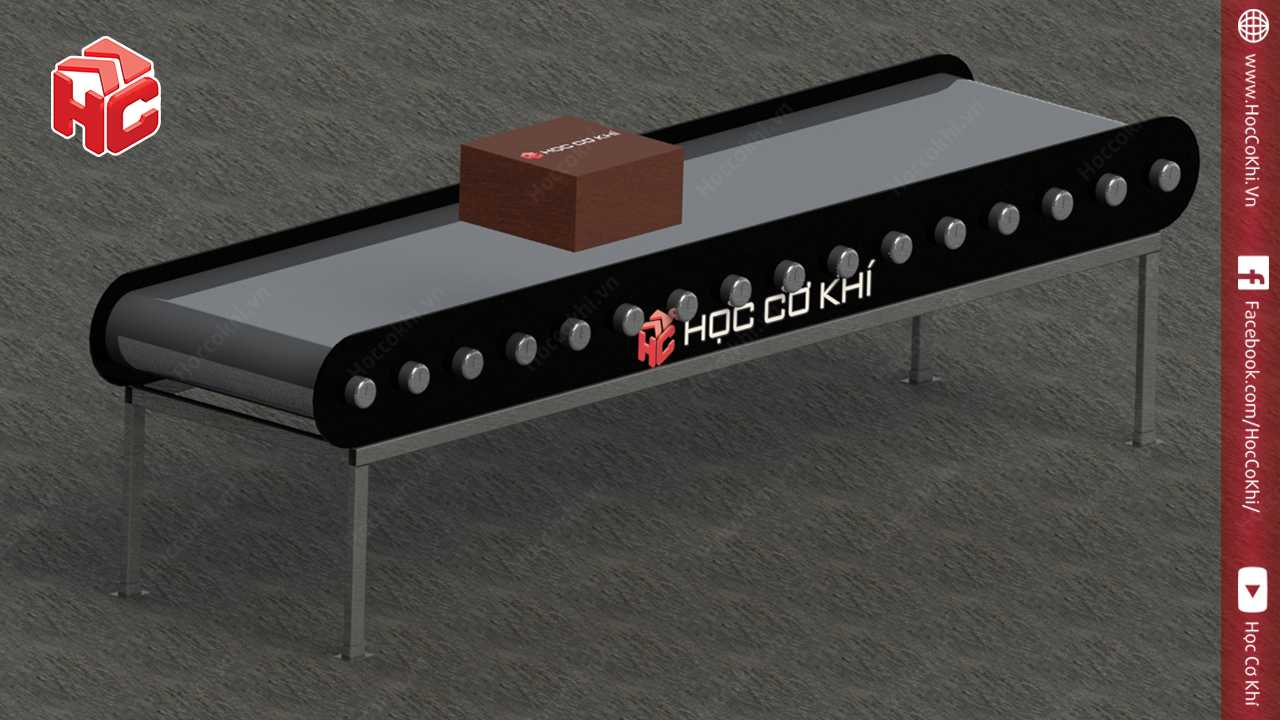

　　在离散制造的车间产线布局、电商仓储的分拣动线、食品加工的工序流转场景里，这类平带式输送设备都是衔接前后工序的核心节点，没有冗余的复杂结构，核心功能就是完成散件、箱装件、规整块状工件的水平定向转运，替代人工反复搬运输送的重复劳作，把不同工位的加工、检测、包装环节串成连续的作业流。从结构设计逻辑来看，这套设备的框架采用标准化薄壁方管焊接成型，四条支腿做了等高度平齐处理，支腿底部预留了安装调节的余量，现场部署时可以根据地面平整度微调支脚高度，保证整条输送面的水平度偏差控制在允许范围内，避免皮带运行时出现跑偏、物料侧滑的问题。设备两端的主从动辊筒做了同轴度校验，主动端预留了动力安装接口，不管是搭配调速电机还是链轮传动结构，

　　都能快速完成动力组件的适配，辊筒表面做了滚花处理，增大和皮带接触面的摩擦力，避免重载启动时出现皮带打滑丢转的情况。皮带选用的是平型耐磨输送面带，表面平整无凸起，不管是输送硬质的机加工工件、纸箱包装的成品，还是带一定平整度的半成品零件，都能保证输送过程中物料放置平稳，不会因为带面凹凸出现卡滞、磕碰的问题。沿皮带回程的下侧，等间距布置了多组托辊，托辊采用悬臂式安装结构，一端固定在两侧的机架侧板上，不需要额外做贯穿式的轴件固定，既减少了装配的工作量，也能给皮带的下半段提供均匀的支撑，避免皮带长时间运行后因为自重出现下垂变形，延长皮带的实际使用寿命。两侧的机架侧板做了折边加强处理，不需要额外焊接加强筋就能保证足够的结构刚度，

　　设备运行时即使承受满负载的物料重量，侧板也不会出现外张变形，保证辊筒、托辊的安装位置始终保持精度。从安装边界来看，这类设备的宽度尺寸可以根据实际输送的物料规格做适配调整，常规部署时单段设备的长度不会做的过长，避免皮带张紧力过大增加动力负载，多段拼接时可以通过连接角件快速完成对接，对接处的带面高度差控制在极小范围内，物料经过拼接位置时不会出现颠簸卡料。在实际产线应用里，这类平带输送机可以根据工位需求在侧边加装挡边、光电检测支架、工件定位挡停机构，不需要对主体机架做大规模改动，机架侧板上预留的标准化安装孔位，可以直接固定各类辅助组件，适配不同行业的输送需求。比如在机加工车间，这类设备可以衔接数控车床的出料口，

　　把加工完成的零件直接输送到检测工位，避免人工取件的安全隐患；在包装车间，可以把封装完成的箱装产品输送到码垛工位，衔接后续的仓储入库流程；在小件分拣场景里，还可以在带面上方加装扫码设备，配合分拣拨杆完成不同品类物料的自动分流。设计这套结构的时候，优先考虑的是设备的易维护性，皮带的张紧结构设置在从动辊筒的两端，只需要调整两端的张紧螺栓就能快速完成皮带松紧度的调节，更换皮带时不需要拆解大量结构件，松开张紧结构就能把旧皮带抽出，新皮带套入后重新张紧校准即可，日常维护的工作量极低。所有转动部位的辊筒、托辊都采用了免维护的轴承组件，日常运行不需要频繁加注润滑脂，减少运维的人工成本。设备的整体重心偏低，支腿的支撑跨度做了合理加宽，即使输送较重的工件，设备运行时也不会出现晃动侧翻的问题，不需要额外做地面打膨胀螺栓的固定，临时调整产线布局时可以直接移位重新调平即可使用，适配柔性产线频繁调整布局的需求。
