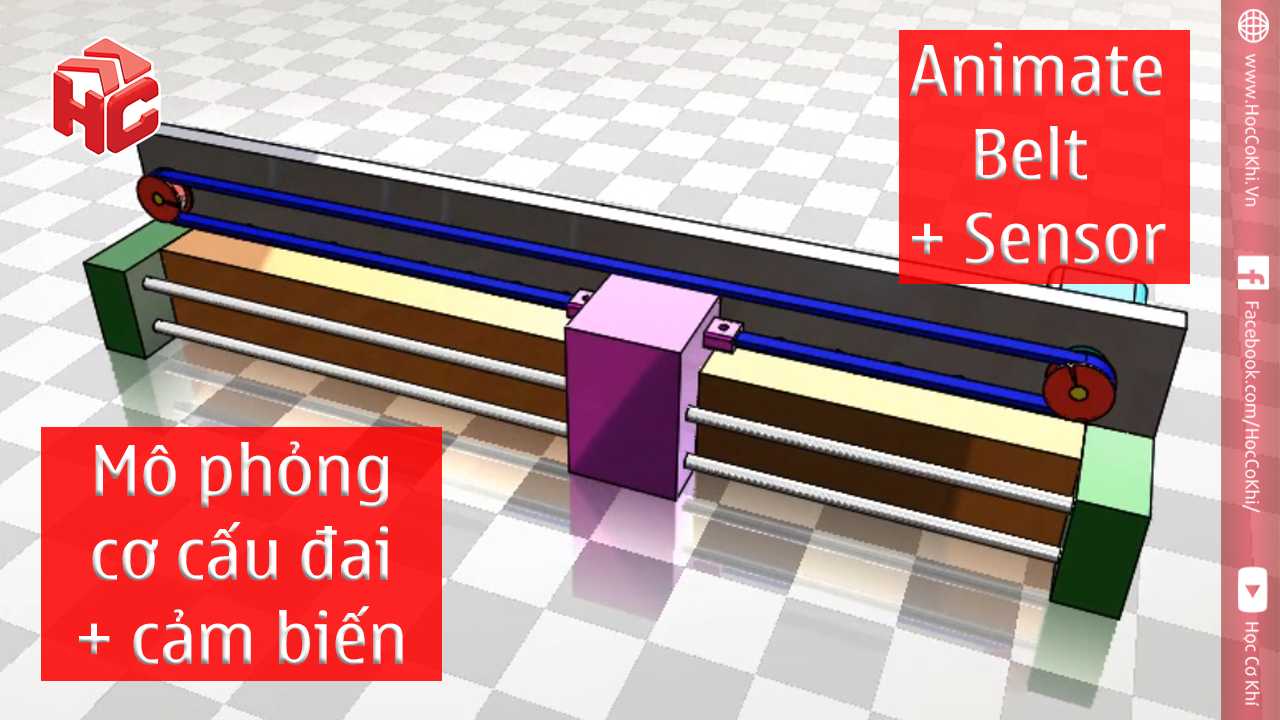

带检测功能的皮带输送机构三维设计

　　在轻工包装、电子元器件分拣、小型零件装配产线的工位间物料转运场景里，这类集成检测单元的皮带输送结构是衔接上下工序的核心执行部件，和普通无检测的纯输送皮带不同，这套结构把物料位置感知功能直接整合在输送模组本体上，不需要额外在机架旁加装独立的检测支架，能大幅缩减工位占用的横向安装空间，适合排布紧凑的台式自动化设备内部使用。

　　从实际功能落地的角度看，这套结构的核心作用是完成小型物料的定距输送与到位触发：当皮带上承载的工件移动到传感器对应的检测位置时，传感单元会输出触发信号，联动下游的抓取、加工或者分拣机构动作，避免出现工件未到位就执行工序的撞机风险，相比依靠步进电机脉冲计数来判断位置的方案，直接在输送路径上集成检测的方式，能抵消皮带长期运行打滑带来的位置累计误差，哪怕连续运行上千个循环，到位检测的精度也能稳定保持在毫米级，不需要频繁重新校准原点位置。

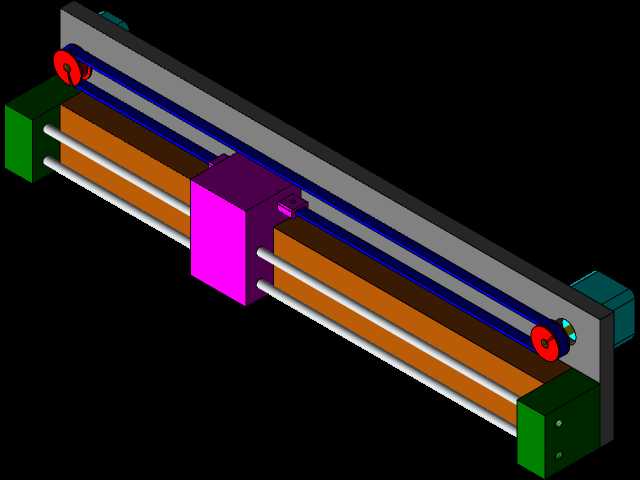

　　设计这套结构的时候，首先要平衡的是传动刚性和模组整体重量：两端的带轮采用悬臂支撑搭配深沟球轴承的结构，既保证皮带张紧后带轮不会出现径向窜动，又能减少双侧支撑板带来的材料冗余，输送面的高度和两侧导向光轴的中心距保持固定比例，让滑动安装的传感安装座可以沿着光轴全程滑动调整位置，不需要在型材上打阵列安装孔，不管是需要检测进料端的工件有无，还是要在出料端触发到位信号，只需要拧松安装座的锁紧螺钉就能快速调整检测点位，适配不同长度尺寸的工件输送需求。

　　安装边界上，这套输送模组的底部是平整的安装基准面，四个角预留了沉头固定孔，可以直接锁附在设备的台面板或者铝型材机架上，不需要额外加工转接板；两端的主动轮轴端预留了联轴器安装位，既可以搭配调速电机直接驱动，也能通过同步轮和设备的主传动系统联动，适配不同的动力布局需求。皮带的张紧结构设计在从动轮端，通过调整从动轮支座的前后位置就能改变皮带张紧度，调整的时候不需要拆解整个模组的外护板，只需要拧动两侧的张紧螺钉就能完成操作，日常维护的效率很高。

　　传感单元的安装座采用了镂空的轻量化设计，既可以安装漫反射式光电传感器，也能替换成光纤放大器或者接近开关，安装孔位做了通用化的长槽设计，不同外径的检测元件都能通过锁紧螺母固定，不需要针对不同型号的传感器重新加工安装座。两侧的导向光轴除了给传感安装座提供移动导向之外，还能作为皮带上方的物料侧边导向的安装基准，需要限制物料在皮带上的横向位置时，只需要在光轴上加装导向挡条就能实现，不需要额外在皮带侧面架设独立的导向支架。

　　实际运行过程中，皮带下方的承托板采用了耐磨的低摩擦材质，避免皮带长时间承载物料出现下塌变形，承托板和皮带背面的间隙控制在0.2毫米左右，既不会因为间隙过大导致物料放置后皮带下沉，也不会因为间隙过小增加皮带运行的摩擦阻力，降低驱动端的动力损耗。主动轮和从动轮的表面都做了滚花处理，增加和皮带内侧的摩擦力，哪怕输送段有一定的倾斜角度，也不会出现皮带和带轮之间的打滑问题，保证输送速度的稳定性。
