塑料块切割用Z型爬坡带式输送结构

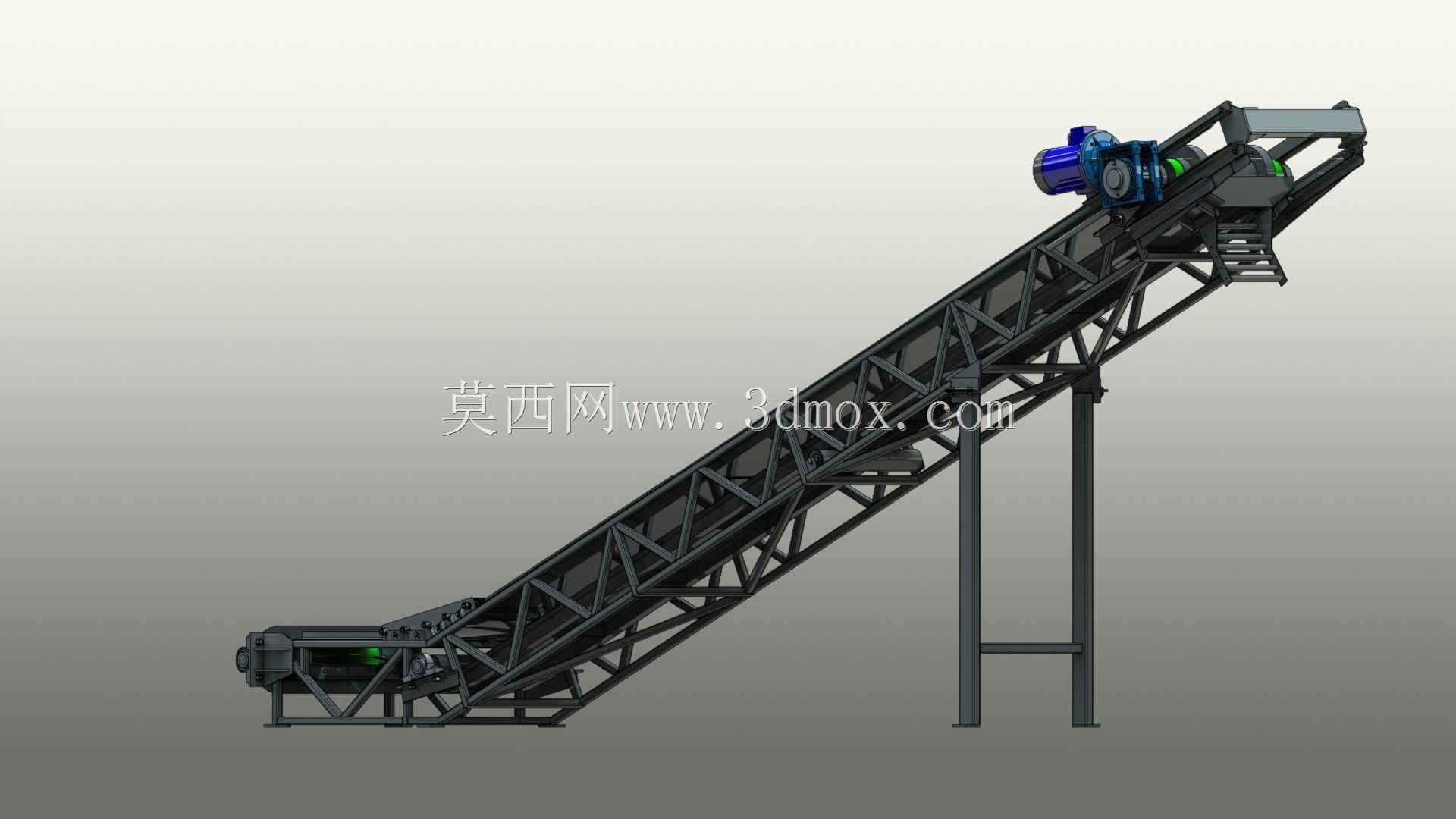

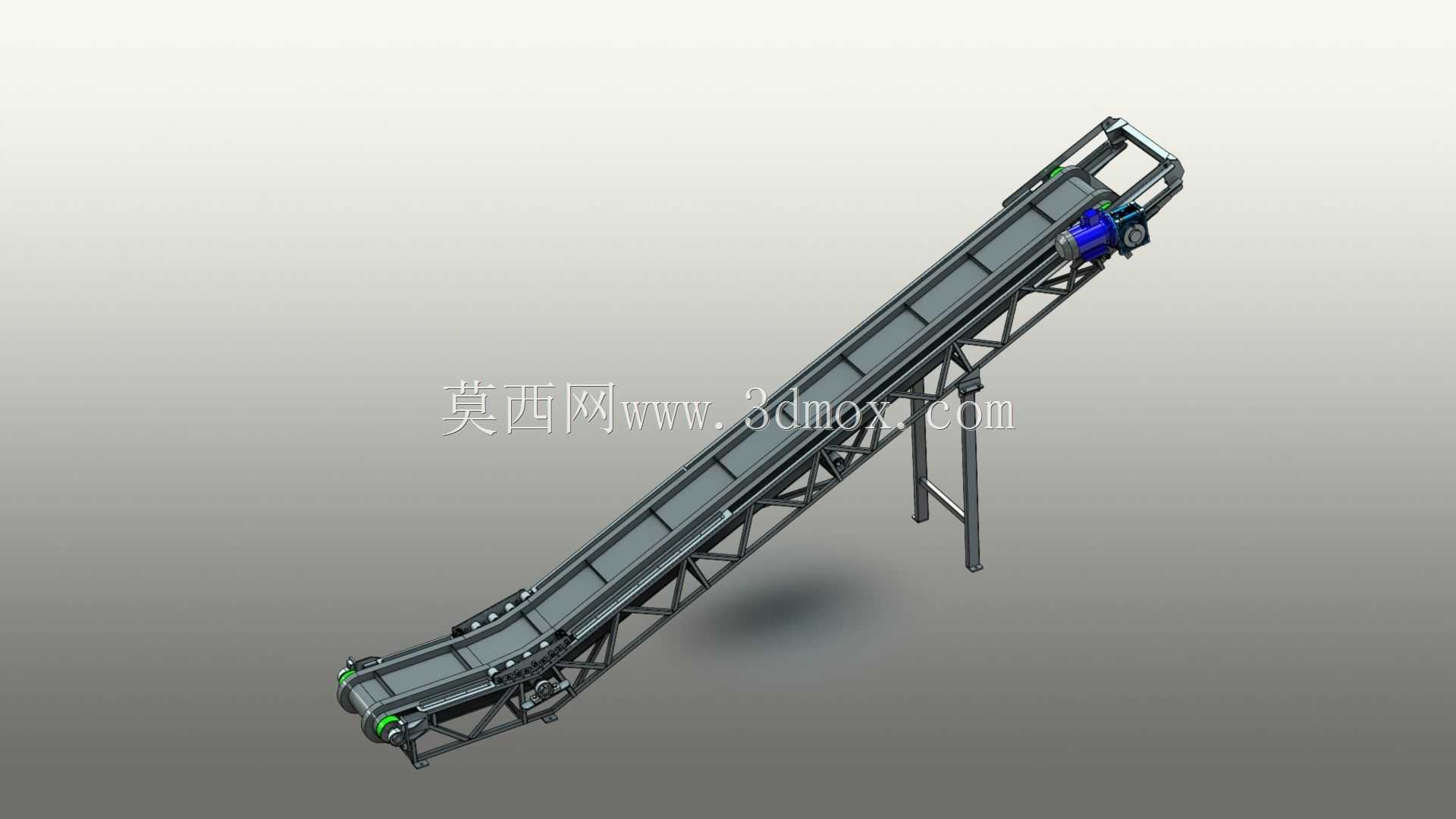

　　这款带式输送结构采用Z型折线布局，主要适配塑料块切割工序的上下游物料衔接需求，在塑料加工生产线中，可承接前段工序输出的待切割塑料块料，以稳定的爬坡角度将物料提升至切割设备的进料高度，同时也可在切割完成后将成品料输送至下一工位的集料或包装环节，解决不同高度工位间的物料连续转运问题，避免人工上下料带来的效率损耗与安全隐患。从结构设计逻辑来看，整体机架采用型钢焊接拼装的框架形式，下部水平段设置足够的接料长度，可适配前段出料端的落料范围，减少物料撒漏；中部爬坡段的倾斜角度经过物料特性校核，针对表面规整、摩擦系数适中的塑料块料，选取的倾角既保证输送效率，又避免物料在爬坡过程中出现下滑、偏移的情况；

　　上部水平段则预留了与切割设备进料端对接的安装空间，可根据现场工位布局调整端部伸出长度，适配不同型号切割设备的进料口位置。皮带作为核心承载部件，选用表面带浅防滑纹理的工业输送皮带，两侧加装可调式挡边结构，挡边与皮带间隙控制在合理范围，既不会摩擦皮带造成额外损耗，又能阻挡塑料块从侧边滑落；驱动单元布置在上部水平段的端部机架位置，采用电机直连减速机构的驱动形式，通过主动滚筒带动皮带运转，驱动位置的选型考虑了张紧调节的便利性，端部设置的螺杆张紧结构可快速调整皮带张紧度，补偿皮带长期运行产生的蠕变伸长，降低日常维护的操作难度。支撑结构方面，中部爬坡段下方设置多组斜向支撑腿，腿底部配置可调脚杯，可在安装时根据现场地面平整度调整整体水平度，

　　同时抵消设备运行产生的小幅振动；上下水平段的机架下方也设置对应支撑，保证整体结构的刚性，避免满载运行时出现机架变形、皮带跑偏的问题。从安装边界来看，设备下部水平段的进料端高度适配常规塑料加工设备的出料高度，中部爬坡段的垂直提升高度可覆盖多数中小型塑料切割设备的进料高度差，整体宽度根据常规塑料块的最大尺寸设计，预留足够的物料放置空间，两侧机架外轮廓无突出的尖锐结构，安装时只需预留对应长度、宽度的地面空间，固定脚杯后即可完成主体安装，后续对接上下游设备时，可通过调整上部出料端的导料板角度，实现物料的平稳过渡。在实际运行过程中，该输送结构的运行速度可根据切割工序的节拍进行匹配调整，保证物料输送的连续性，不会出现物料堆积或断料的情况；

　　机架上预留的托辊安装位，可根据输送物料的重量调整托辊排布密度，若输送较重的塑料块料，可加密爬坡段的托辊间距，减少皮带的下垂量，延长皮带使用寿命。针对塑料切割车间的环境特性，整体机架表面做防锈喷涂处理，可抵御车间内少量切削粉尘、水汽的侵蚀，转动部位的轴承均采用密封式结构，避免粉尘进入轴承造成卡滞，降低长期运行的故障概率。该结构的设计没有冗余的复杂功能，所有结构件均围绕塑料块切割工序的物料输送需求展开，在保证结构强度与运行稳定性的前提下，尽可能压缩了整体占地面积，适合中小型塑料加工车间的工位改造与新线布局，建模过程中所有装配关系均按照实际设备的装配逻辑搭建，各部件的连接方式、运动间隙都符合工程实际要求，可直接作为同类输送设备设计的参考原型，也可根据具体的工位参数调整各段长度、倾角、皮带宽度等尺寸，快速衍生出适配不同场景的Z型输送结构。
