二位三通气动真空电磁阀结构设计

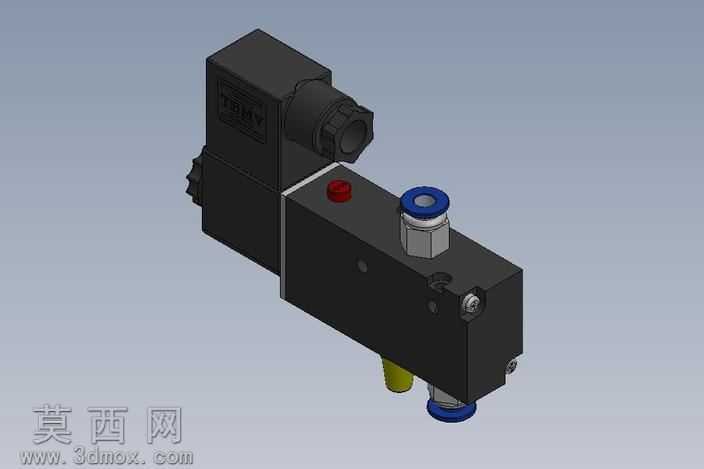

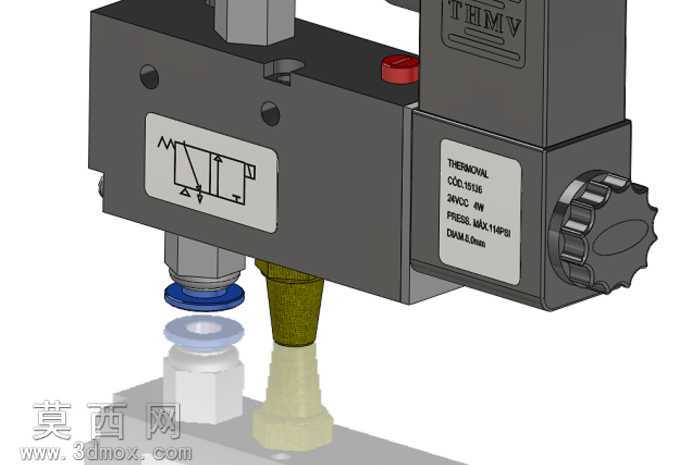

本模型为二位三通气动真空电磁阀，采用SolidWorks进行全参数化三维建模，整体建模过程遵循气动元件的实际生产尺寸规范，完整还原了阀体、电磁驱动模块、气路接口、调节旋钮、真空吸盘接头等全部结构细节。建模阶段首先搭建阀体主体的基准框架，以压铸铝合金阀体的外形轮廓为基础，通过拉伸、切除、倒角等基础特征构建主腔体结构，精准预留电磁线圈安装位、气路流通孔道、密封件安装槽的位置与尺寸，保证各部件装配时的同轴度与配合公差符合气动元件的行业标准。材质渲染阶段，阀体主体采用哑光深灰金属材质模拟压铸铝合金的表面质感，表面添加细微的磨砂颗粒纹理还原真实工件的加工表面效果；调节旋钮采用亮面黑色工程塑料材质，旋钮表面的防滑齿纹通过阵列特征精准还原，边缘做圆角处理模拟实际注塑件的脱模倒角；气路接头部分，蓝色快插接头采用半透明硬质塑料材质，金属吸嘴采用黄铜材质做哑光金属渲染，标签区域采用白底黑字的贴纸材质，清晰印刷阀类的气路符号、参数标识，还原真实产品的标识细节。结构设计上，该阀为3/2孔式气动阀，即两个工作位置三个通路口，集成真空发生功能，可搭配真空吸盘完成负压吸附作业，侧面的调节旋钮可调整真空压力参数，顶部的红色按钮为手动测试按钮，可在断电状态下手动测试阀的通断状态，阀体侧面印刷的气路原理图清晰标识了各接口的气路流向，建模时完整还原了内部阀芯的滑动腔室、密封槽结构，可直接用于装配验证与气路原理演示。设计思路围绕工业气动系统的实际使用场景展开，兼顾了元件的外观还原与内部结构的可装配性，所有接口尺寸符合通用气动元件的安装标准，可直接导入气动系统装配模型中完成整机布局设计，也可作为气动元件教学演示的三维素材，直观展示二位三通电磁阀的工作原理与结构组成。
