家用宽带直播解码机顶盒外观结构设计

　　这款网络直播解码终端的结构设计，首先围绕家庭入户弱电安装场景做了边界适配，整机采用卧式长方体薄型壳体，高度控制在常规弱电搁板的层间预留尺寸内，宽度与深度适配多数家庭电视柜、弱电箱旁的闲置摆放空间，底部预留了1.2mm高度的凸点支脚，既可以避免壳体底面直接贴合放置面造成散热通道堵塞，也能抵消放置面不平整带来的壳体晃动问题，支脚采用内嵌式橡胶嵌件设计，装配时直接卡入壳体底部的预留卡槽，不需要额外螺丝固定，减少装配工序的同时也避免螺丝突出影响放置平稳性。

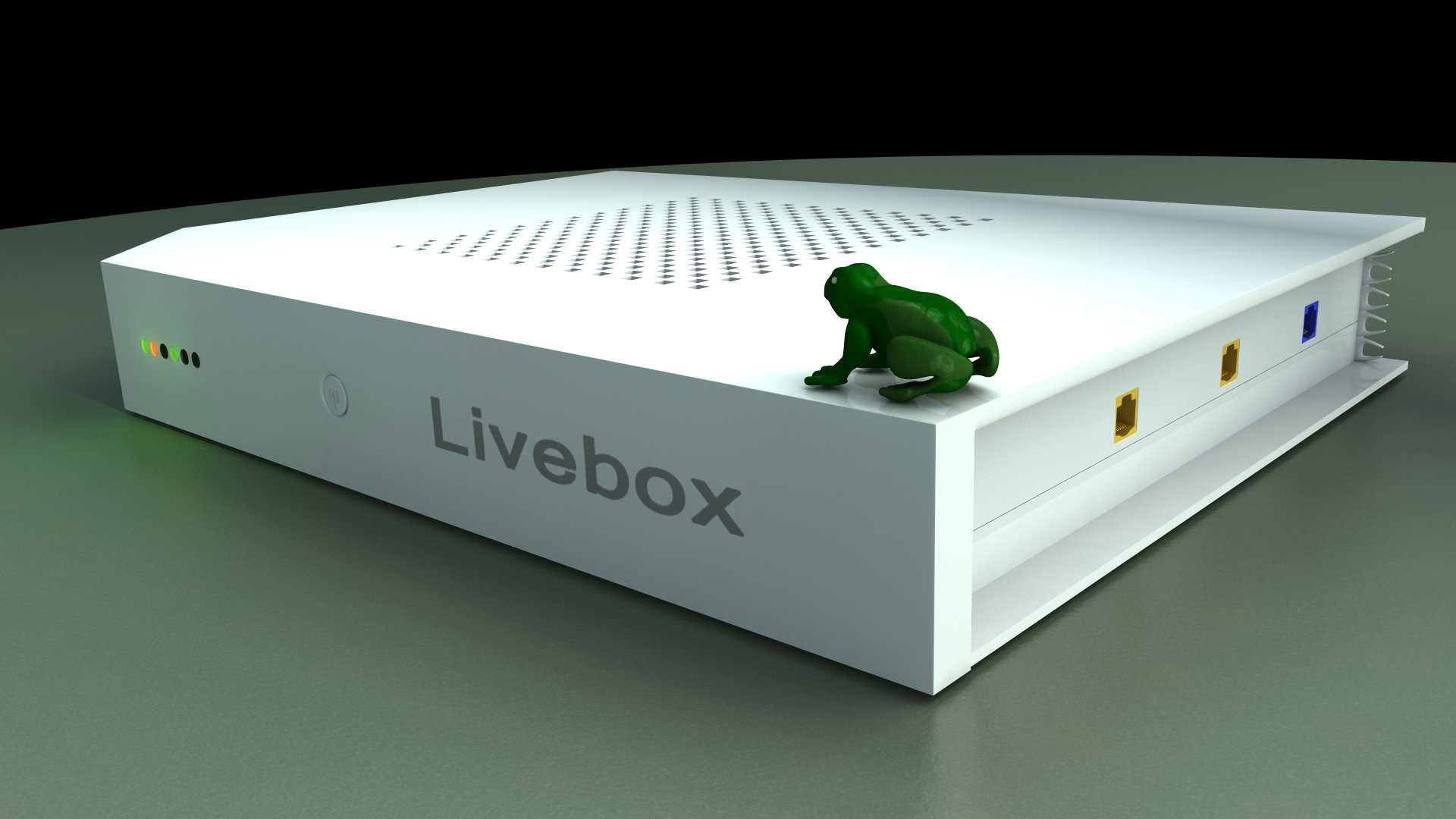

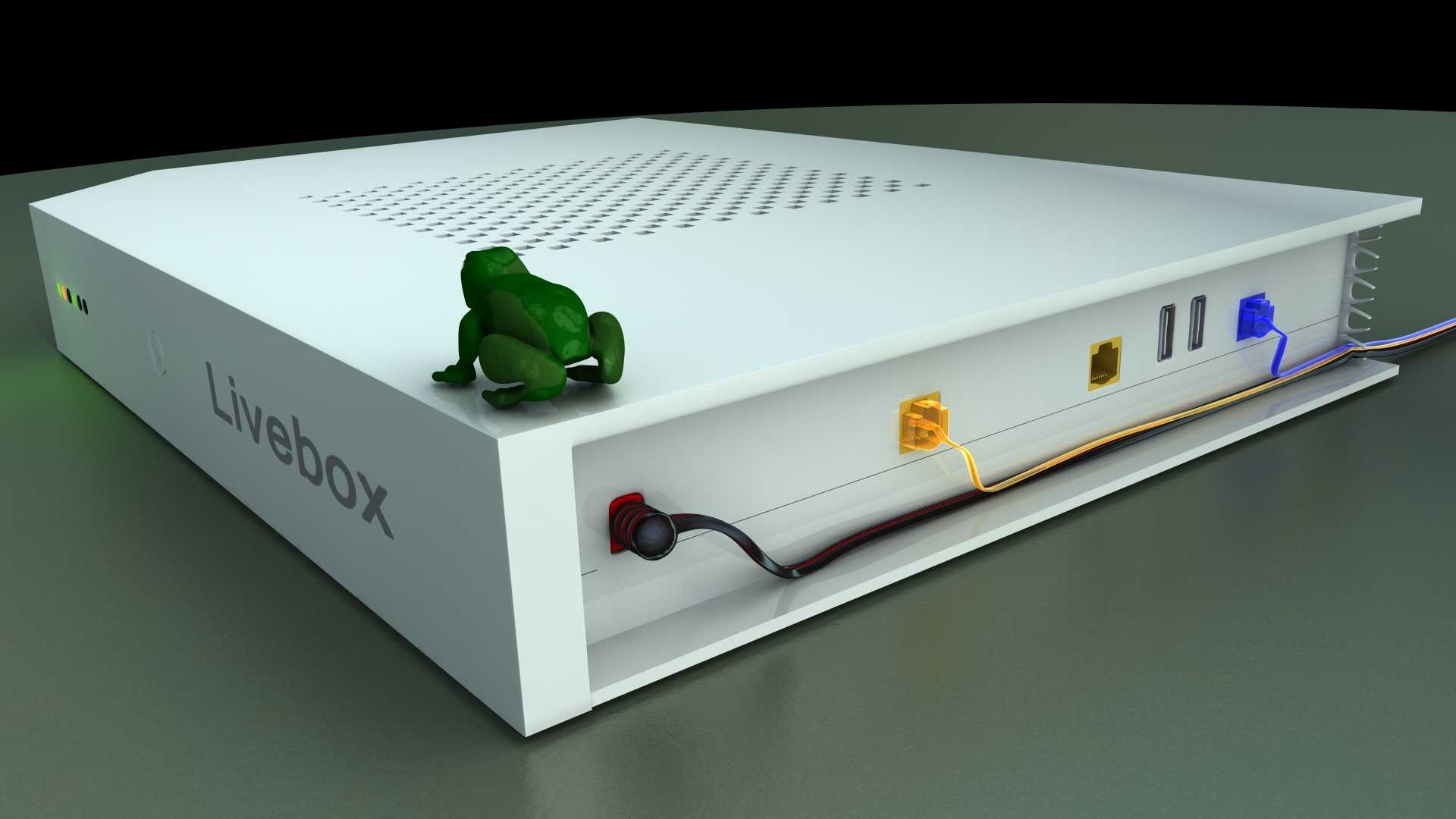

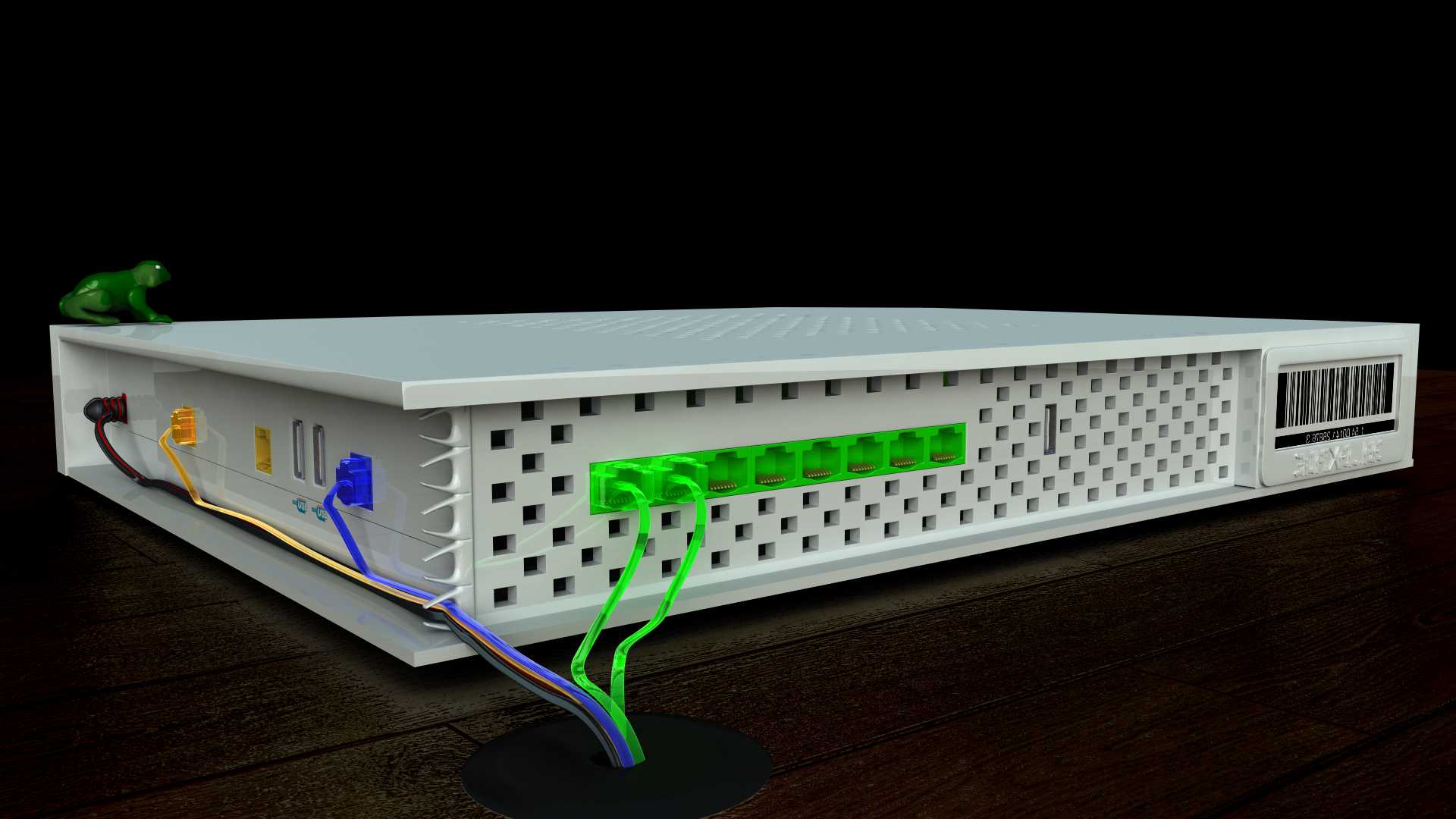

　　从功能布局来看，壳体前面板做了极简处理，仅保留状态指示灯的透光孔位，指示灯采用内藏式导光柱设计，避免夜间光线直射造成光污染，导光柱与壳体前面板的装配间隙控制在0.1mm以内，既保证装配顺畅，也不会出现漏光问题。所有外接接口全部集中布置在壳体后侧，从左到右依次排布电源输入接口、光纤输入接口、两个USB扩展接口、网线接口，接口之间的间距严格遵循通用接插件的插拔操作空间要求，相邻接口的边缘间距不小于12mm，保证插接头插拔时不会出现互相干涉的情况，比如常规RJ45网线接头的宽度是11.6mm，预留的间距可以保证手指捏住接头插拔时不会碰到相邻接口的线缆。电源接口采用带卡扣的DC直流输入座，适配带锁扣的电源插头，避免日常打扫或者拉扯线缆时电源脱落造成设备断连。

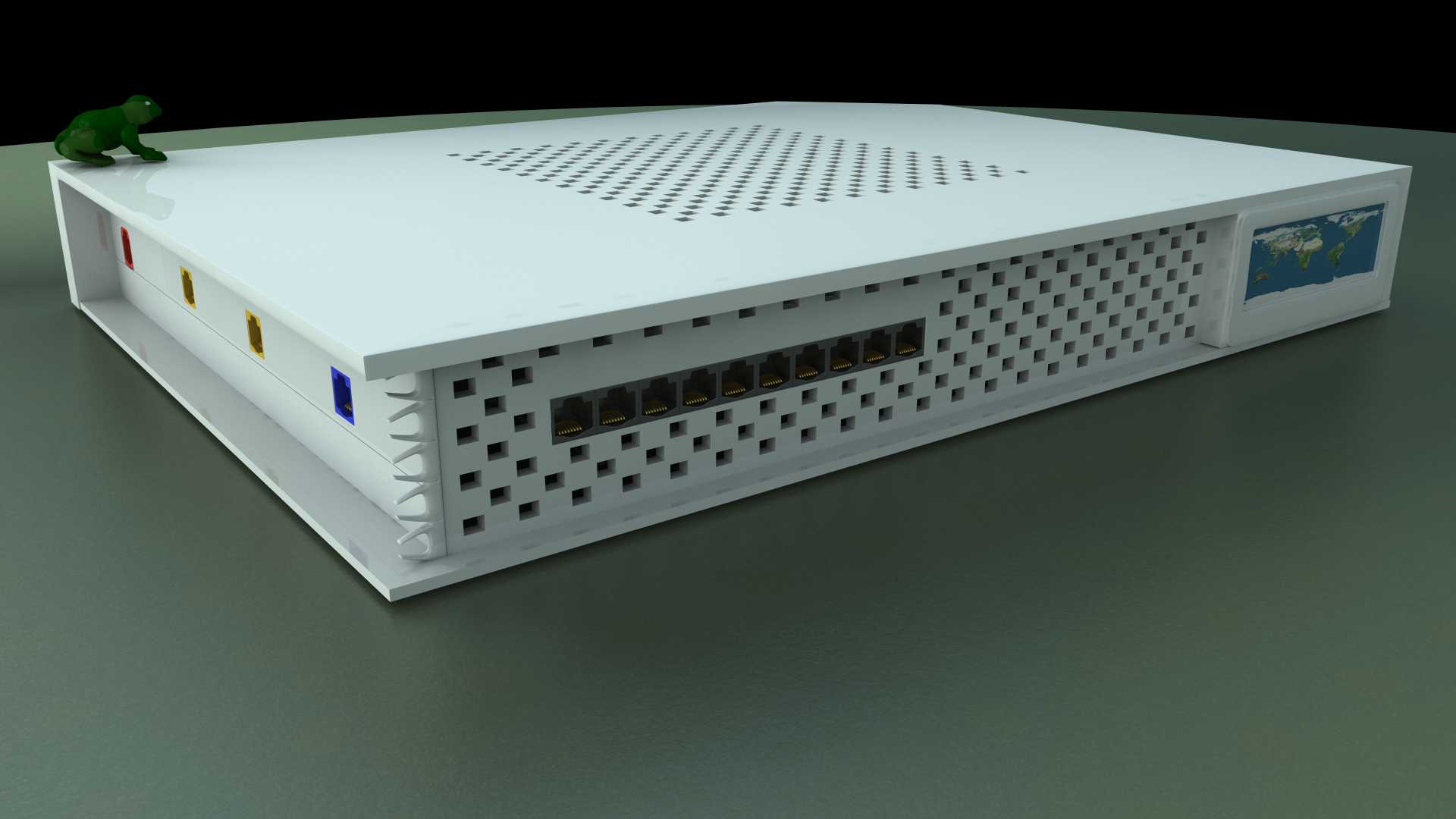

　　散热设计上，壳体上盖采用阵列式圆形通风孔排布，通风孔的位置正对内部主板的主控芯片、解码芯片等发热元器件的正上方，形成自下而上的自然散热风道，通风孔的直径控制在2.5mm，既保证通风面积足够，也能避免日常使用中细小杂物、昆虫从孔洞掉入壳体内部造成电路短路，孔洞边缘做了0.2mm的圆角钝化处理，避免钣金或者注塑加工时的锐边划伤装配人员或者用户。壳体侧面没有额外开孔，保证整体外观的完整性，同时也能减少侧面进灰的概率。

　　壳体的材质选用常规阻燃ABS工程塑料，壁厚控制在2mm，既保证壳体的结构强度，在堆叠少量物品或者轻微磕碰时不会出现壳体变形，也能控制整机的重量，方便单人搬运摆放。壳体的上下盖采用卡扣加少量螺丝的固定方式，卡扣沿壳体四周边缘均匀布置，间距控制在40mm以内，保证上下盖合缝均匀，不会出现局部缝隙过大的问题，仅在壳体后侧两个角位布置两颗固定螺丝，方便后期维修拆卸时不需要拆解大量螺丝，提升维护效率。壳体表面采用细磨砂纹理处理，不容易残留指纹和划痕，日常打理只需要用干布擦拭即可，表面印刷的品牌标识采用丝网印刷工艺，标识位置在壳体侧面靠下位置，不会被上方放置的小物件遮挡，印刷油墨选用耐磨材质，长期擦拭也不会出现标识脱落的问题。

　　从实际使用场景出发，这款设备主要承担家庭宽带网络的直播信号解码、网络数据转发功能，结构设计时充分考虑了长期不间断运行的可靠性，所有接口的焊脚位置在壳体内部都预留了对应的支撑筋位，避免多次插拔接口时造成主板焊脚脱焊，壳体内部还预留了2.5寸硬盘的安装位，可以扩展本地存储功能，安装位周边预留了硬盘的散热间隙，硬盘固定采用免工具卡扣设计，用户升级存储时不需要额外工具就可以完成硬盘拆装。内部走线全部设计了走线卡扣位置，电源线、信号线可以沿着壳体内侧的筋位排布固定，避免线缆散乱遮挡散热风道，也能避免线缆碰到内部发热元器件造成线缆外皮老化加速。
