MOXA NPort5110串口设备联网服务器结构

　　做工业现场设备联网改造的工程师对这类串口设备服务器不会陌生，现场大量存量的串口设备，比如早期的条码读卡器、POS支付终端、工业称重仪表、PLC编程口的RS232接口，本身不具备以太网接入能力，要把这些设备的数据接入厂区局域网，实现上位机集中采集、远程管控，就需要这类串口转以太网的转换设备做协议桥接。这款NPort5110是单路RS232型号，定位就是小点位的串口设备接入场景，不需要多端口冗余的场合用它刚好，不会造成端口资源浪费，成本控制也更合理。

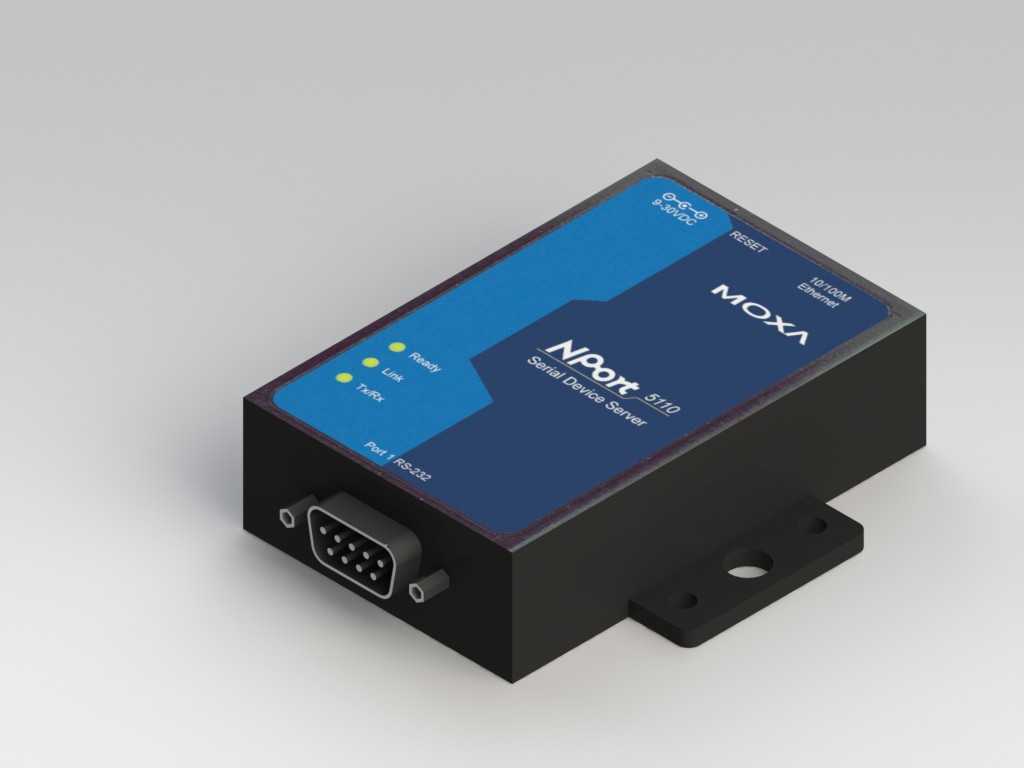

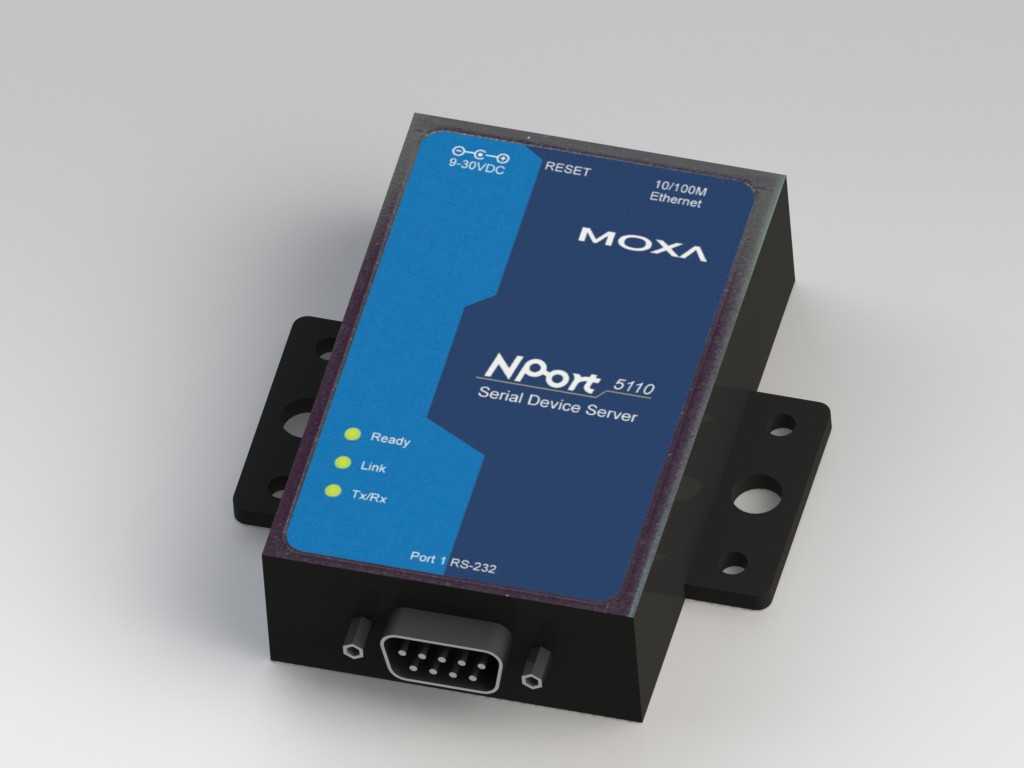

　　从结构设计来看，整机采用硬质工程塑料外壳，做了分体式的安装耳设计，两侧的安装耳带两个椭圆形安装孔，既可以通过螺丝直接固定在设备舱的安装板上，也能适配标准DIN导轨卡扣的加装需求，现场安装的适配性很强。外壳的棱角做了小圆弧过渡，没有尖锐的直角，在布线密集的控制柜里不会刮伤线缆外皮。正面面板做了分色设计，蓝色的功能标识区清晰标注了接口定义，三个状态指示灯垂直排列，分别对应电源就绪、串口链路连接、数据收发状态，现场调试的时候不用凑到设备跟前接调试线，站在柜前扫一眼灯的状态就能判断设备运行情况，比把指示灯藏在侧面或者背面的设计要实用很多。

　　接口布局上，正面下方标配DB9公头的RS232接口，两侧预留了固定螺丝柱，接串口线的时候可以拧上固定螺丝，避免现场振动导致线缆松脱，接口旁边丝印了Port1 RS232的标识，多设备并排安装的时候不会插错端口。顶部的接口区分别是直流电源输入端子、复位按键、10/100M自适应以太网口，电源输入采用端子式接线，比DC圆孔电源接口的抗振性好很多，适合工业现场的振动环境，不会因为设备长期运行出现电源接口松动掉电的问题；复位按键做了内凹设计，需要用细针才能戳到，避免现场运维人员误触导致设备配置复位；以太网口带链路状态指示灯，插上网线就能直观看到物理链路是否连通。

　　从实际使用的场景来说，这类设备大多安装在控制柜的侧方或者设备端的就近位置，所以体积控制很重要，这款设备的整体宽度不到一个手掌宽，厚度也控制得很薄，哪怕是在已经布好线的老旧控制柜里找个缝隙就能固定，不需要额外预留大量安装空间。外壳的防护等级适配室内控制柜环境，表面做了哑光磨砂处理，不容易积灰，日常运维的时候用干布擦拭就能清理表面浮尘。内部的电路板做了灌封边缘处理，能适应工业现场的宽温工作环境，不会因为控制柜内夏季温度过高出现运行死机的情况。

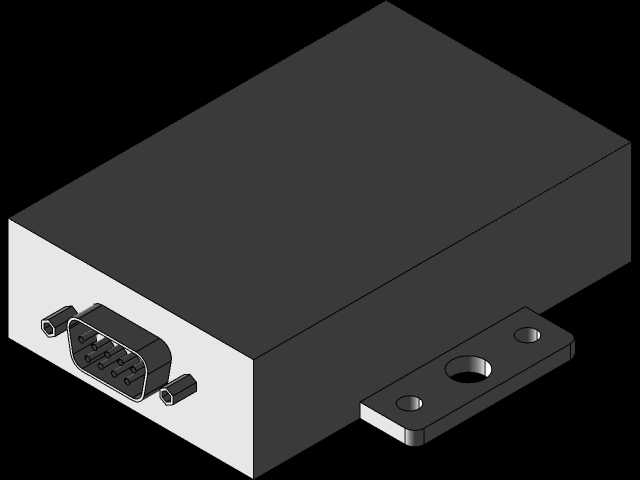

　　做三维建模的时候，要重点还原安装耳的孔位尺寸、各个接口的凸台高度和插接口的内部空间，尤其是DB9接口的针脚定义位置、以太网口的卡扣位置、电源端子的接线间距，这些尺寸如果做不准，后续做装配仿真的时候会出现接口干涉、线缆插不进去的问题。面板上的丝印标识位置也要和实物对齐，做数字孪生场景的时候能直观看到设备的状态标识位置，方便运维人员做虚实对照。另外设备底部的防滑胶垫位置、外壳的合模线位置也要还原，做虚拟装配的时候能准确还原设备的装配间隙，不会出现外壳穿模的问题。

　　在实际选型的时候，单路RS232的型号适合单台串口设备的就近接入，比如生产线边的单台条码扫描器，直接把这个服务器固定在扫描器旁边的支架上，一根短串口线接扫描器，一根网线走局域网到交换机，不用拉很长的串口线，能减少串口信号的衰减，毕竟RS232的原生传输距离只有15米左右，通过转换成以太网信号，传输距离就能延伸到以太网的覆盖范围，解决了长距离串口通讯的信号不稳定问题。设备的供电支持宽压直流输入，适配工业现场常见的12V、24V直流供电系统，不用额外配置专用的电源适配器，直接从柜内的直流电源端子取电就行，布线更简洁。
