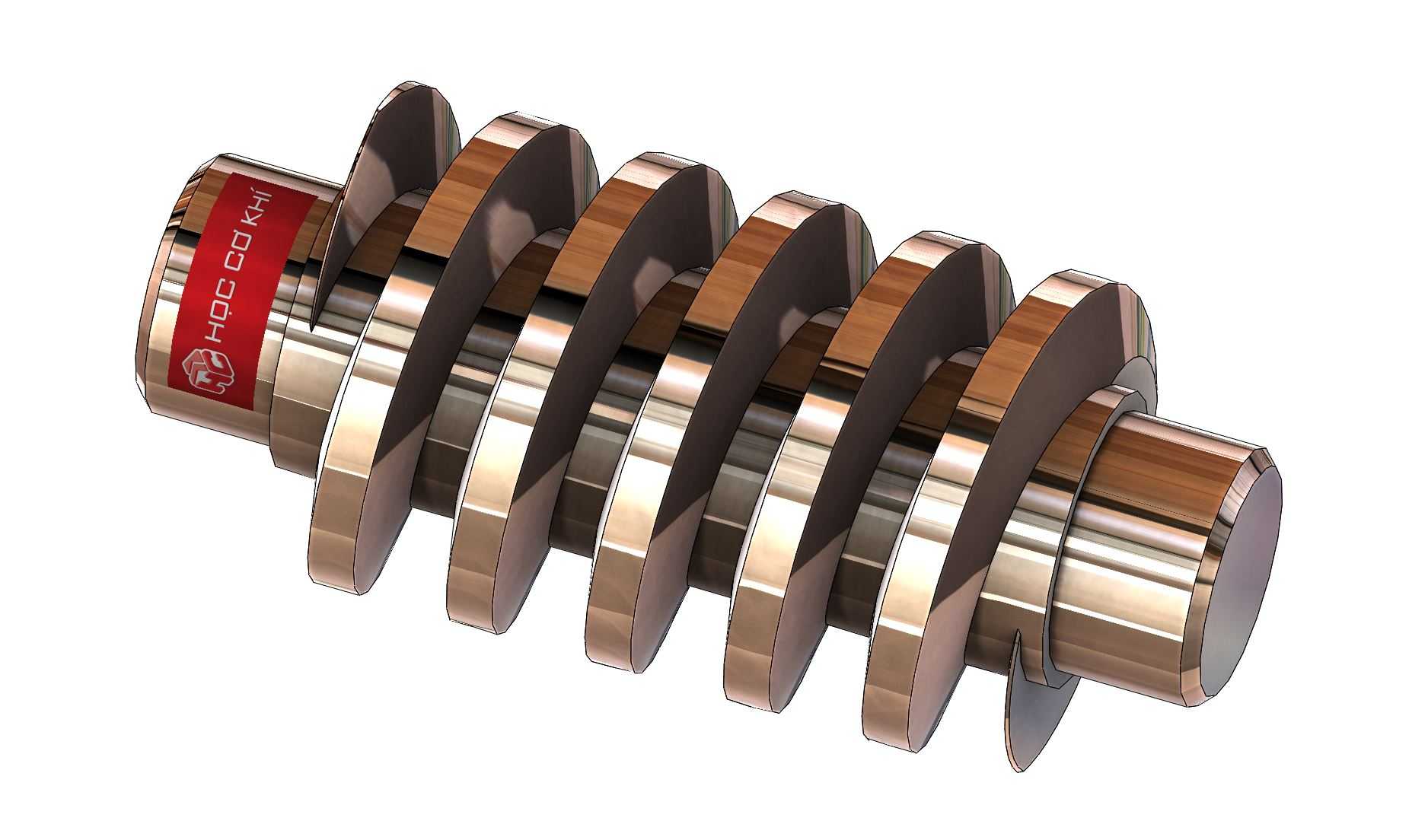

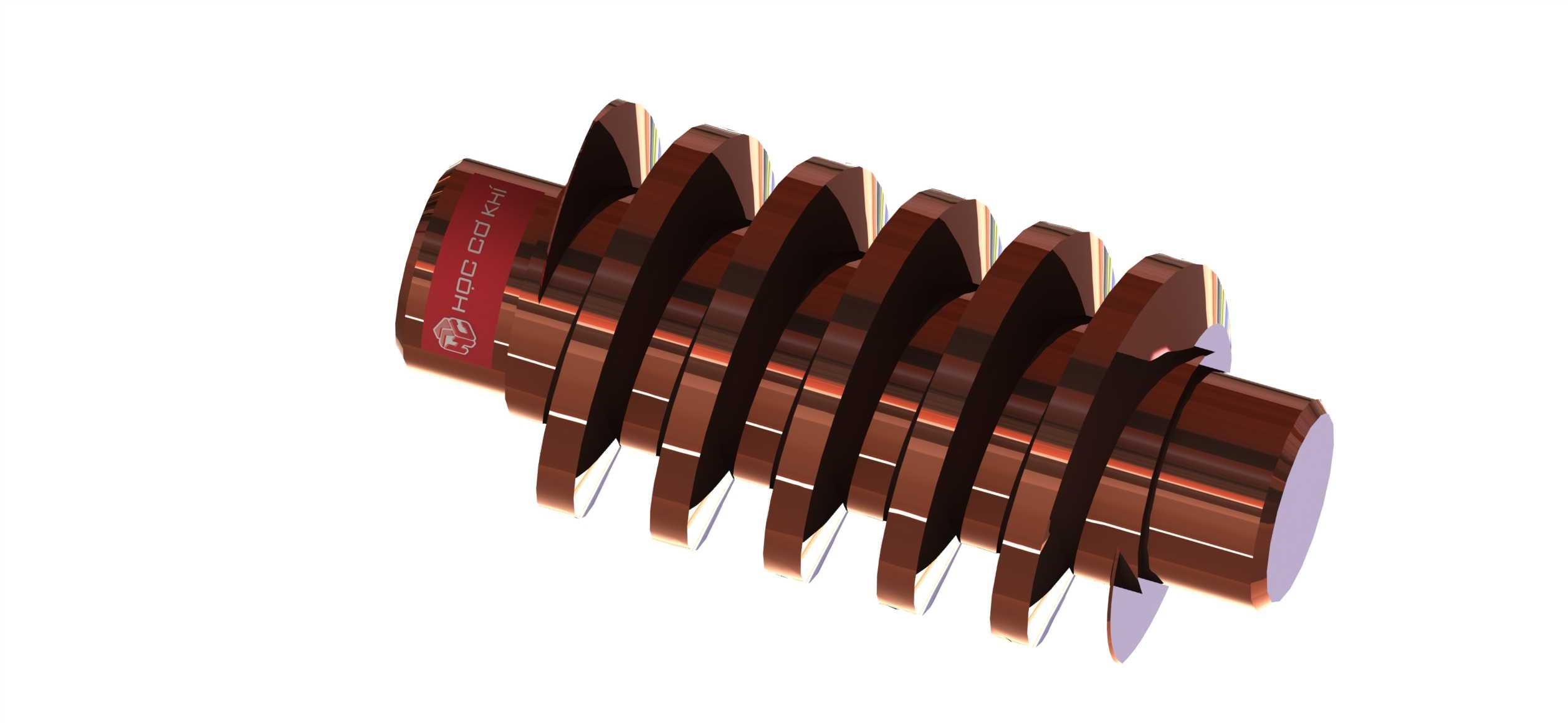

精密蜗轮蜗杆传动构件三维结构设计

　　在重载传动、精密分度以及大减速比动力传递场景中，蜗轮蜗杆副始终是不可替代的核心传动构件，这类构件凭借单级即可实现大传动比、运行平稳无冲击、反向自锁等特性，广泛应用在起重设备的起升机构、输送线的减速单元、精密机床的分度机构以及自动化生产线的定位传动模块中。本次呈现的蜗轮构件，在设计阶段首先围绕啮合接触特性做了核心参数匹配，齿形采用渐开线圆柱蜗杆对应的蜗轮齿廓，确保啮合过程中齿面接触线与滑动方向形成合理夹角，避免早期点蚀与胶合失效。从实际安装边界来看，该构件的轴段采用阶梯轴结构设计，两端轴颈尺寸按照常用深沟球轴承的安装配合公差做了匹配，轴肩高度严格遵循轴承内圈定位的标准要求，既保证轴承安装到位后的轴向定位可靠性，

　　又不会因为轴肩过高影响后续轴承拆卸维护。齿部的轴向宽度经过载荷核算，能够覆盖对应蜗杆的有效啮合长度，避免出现边缘接触导致的局部应力集中，齿端做了微小的倒角处理，既可以去除加工过程中产生的飞边毛刺，也能在装配啮合初期减少齿面的刮蹭损伤，提升跑合阶段的啮合顺畅度。在功能特性层面，该蜗轮的齿面粗糙度按照传动件的通用要求做了对应设计，啮合区域的表面精度能够满足脂润滑或者油浴润滑的使用要求，在低速重载工况下可以形成稳定的润滑油膜，降低齿面磨损速率。轴身部分预留了键槽安装位，键槽的位置与尺寸按照平键连接的标准规范设计，能够实现与外部传动轮毂或者联轴器的可靠周向固定，传递额定扭矩时不会出现键连接的压溃失效。设计过程中还充分考虑了构件的动平衡特性，

　　轴段的同轴度、齿圈与轴颈的径向圆跳动公差都做了合理标注，确保在额定转速下运行时不会出现额外的振动载荷，延长配套轴承与整个传动单元的使用寿命。从实际选型适配角度来说，这类蜗轮构件需要和对应参数的蜗杆配对使用，中心距的公差控制是装配阶段的核心要点，安装时需要调整蜗杆轴线与蜗轮轴线的空间垂直度，保证齿面接触斑点处于齿高中部的合理位置，避免出现偏载导致的早期失效。在不同的应用场景中，这类构件可以根据载荷等级调整齿面硬度，轻载分度场景可以采用锡青铜材质的齿圈搭配钢制轴芯，重载传动场景则可以采用铸铝铁青铜材质提升齿面抗胶合能力，轴段部分统一采用调质处理的中碳钢材质，保证轴的抗弯抗扭强度。很多设计人员在做蜗轮建模时容易忽略齿根过渡圆角的处理，

　　本次设计中齿根位置保留了标准的过渡圆角，能够有效降低齿根位置的应力集中系数，避免交变载荷作用下出现齿根断裂的失效问题。另外轴端的中心孔设计也遵循了加工工艺要求，能够满足车削、磨削以及滚齿加工过程中的装夹定位需求，不需要额外做工艺基准的转换，减少加工过程中的基准不重合误差。在装配流程中，该蜗轮装入箱体后需要先进行空载跑合，逐步加载验证啮合接触情况，确认无异常振动、温升在合理范围内之后再投入满负载运行，日常维护过程中需要定期检查润滑脂或者润滑油的状态，避免因为润滑失效导致齿面过度磨损。对于设备选型人员来说，选用这类蜗轮构件时需要核算实际工况的载荷系数、转速以及工作环境温度，匹配对应的材质与精度等级，不需要盲目追求过高的加工精度，在满足使用要求的前提下控制制造成本。建模过程中齿形的生成严格按照啮合原理做了参数化驱动，修改模数、齿数、压力角等核心参数时可以快速生成对应规格的蜗轮模型，能够大幅提升同系列传动产品的设计效率，减少重复建模的工作量。
