福伊特星形传动齿轮结构设计

项目分类:齿轮 发布时间:2021-12-10 ID:443404
  • 福伊特星形传动齿轮结构设计
  • 福伊特星形传动齿轮结构设计
  • 福伊特星形传动齿轮结构设计

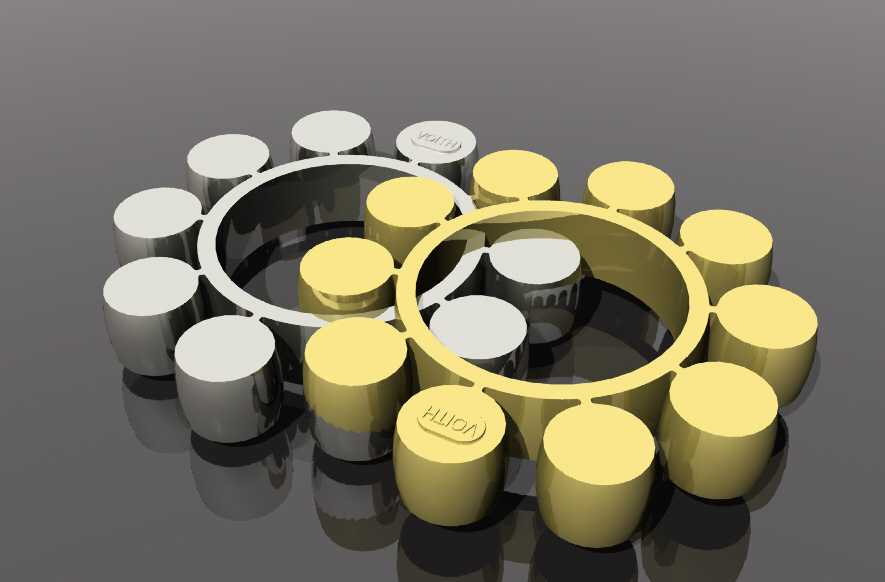

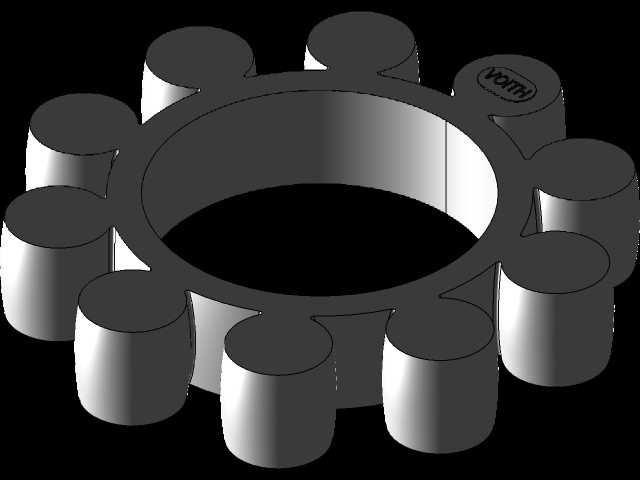

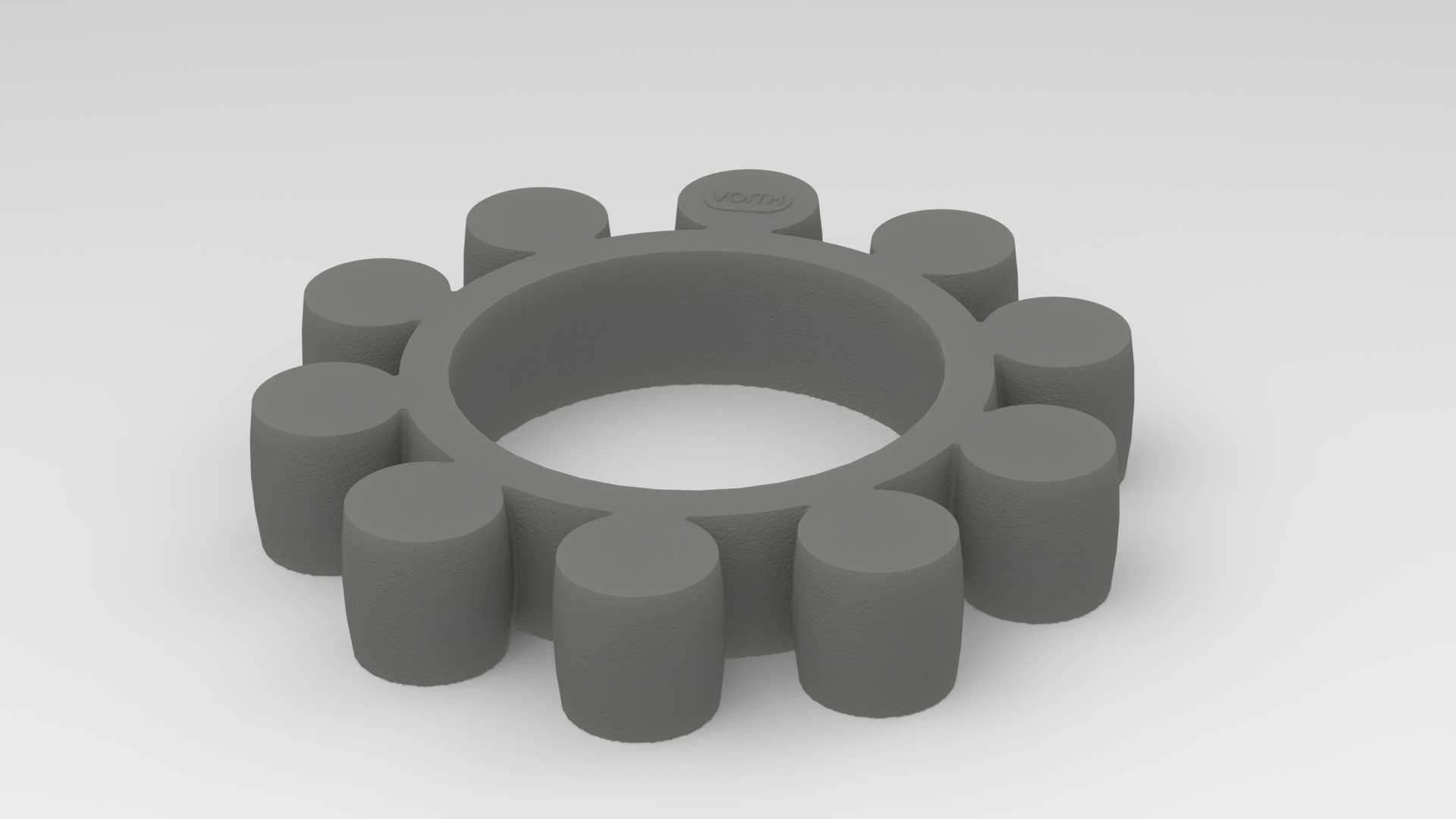

  在液力传动系统的核心传动链路里,这类星形齿轮是承担扭矩分流、多路径动力传递的关键零件,常见于福伊特液力缓速器、定轴式液力传动箱的行星排周边传动组,区别于常规渐开线圆柱齿轮的齿形结构,该零件采用圆柱销式啮合齿设计,每个啮合齿为等直径圆柱结构,沿环形基体的外圆周等角度均匀排布,这种结构的核心优势在于啮合过程中接触应力分布更均匀,多齿同时啮合的重合度更高,在承受冲击载荷、频繁换向的传动工况下,能有效降低单齿的应力集中风险,相比常规渐开线齿形,圆柱销齿面的磨损更均匀,长期运行后的传动精度保持性更好,尤其适合液力传动场景中存在油液润滑、载荷波动大的工作环境。

  从结构设计逻辑来看,该零件的内孔为光孔结构,设计时需要匹配对应传动轴的安装配合公差,通常采用H7/k6的过渡配合保证传动同轴度,内孔端面可根据安装需求设计定位止口,与轴肩配合实现轴向定位,避免传动过程中出现轴向窜动。外圆周的圆柱销齿与环形基体为一体化结构,建模时需要严格保证每个圆柱销的轴线与环形基体的中心轴线平行,所有圆柱销的分度圆直径公差控制在IT7级以内,相邻齿的角度偏差不超过±0.02°,否则会出现啮合卡滞、载荷分布不均的问题。环形基体的壁厚需要根据额定传递扭矩核算,既要保证足够的抗扭截面系数,避免扭矩传递过程中基体出现扭转变形,也要控制整体重量,降低传动副的转动惯量,减少传动系统启动、换向过程中的惯性冲击。

  实际应用场景中,这类星形齿轮通常不单独作为传动件使用,而是与内齿圈、中心太阳轮配合组成星形传动组,在液力缓速器工作时,发动机输出的动力通过传动箱输入到该星形齿轮组,通过多齿分流将扭矩传递到缓速器的转子部分,实现液力制动的扭矩传递;在工程机械的液力传动变速箱中,这类星形齿轮也可用于高低速档位的动力切换传动组,依靠多齿啮合的大接触面积,传递大扭矩的同时降低传动噪音。设计建模过程中,需要重点关注圆柱销齿与基体的连接过渡区域,此处为应力集中高发位置,建模时要在圆柱销根部添加足够半径的圆角过渡,避免热处理和载荷作用下出现根部裂纹,圆角半径通常取圆柱销直径的0.1-0.15倍,既不影响啮合间隙,又能有效降低应力集中系数。

  从安装边界来看,该零件的轴向尺寸需要匹配传动箱内的安装空间,两端面与相邻传动件之间需要预留0.2-0.5mm的轴向间隙,避免热胀冷缩导致端面摩擦;外圆齿顶的回转直径需要与相邻内齿圈的齿根圆之间预留合理的啮合间隙,间隙值根据传动精度等级通常取0.1-0.3mm,间隙过大会导致传动冲击、回程误差增大,间隙过小则会出现润滑不足、齿面磨损加剧的问题。零件的材质通常选用20CrMnTi渗碳淬火,齿面硬度达到HRC58-62,芯部硬度保持HRC30-42,既保证齿面的耐磨性能,又让基体具备足够的韧性承受冲击载荷。建模时需要同步考虑加工工艺性,圆柱销齿的加工可采用成型铣削一次加工成型,内孔采用内圆磨床保证尺寸精度和表面粗糙度,端面采用平磨保证两端面的平行度,所有加工面的粗糙度要求:啮合齿面Ra≤0.8μm,内孔配合面Ra≤1.6μm,非配合端面Ra≤3.2μm,满足长期高速传动的工况需求。

  在传动系统的选型匹配中,这类星形齿轮的齿数、圆柱销直径、环形基体内径都是核心匹配参数,齿数决定了传动比的分配,圆柱销直径决定了单齿的接触强度,内孔直径决定了适配的传动轴尺寸,建模时需要将这些参数设置为可变量,方便后续根据不同传动功率、不同安装空间的需求进行参数化调整,减少重复建模的工作量。同时需要考虑润滑结构的适配,在环形基体上可根据需求设计径向通油孔,让传动箱内的润滑油能够通过通油孔到达啮合齿面,形成持续的油膜润滑,降低齿面的磨损和工作温度,延长零件的使用寿命。
