带双耳安装座的筒状铰接连接构件

　　这类带侧置安装耳的筒状铰接构件，在轻工输送线、小型工装夹具、非标自动化设备的连杆传动环节应用十分广泛，核心作用是作为转动副的承载基体，为穿装在筒体内的铰接轴提供稳定的回转支撑，同时通过侧伸的两个带孔安装耳实现与机架或相邻连杆的固定连接，避免转动副工作时出现径向窜动或轴向偏移。从结构设计逻辑来看，主体的筒体部分是核心承载区域，内孔需要与铰接轴保持合适的配合公差，通常选用间隙配合保证转动顺畅的同时，控制配合间隙在合理范围，减少回转过程中的旷量；筒体的壁厚设计需要匹配对应工况的载荷，若用于手动工装类轻载场景，壁厚可适当减薄以控制整体重量，若用于设备传动连杆的中载场景，则需要在筒体与安装耳的衔接位置做圆角过渡，避免应力集中导致的疲劳断裂。

　　两个侧置的安装耳采用对称式布局，每个耳片上都开有同轴的安装孔，孔位的中心距与筒体中心的尺寸公差需要严格控制，这直接决定了构件安装后铰接中心与安装基准的位置精度，若孔位偏差过大，会导致穿装的铰接轴出现别卡，转动阻力骤增，严重时甚至会在运转过程中出现卡滞、零件变形的问题。从图纸标注的尺寸边界来看，筒体的轴向总长度、安装耳的外伸长度、各安装孔的孔径与中心距都有明确的公差要求，建模过程中需要优先保证这些安装尺寸的准确性，非配合面的外形可以在不干涉周边部件运动轨迹的前提下做适当的工艺优化，比如安装耳的外侧边角做小倒角处理，既可以去除加工毛刺，也能避免安装时划伤操作人员。

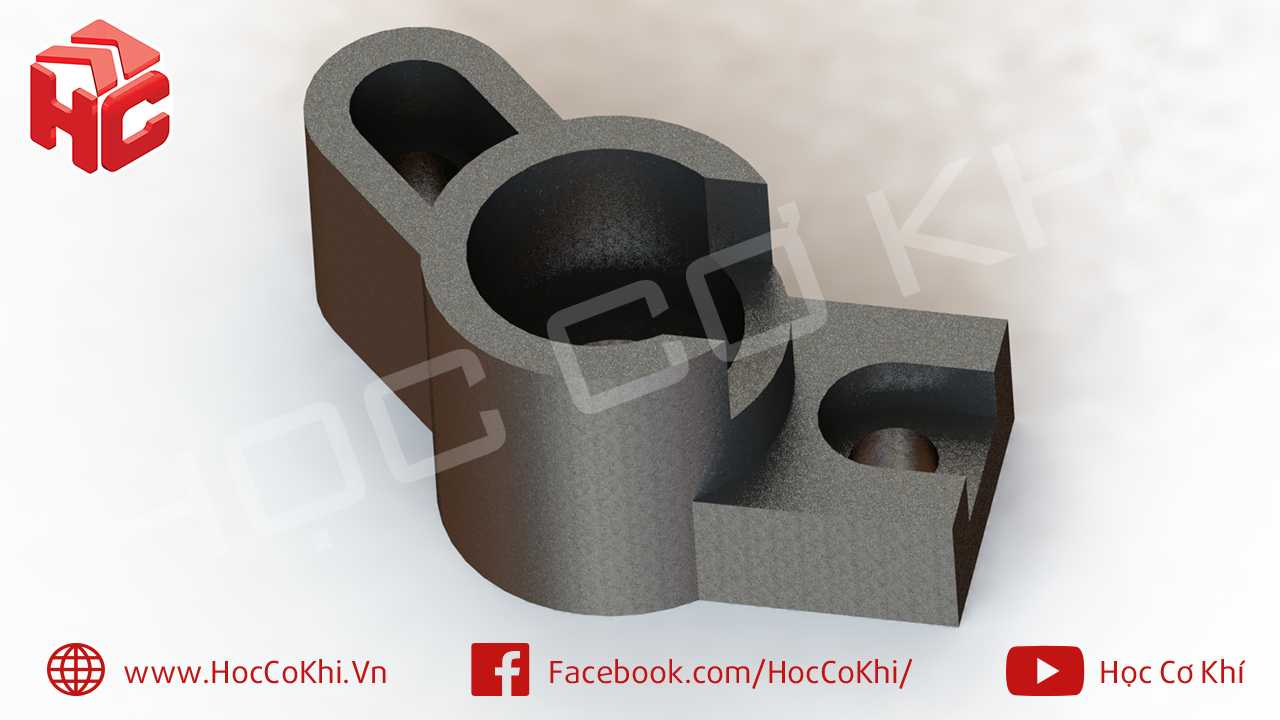

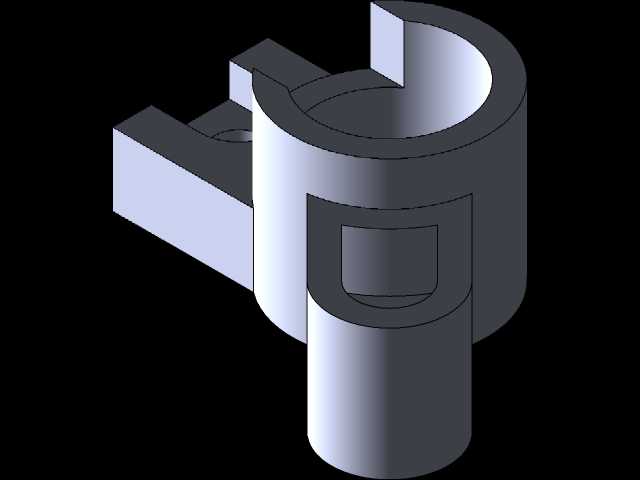

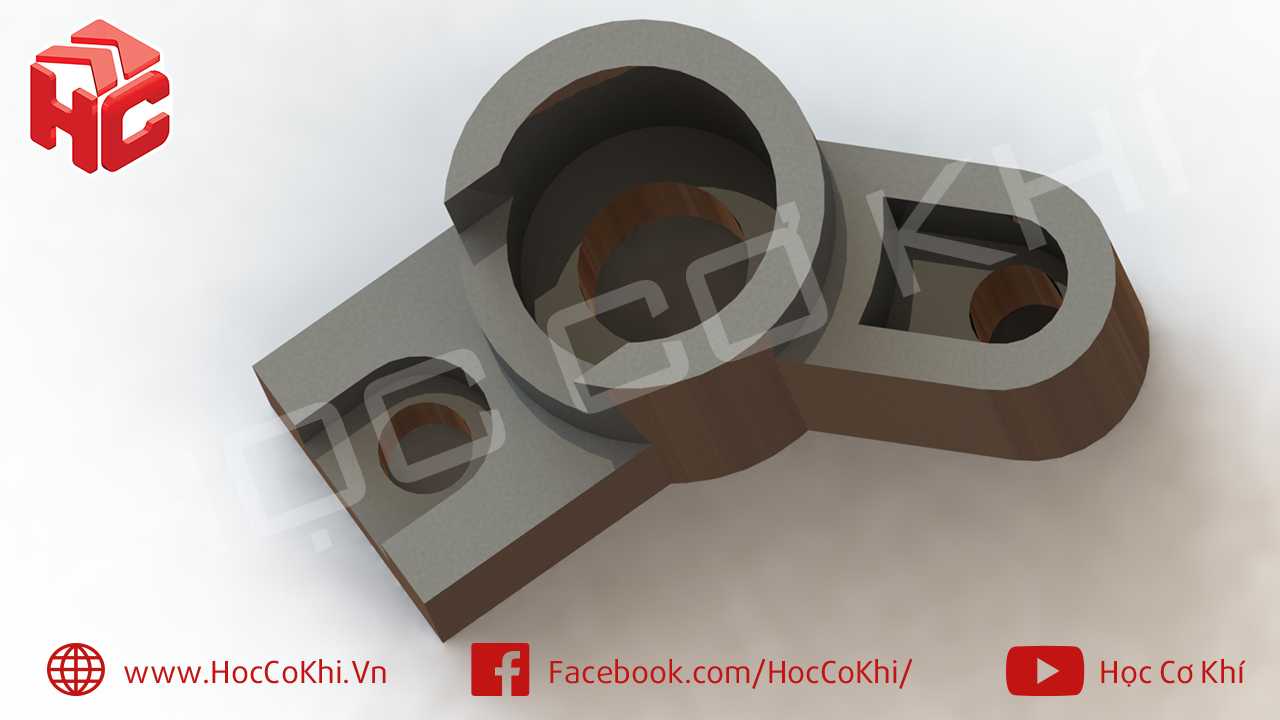

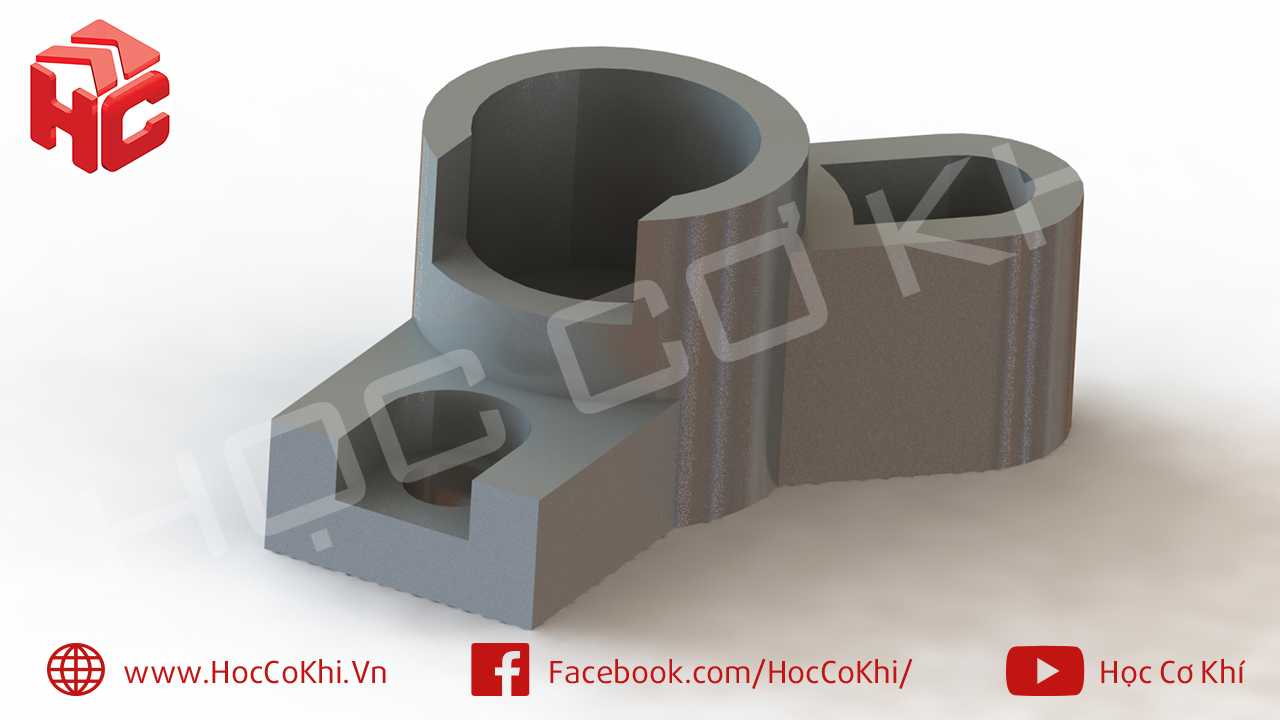

　　实际建模过程中，这类零件适合采用凸台拉伸加切除的基础特征组合完成，首先绘制筒体的截面轮廓拉伸得到主体筒身，再在侧面对应位置绘制安装耳的轮廓进行拉伸合并，之后对两个安装耳上的安装孔、筒体内孔做拉伸切除，最后处理衔接位置的圆角和边角倒角。需要注意的是，筒体与安装耳的衔接圆角不能过小，尤其是在承受交变载荷的使用场景下，过小的圆角会造成应力集中系数大幅提升，大幅缩短零件的使用寿命；同时安装耳的厚度需要与配套的连接垫片、锁紧螺母的尺寸匹配，保证安装后锁紧结构有足够的接触面积，不会出现压溃或松动的问题。

　　从实际使用场景出发，这类构件的安装面需要保证一定的平面度，安装耳与被连接件贴合的平面如果平面度超差，锁紧螺栓紧固后会导致零件产生内应力，长时间受载后容易出现变形，导致铰接轴的同轴度被破坏。在做三维建模的尺寸校验时，可以通过软件的干涉检查功能，模拟铰接轴穿装、螺栓锁紧的全装配过程，确认各部件之间不存在干涉，同时预留出足够的装配操作空间，比如螺栓的穿入侧需要留出扳手的操作空间，铰接轴的伸出端需要留出卡簧或锁紧螺母的安装位置。这类零件常作为机械结构设计的基础练习案例，涵盖了拉伸、切除、圆角、倒角等最常用的建模特征，同时能让练习者理解转动副构件的设计要点，掌握安装尺寸、配合尺寸的标注逻辑，理解结构应力集中的规避方法，为后续设计更复杂的传动构件打下基础。在实际生产中，这类零件根据载荷不同可以选用铸铁、铸铝或者型材加工制作，轻载场景下也可以采用工程塑料注塑成型，建模时可以根据选用的材料调整壁厚、圆角的参数，匹配对应的加工工艺要求，比如注塑件需要增加拔模斜度，铸件需要预留加工余量，这些细节都需要在三维建模阶段提前考虑，避免后续加工时出现工艺问题。
