减速器用弧形分体式齿轮箱盖结构

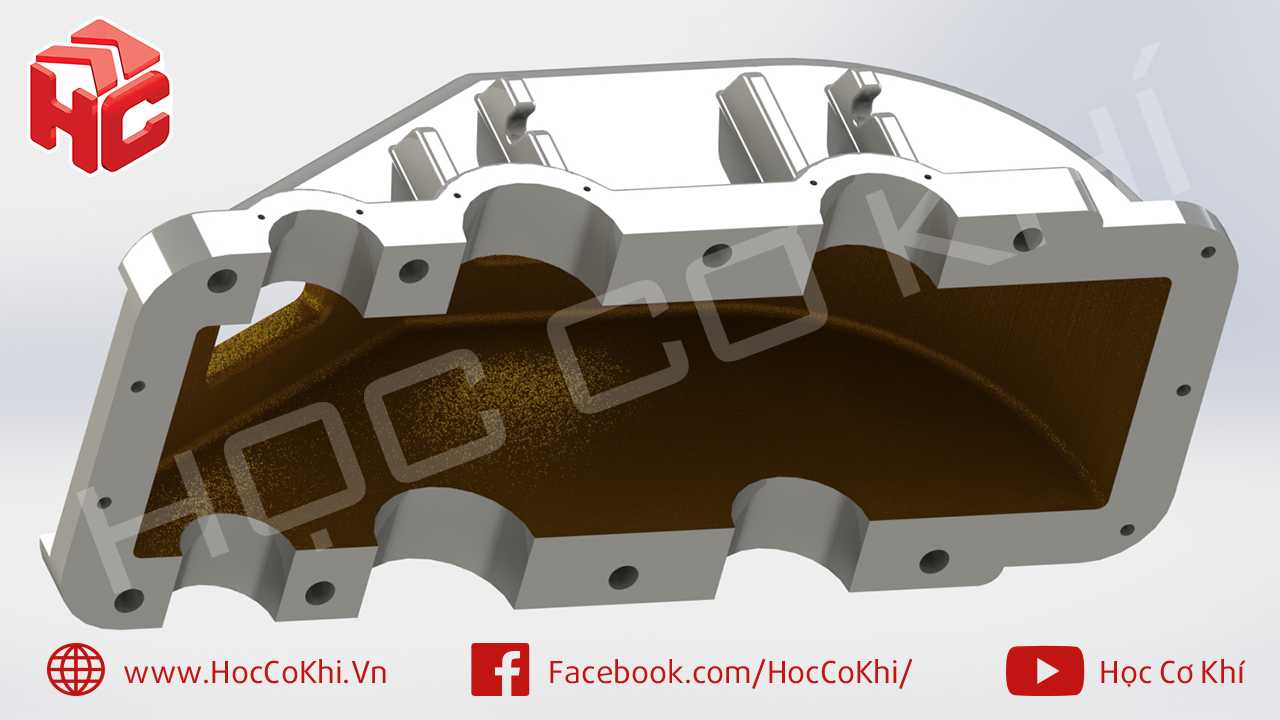

　　这款齿轮箱盖是二级圆柱齿轮减速器的核心上壳体部件，主要应用在冶金输送线驱动辊组、矿山带式输送机驱动端、轻工包装机械主传动单元、中小型机床进给传动箱这类需要闭式齿轮传动的工况场景中，作为减速器箱体的上部密封承载构件，和下部箱座配合形成封闭的齿轮啮合腔，隔绝外界粉尘、切削液、水汽侵入传动副，同时约束内部齿轮轴系的上部安装位置，承接齿轮啮合过程中传递到箱体的径向、轴向载荷，避免轴系运行出现偏移。从结构设计逻辑来看，整个箱盖采用弧形拱顶的造型，并非随意的曲面设计：下部和箱座对接的结合面加工有连续的密封槽，安装时嵌入耐油橡胶密封垫，通过沿结合面法兰均匀布置的螺栓孔实现和箱座的刚性锁紧，法兰边的螺栓孔位置特意做了局部加厚凸台，

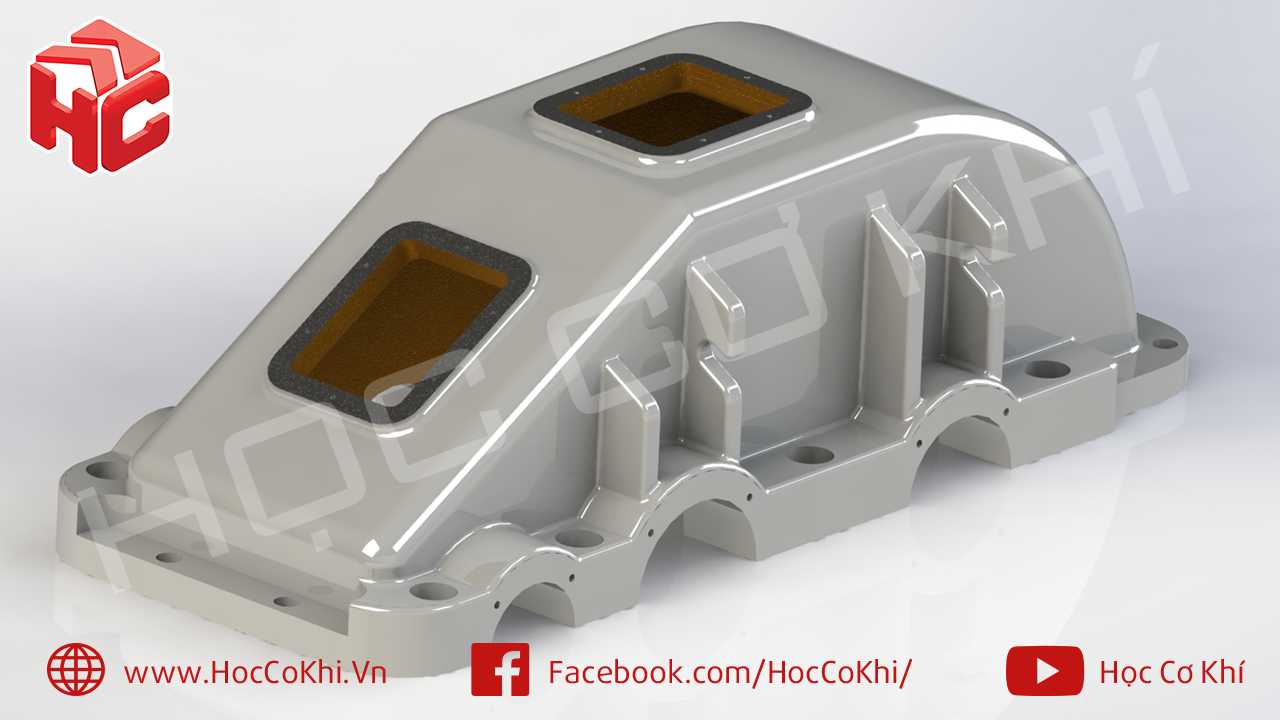

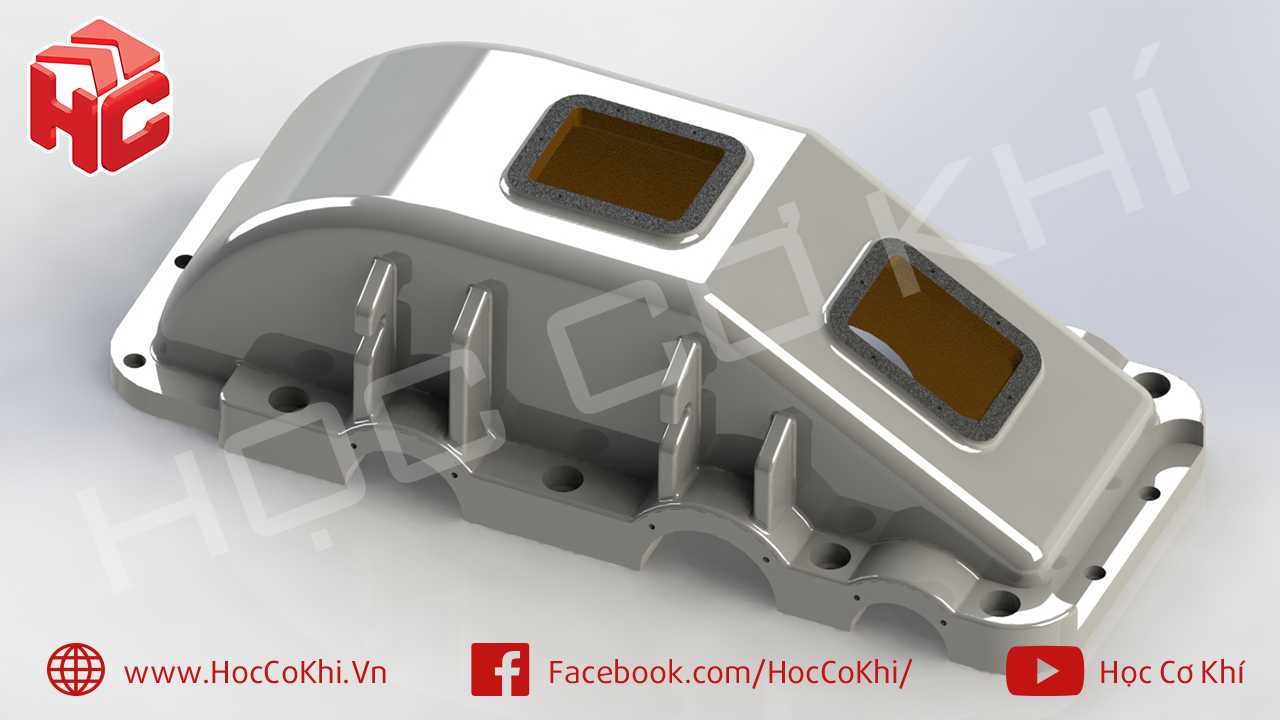

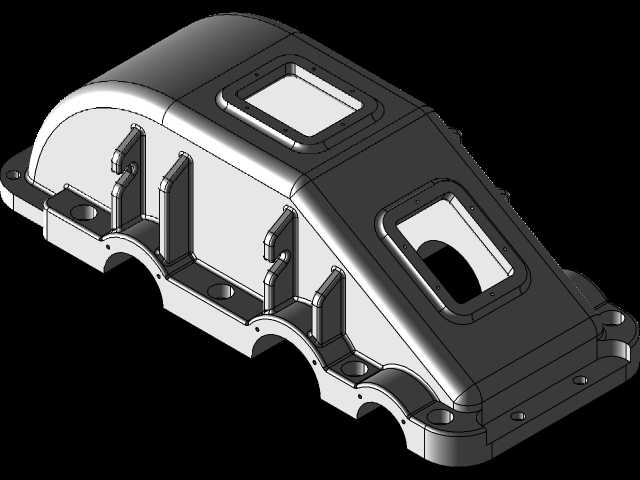

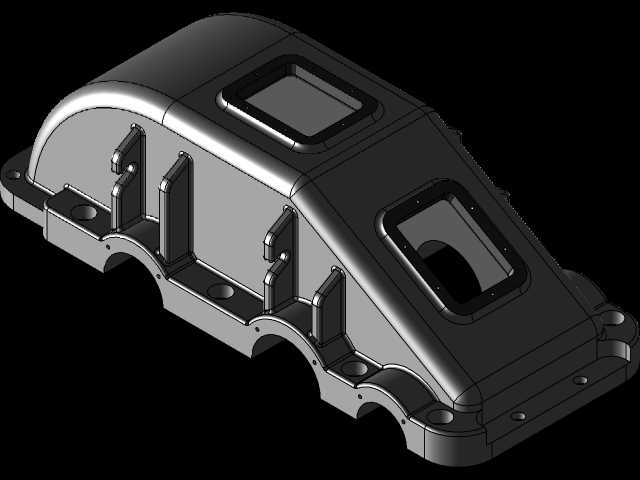

　　避免螺栓锁紧时箱盖边缘出现应力集中导致的开裂，同时结合面全程做平面度精铣处理，保证合箱后密封面无间隙，防止齿轮润滑油渗漏。拱顶曲面的设计一方面是为了匹配内部不同直径齿轮的回转轮廓，在保证齿轮运转时和箱盖内壁留有足够安全间隙的前提下，尽可能压缩箱体的整体高度，减少不必要的内腔空间，降低润滑油的加注量，同时弧形的壳体结构相比平顶结构拥有更高的结构刚度，在承受内部齿轮搅油产生的油压、以及外部载荷冲击时，不容易出现薄壁变形。箱盖顶面设置的两个方形开孔，靠前的开孔是观察窗位置，安装透明亚克力或钢化玻璃视窗后，不用拆开箱盖就能直接观察内部齿轮的啮合磨损情况、润滑油的油位高度以及油液的污染程度，日常巡检时可以快速判断传动副的运行状态；

　　靠后的方形开孔是透气装置安装位，用来安装透气塞或者空气滤清器，因为减速器长时间满负荷运行时，箱体内的润滑油和空气会受热膨胀，内部压力升高，如果没有透气通道，高压气体会从密封面的薄弱位置挤渗油液，透气装置可以平衡箱体内外的压力差，同时阻挡外界的粉尘杂质随空气进入箱内。箱盖侧面的多道竖向加强筋，是根据有限元应力分析结果布置的，对应下部轴承座的安装位置，将轴承座传递上来的齿轮啮合载荷分散到整个箱盖壳体上，避免轴承安装位置的壳体出现局部变形，保证轴承外圈的安装同轴度，延长轴承的使用寿命。在安装边界尺寸上，箱盖下部法兰的轮廓完全匹配对应型号减速器箱座的结合面尺寸，法兰边上的螺栓孔孔距、孔径严格和箱座的螺纹孔位置对应，安装时不需要额外配钻；

　　两个轴承安装位的半圆孔直径和箱座的半圆孔组合后形成完整的轴承安装孔，尺寸公差控制在H7级，和标准滚动轴承的外圈实现过渡配合，保证轴承安装后无径向窜动；箱盖的整体宽度不超过对应减速器的安装基座宽度，拱顶的最高高度低于输出轴端的联轴器安装高度，不会和外部的传动连接件产生运动干涉。在实际选型适配时，需要注意这款箱盖适配的是中心距特定的二级直齿/斜齿圆柱齿轮减速器，和蜗轮蜗杆减速器、行星减速器的箱盖结构不能通用，因为不同传动形式的减速器内部齿轮的布置位置、回转半径差异很大，强行替换会出现齿轮和箱体内壁刮擦、密封面错位漏油的问题。另外箱盖的内壁在铸造时会做轻度的喷丸处理，减少内壁的粘砂缺陷，避免长期运行时砂粒脱落掉入润滑油中，造成齿轮齿面磨粒磨损，内壁靠近轴承位的位置还设计有隐性的回油槽，齿轮搅油溅到箱盖内壁的润滑油会顺着内壁流到回油槽内，最终回流到箱体底部的油池，不会在密封面位置积存，进一步降低漏油的概率。
