高仿真金属质感警用约束手铐结构设计

　　在安防装备与警用器械的结构设计领域，手铐作为核心的人身约束类器具，其结构可靠性、操作便捷性与防脱开性能是设计阶段的核心考量指标，本次完成的手铐三维结构设计，完全参照实际警用约束器具的工程标准搭建，可直接用于结构演示、教具开发、影视道具建模等多个场景。从实际应用场景来看，这类约束器具主要用于执法过程中对受控人员的腕部约束，防止其出现逃脱、攻击等危险行为，同时也可作为安防演练、法治宣教场景的演示教具，或是影视、游戏内容制作中的高精度道具资产，不同应用场景对结构的细节要求存在差异，但核心的约束可靠性是所有场景的通用要求。

　　从功能特性层面拆解，该手铐结构采用双铐体通过金属链条连接的经典布局，单个铐体包含环形腕箍、锁止机构、钥匙解锁模块、连接挂环四个核心部分。腕箍部分采用多段铰接的棘轮结构，可根据不同使用者的腕部周长调整箍圈内径，调整过程仅能单向收紧，除非通过配套钥匙触发解锁机构，否则无法反向松开，从结构原理上杜绝了强行挣脱的可能。锁止机构内置在铐体的金属壳体内部，采用弹片与棘轮齿槽配合的卡止结构，当腕箍绕铰接轴转动收紧时，棘轮齿会持续顶开卡止弹片，直到停止转动时弹片卡入对应齿槽，完成位置锁止，这种结构的优势在于锁止响应速度快，无需额外操作即可完成固定，且卡止接触面积大，能承受较大的横向拉扯力，不会因为外力冲击出现意外脱开。

　　设计思路上，首先要平衡结构强度与整体重量，铐体主体采用锌合金压铸的结构形式，在保证壳体壁厚均匀的前提下，将内部非承重区域做局部减薄处理，既保证壳体能承受日常使用中的磕碰、拉扯载荷，又不会因为整体重量过大增加执法人员的携行负担。腕箍的铰接位置采用不锈钢销轴贯穿连接，销轴两端做铆压固定，避免长期使用后销轴脱出导致结构散架，连接两个铐体的链条采用标准的短节距金属链，链环之间采用活动铰接，既保证两个铐体之间有足够的活动范围，不会因为活动余量过小导致佩戴者腕部出现过度挤压损伤，又能限制两个铐体的最大分离距离，防止受控人员获得过大的活动空间做出危险动作。钥匙解锁模块的结构完全参照通用警用手铐的锁芯尺寸设计，钥匙插入后转动即可顶开卡止弹片，让腕箍可以反向转动松开，锁芯位置做了防异物堵塞的结构设计，在未插入钥匙的状态下，锁孔外侧有贴合的金属面遮挡，避免泥沙、杂物进入锁芯内部导致解锁失效。

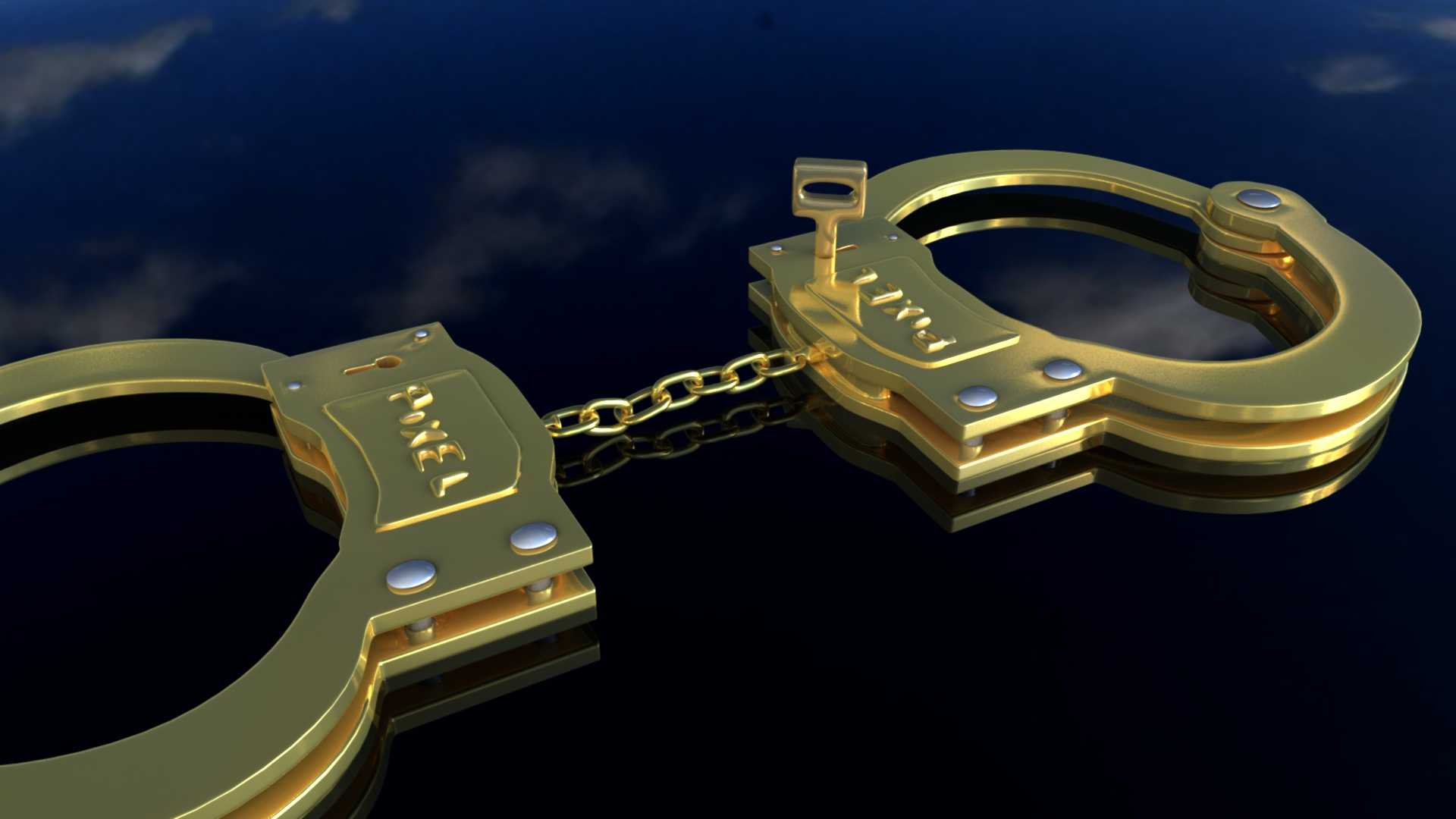

　　从外形尺寸与安装边界来看，单个铐体的整体长度控制在95mm左右，最大宽度为72mm，腕箍完全收紧时的最小内径为48mm，完全张开时的最大内径为82mm，可适配绝大多数成年人的腕部尺寸，两个铐体之间的连接链条总长度为160mm，自然下垂时的链条弧度不会对佩戴者的腕部活动造成过度限制，同时也不会出现链条过长容易被借力的问题。铐体表面的金属质感处理在建模阶段做了高精度还原，金属表面的抛光纹理、锁体表面的标识刻印、铆钉位置的凸起细节都完全参照实物比例搭建，渲染后的金属反光效果贴近真实的镀钛金属质感，没有出现结构穿模、曲面失真的问题。在结构装配验证阶段，所有铰接位置都预留了合理的装配间隙，转动腕箍时不会出现卡顿、干涉的情况，锁止机构的弹片行程与棘轮齿的啮合深度经过反复校核，保证卡止后弹片的啮合深度不小于2mm，即使受到1500N的横向拉扯力也不会出现齿槽滑脱的问题。连接链条的每个链环都做了独立的活动铰接约束，模拟真实链条的弯折、扭转活动状态，不会出现链条僵硬、无法自然垂落的问题。

　　针对不同的使用场景，该结构还预留了拓展修改的空间，如果是用于教具开发，可以将铐体拆分为多个独立零件，用于演示手铐的锁止原理与装配流程；如果是用于影视道具制作，可以在现有结构基础上调整表面纹理，做旧化、磨损处理，适配不同的剧情场景需求；如果是用于安防演练，可以在锁止机构位置增加状态反馈模块的安装位，方便加装传感器记录锁止、解锁的状态信号。整个结构的建模过程完全遵循机械设计的装配逻辑，所有零件的公差配合都参照五金件的通用加工标准设定，不存在无法加工的异形结构，所有曲面都做了曲率连续处理，没有出现碎面、尖角等容易导致应力集中的结构问题，完全满足实际生产加工的结构要求。
