带挂锁结构的简易插销式门栓组件

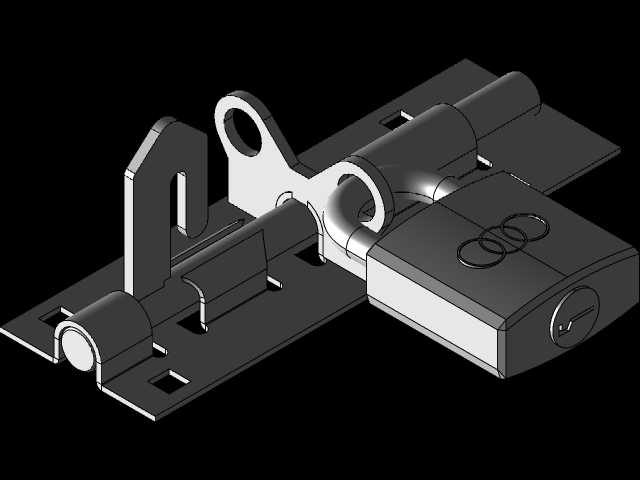

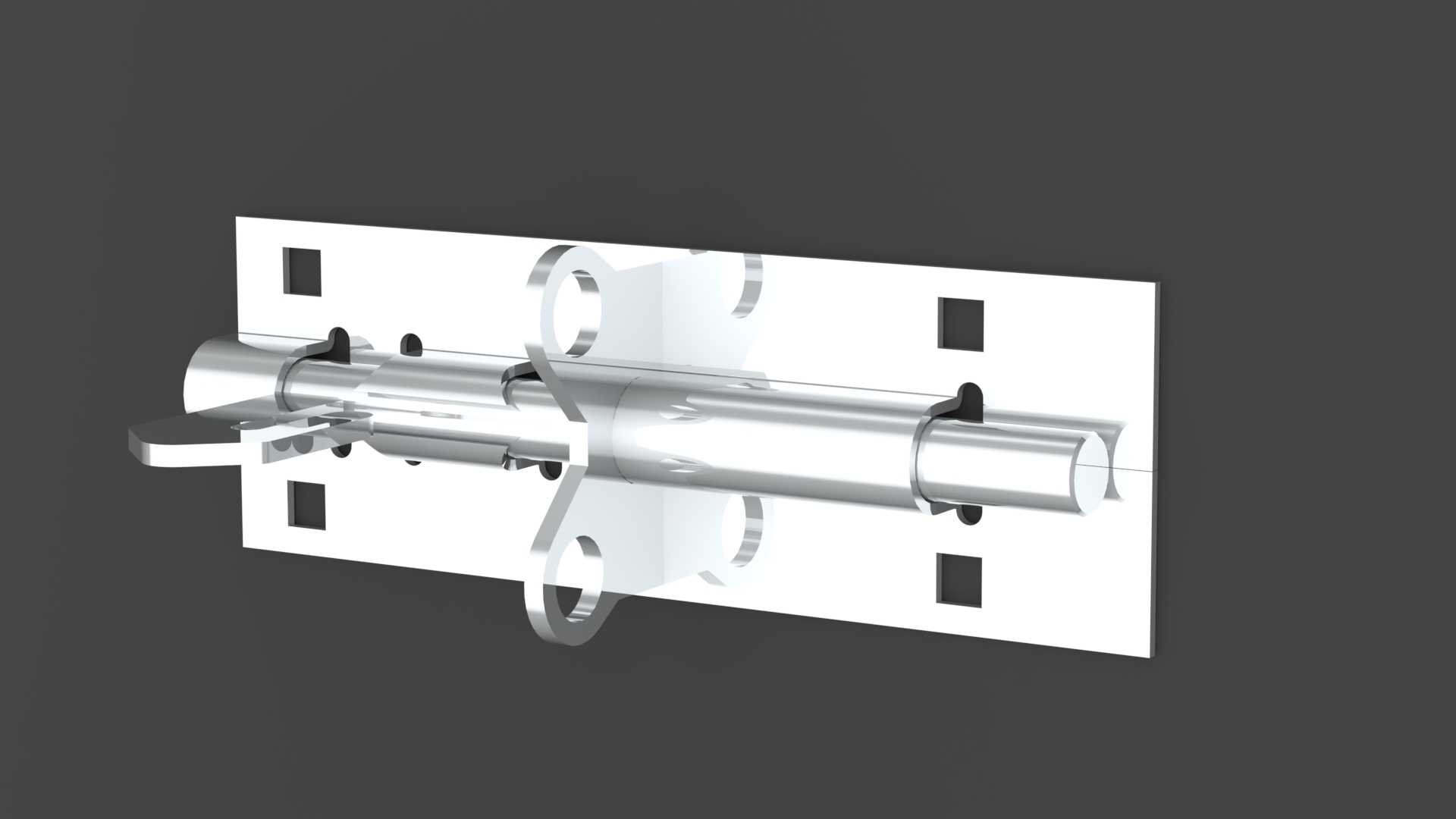

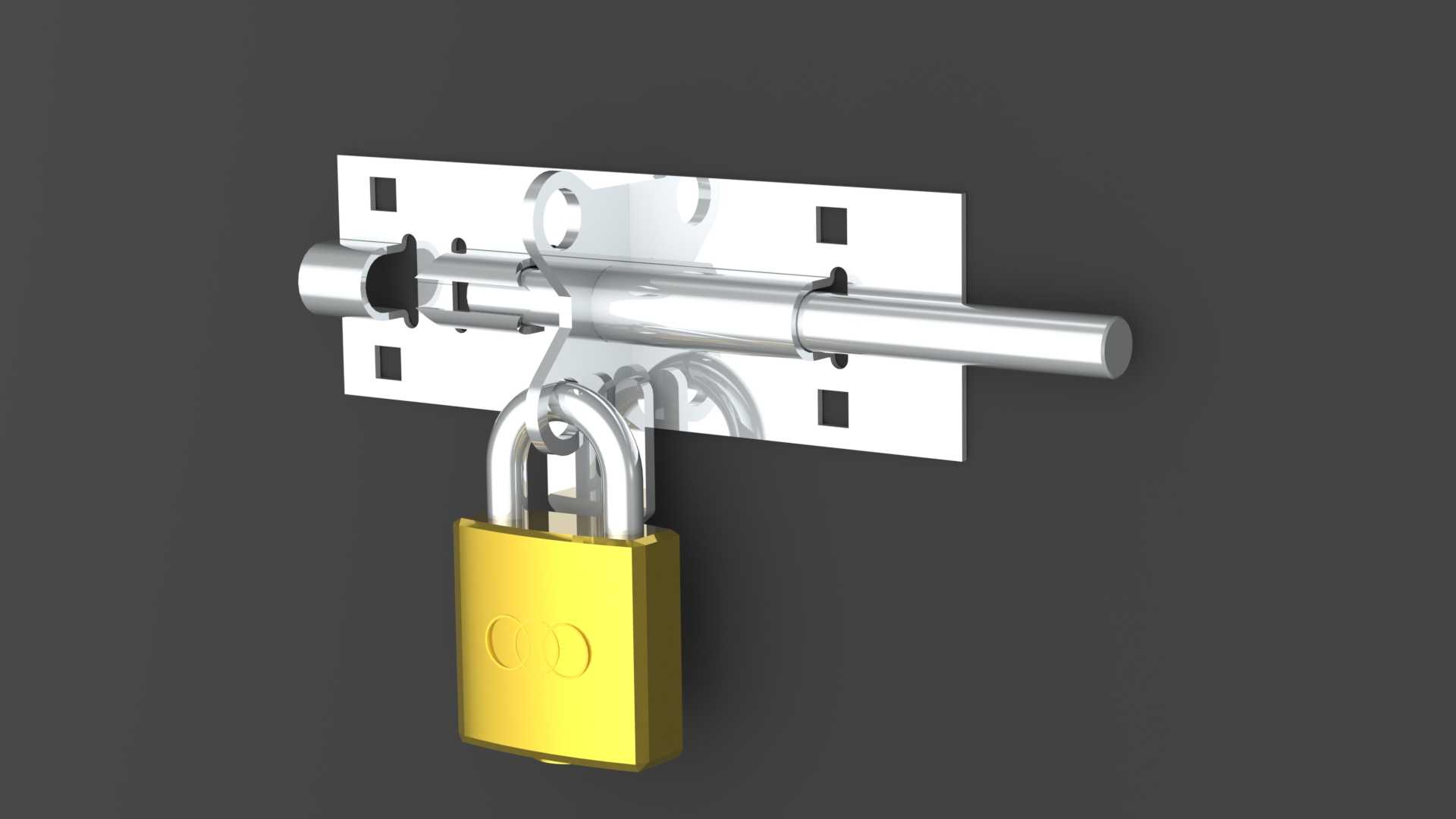

　　在民用庭院、仓储隔间、临时施工围挡、户外设备检修门这类场景里，常规的弹簧插销往往存在锁闭可靠性不足、无法额外加挂锁具的问题，这款带挂锁位的插销式门栓，就是针对这类需要简易锁闭、同时可按需追加挂锁实现权限管控的需求设计的。从结构组成来看，整套构件包含固定在门框侧的带孔安装座、可沿轴向滑动的插销杆、固定在门扇侧的导向限位座，以及插销杆上预留的挂锁穿孔——当插销杆滑动至锁闭位置时，杆身的穿孔恰好露出在导向座外侧，此时穿入挂锁即可限制插销杆的轴向位移，避免插销被外力拨开，实现基础的防盗锁止效果。设计过程中优先考虑了安装适配性，安装座与导向座均采用平板式底座，预留四个方形安装孔，可适配木质、金属、复合板材等多种常见门体材质，

　　安装时无需在门体上加工复杂的沉台或异形槽，仅需通过自攻螺丝或抽芯铆钉即可完成固定，安装孔的孔位间距经过匹配常规民用门的安装余量设计，不会出现孔位跨度过大导致门体局部强度不足的问题。插销杆采用等直径圆杆结构，滑动行程经过反复校核，锁闭状态下插入门框侧安装座的深度足够，不会因为门体晃动、外力冲撞导致插销脱出；滑动过程中导向座的内孔与杆身采用间隙配合，既保证滑动顺畅无卡滞，又不会因为间隙过大导致插销杆晃动下垂，长期使用也不会出现滑动卡顿的问题。挂锁位的设计充分考虑了常规民用挂锁的锁梁尺寸，预留的穿孔直径可适配市面上绝大多数30-50mm锁梁直径的挂锁，用户可根据自身防盗等级需求选择不同规格的挂锁，无需额外对插销进行打孔改造。

　　在实际使用场景中，这款门栓既可以单独作为普通插销使用，实现门体的快速闭合固定，比如日常庭院门的随手关闭，不需要上锁时仅需推动插销杆即可完成锁闭；当需要长时间锁闭、限制无关人员开启时，在预留孔位加挂挂锁即可，不需要额外加装其他锁具，兼顾了使用便捷性与锁闭安全性。结构上没有多余的复杂构件，所有棱角处都做了圆弧过渡处理，避免安装和使用过程中划伤操作人员，整体外露表面平整，不会勾挂衣物或者其他杂物。安装边界方面，整套构件安装完成后突出门体表面的高度经过控制，不会因为突出过多导致门体开启时与周边墙体、门框发生碰撞，适配门体与门框之间的缝隙范围较宽，即使门体安装存在一定的尺寸偏差，也能正常完成安装和使用，不需要对门体进行额外的打磨修整。

　　滑动插销的操作端做了加宽处理，操作人员带劳保手套也能方便地推动插销完成开闭动作，不会出现操作力不足或者打滑的问题。从受力角度来看，插销锁闭时的受力主要由插销杆和两个安装座承担，安装座的平板结构与门体贴合面积足够大，受力时可将冲击力均匀分散到门体板材上，不会因为局部应力集中导致门体板材开裂或者安装座变形，即使受到一定程度的外力冲撞，也能保持结构的完整性，维持锁闭状态。
