汽车发动机点火系统火花塞结构设计

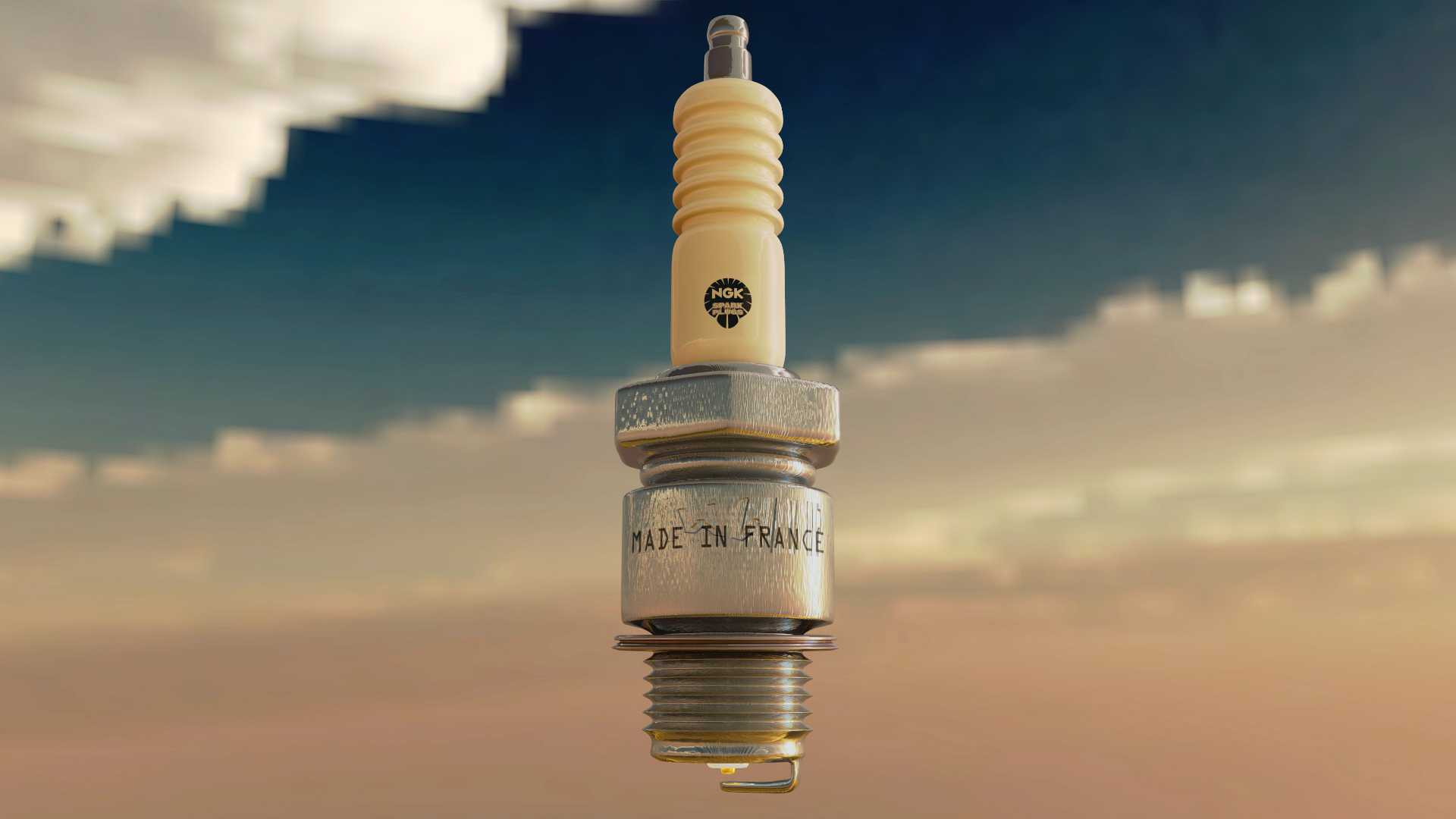

　　在往复式内燃机的点火系统设计中，火花塞是直接决定缸内燃烧效率的核心执行部件，其结构合理性直接影响发动机的动力输出、燃油消耗率与排放表现，广泛适配乘用车、商用车、小型通用动力机械、摩托车等搭载汽油发动机的设备，是发动机点火回路末端的关键功能件。从实际工况出发，火花塞的工作环境极为苛刻，需要长期承受缸内2000℃以上的瞬时燃烧高温、3-5MPa的爆发压力，同时还要耐受点火瞬间上万伏的高压电冲击，以及燃烧产物的化学腐蚀，因此在结构设计上需要同时兼顾绝缘性能、密封性能、导热性能与电极耐损耗能力。这款火花塞的结构设计遵循传统侧置电极火花塞的成熟构型，从上至下依次为接线螺母、陶瓷绝缘体、金属壳体、中心电极与侧电极几个核心部分，

　　各部件的配合尺寸严格匹配发动机缸盖的安装边界。金属壳体采用六角头部设计，适配标准套筒的拆装力矩要求，壳体下部的螺纹段为标准公制安装螺纹，螺纹大径、螺距、有效旋合长度均严格对应主流小排量汽油机缸盖的火花塞安装孔尺寸，安装时的拧紧力矩需要控制在合理区间，既要保证密封垫圈的压缩量实现燃烧室与外界的气体密封，又要避免力矩过大导致壳体断裂或者螺纹滑牙。陶瓷绝缘体是火花塞的核心绝缘部件，采用高氧化铝陶瓷材质烧结成型，上部设计有多道伞棱结构，该结构的作用是增加爬电距离，避免点火高压在绝缘体表面出现闪络放电，同时伞棱的结构也能减少外界灰尘、油污在绝缘体表面的附着，降低高压漏电的概率。绝缘体下部的瓷芯尖端伸入燃烧室内部，其伸出长度直接决定火花塞的热值等级，热值匹配是火花塞选型的核心参数，热值过低会导致火花塞散热不足，引发早燃、电极烧蚀；热值过高则会导致火花塞工作温度过低，积碳附着在电极表面引发点火失效。中心电极嵌入陶瓷绝缘体内部，上端通过导电密封玻璃与接线端子连接，下端伸出瓷芯尖端，与焊接在金属壳体端面上的侧电极形成点火间隙，该间隙的尺寸直接影响点火能量与击穿电压，间隙过大需要更高的点火电压才能击穿混合气，容易出现高速断火；间隙过小则点火能量不足，火焰核形成速度慢，燃烧效率下降。金属壳体与陶瓷绝缘体之间采用多层密封结构，通过内密封垫圈的冷压变形实现两者之间的静态密封，避免缸内高温高压气体从壳体与绝缘体的配合间隙泄漏，

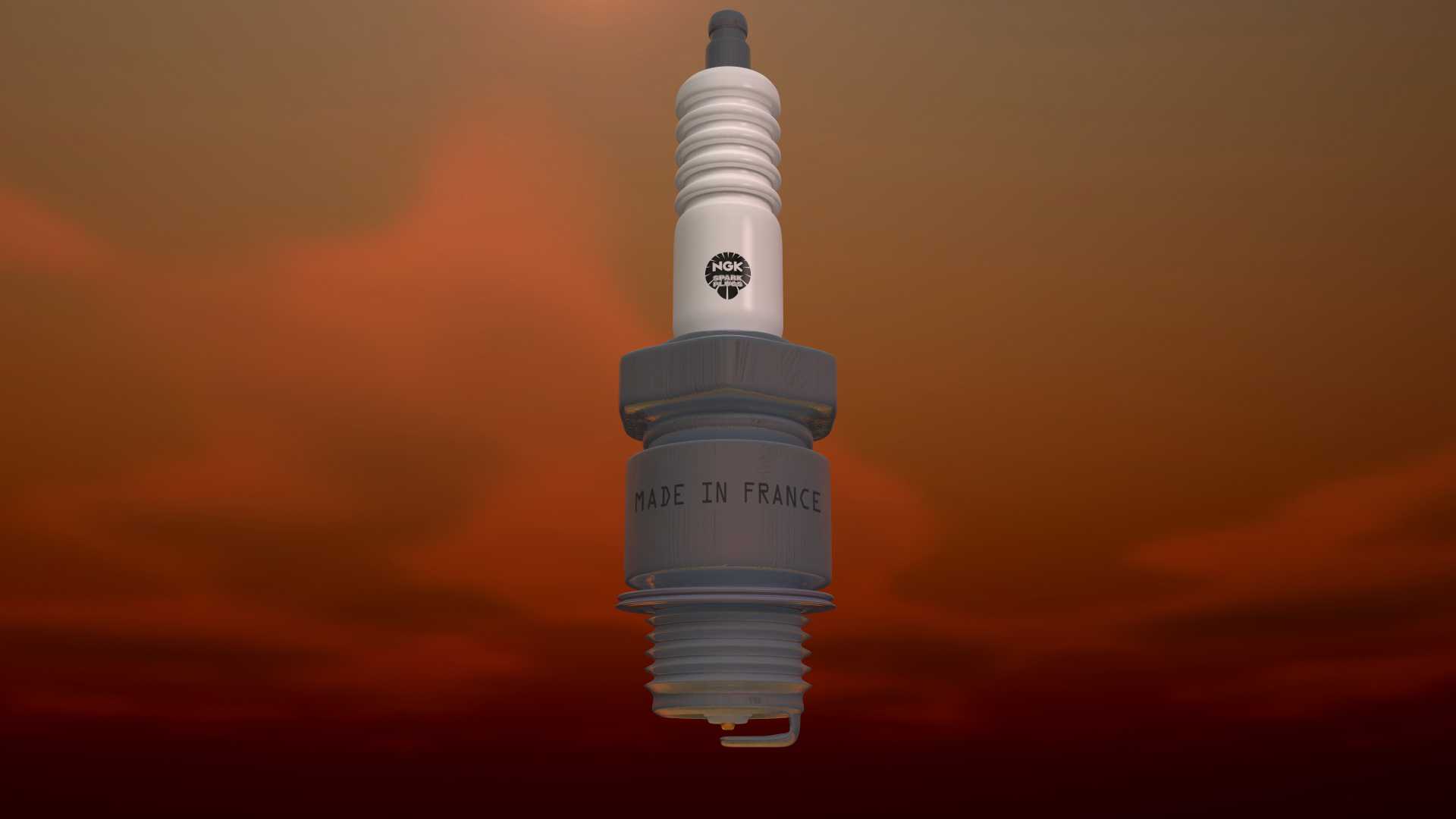

　　同时该密封结构也能起到一定的缓冲作用，吸收发动机工作过程中产生的振动，避免陶瓷绝缘体受应力冲击开裂。中心电极与侧电极的材质通常采用镍基合金添加铬、锰等元素提升耐高温腐蚀性能，高性能版本会在电极端面焊接铂、铱等贵金属触点，在缩小电极直径的同时提升耐烧蚀能力，细电极能够降低点火所需的击穿电压，同时让火焰核的形成更加顺畅，提升稀薄燃烧工况下的点火稳定性。在三维建模过程中，需要重点关注各配合面的尺寸公差，比如金属壳体与陶瓷绝缘体的配合过盈量、螺纹段的尺寸精度、六角头部的对边尺寸公差，同时要还原绝缘体伞棱的曲面造型、电极端部的倒角细节，以及壳体表面的滚压标识区域结构。安装边界方面，除了螺纹旋合长度之外，还要考虑火花塞伸入燃烧室的突出量，

　　突出量过大会导致电极与活塞运动发生干涉，突出量过小则火焰核传播距离过长，燃烧速度下降。在实际发动机台架测试中，火花塞的工作温度需要维持在450-850℃的自清洁温度区间，这个温度区间内附着在绝缘体表面的积碳会被高温灼烧分解，不会出现积碳导电导致的漏电问题，同时温度也不会过高引发炽热点火。不同的发动机压缩比、增压形式、点火能量都会对火花塞的选型提出不同要求，自然吸气小排量发动机通常选用中等热值的火花塞，涡轮增压高功率发动机则需要选用冷型火花塞，提升散热能力匹配更高的热负荷。建模时还要注意密封垫圈的结构，密封垫圈为冲压成型的铜质或者铁质环形垫片，安装后被压缩至规定厚度，其压缩量是判断安装力矩是否合格的直观参考，同时垫圈的导热作用也能将陶瓷绝缘体传递的部分热量通过金属壳体传导至缸盖，辅助实现火花塞的热平衡。侧电极的折弯角度与焊接位置也需要精准还原，侧电极与中心电极的对正精度直接影响点火间隙的一致性，若焊接偏斜会导致间隙不均匀，部分区域点火能量不足，出现怠速抖动、动力下降的问题。
