费斯托型气弹簧阻尼支撑构件

　　日常做设备结构方案的时候，气弹簧这类小部件往往是最容易被忽略，但又直接影响整机操作体验的存在，这次拆解建模的这款费斯托结构的活塞式阻尼支撑，在各类工业设备、工装夹具甚至民用设施的开合、支撑场景里都有极高的出镜率。先从实际应用场景说起，这类带阻尼的活塞式支撑，最常见的使用场景是设备检修门的开合支撑，比如大型机柜的侧开门、自动化设备的安全防护上盖，还有工装夹具的翻转定位板，甚至是物流设备的翻盖储物仓，它不需要额外的动力源，依靠内部填充的惰性气体压力配合活塞阻尼结构，就能实现开启时的助力、悬停时的位置保持、关闭时的缓冲减速，避免门板或者盖板因为自重快速下坠造成磕碰、夹手的安全隐患。

　　从功能特性上看，这款构件的核心功能分为三个部分，第一是轴向的支撑力输出，通过内部活塞两侧的压差产生稳定的轴向推力，推力值根据内部充气压力匹配不同负载需求，建模的时候特意还原了活塞与缸筒内壁的配合间隙，这个间隙值直接决定了支撑力的线性度，间隙过大会出现压力泄漏、支撑力衰减快的问题，间隙过小则会增大活塞杆伸缩的摩擦阻力，出现卡滞、伸缩不畅的故障。第二是阻尼缓冲功能，在活塞上设计有专门的阻尼孔结构，当活塞杆快速伸出或者缩回时，阻尼孔会限制内部气体的流动速度，从而产生与运动速度正相关的阻尼力，避免构件运动到行程端点时出现硬冲击，这点在重型盖板的应用场景里尤为重要，没有阻尼的普通气弹簧在盖板关闭到最后10%行程时，会因为重力加速度产生很大的冲击力，长期使用会造成门板铰链变形、连接部位螺栓松动。第三是行程末端的位置保持，当活塞杆伸出到最大行程位置时，活塞端面会与缸筒端部的限位结构贴合，配合内部气压的持续推力，能够稳定保持在最大伸出位置，不需要额外的锁止机构就能让被支撑的部件保持在开启状态，方便操作人员进行设备检修、工件取放等操作。

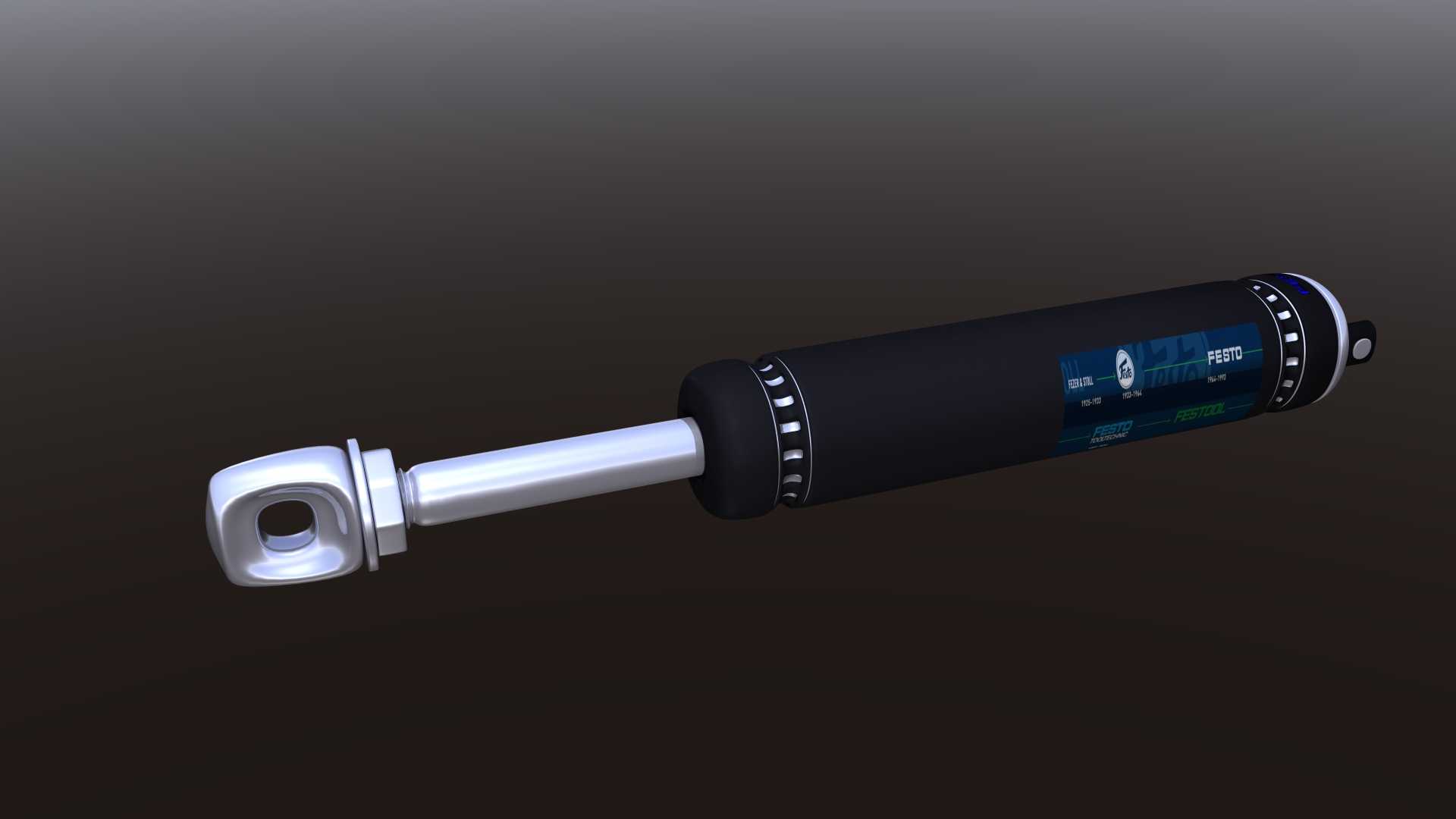

　　再说到设计思路，整个构件的结构完全遵循气动元件的模块化设计逻辑，首先是两端的连接接头，采用的是球铰式吊耳结构，这种结构的好处是可以补偿安装面的角度误差，因为实际设备安装的时候，很难保证气弹簧的安装轴线与门板开合的运动轨迹完全同轴，球铰结构可以在一定角度范围内自由转动，避免活塞杆受到侧向力，要知道侧向力是气弹簧使用寿命的最大杀手，长期受侧向力会造成活塞杆表面镀层磨损、密封件偏磨，很快就会出现漏气泄压的问题。然后是活塞杆部分，采用的是表面镀硬铬的光轴结构，建模的时候还原了活塞杆端部的密封槽结构，密封件采用的是双唇口密封圈，一道唇口负责阻挡外界的灰尘、水汽进入缸筒内部，另一道唇口负责密封内部的高压气体，两道密封之间还预留了润滑脂存储槽，保证活塞杆伸缩过程中始终有润滑介质，降低密封件的磨损速度。缸筒部分采用的是薄壁无缝钢管结构，内壁做了滚压抛光处理，表面粗糙度控制在Ra0.8以下，减少活塞运动时的摩擦阻力，缸筒外壁做了氧化发黑处理，提升防锈能力，同时在缸筒表面预留了标识区域，用来标注支撑力参数、行程参数、生产批次等信息，方便选型的时候快速识别参数。

　　关于外形尺寸与安装边界，这款气弹簧的总长度在完全缩回状态下是215mm，完全伸出状态下的总长度是330mm，对应的有效行程是115mm，缸筒的外径是22mm，活塞杆的直径是10mm，两端连接吊耳的安装孔直径是8mm，安装的时候需要注意两个安装点的位置计算，首先要确定被支撑部件的重心位置，气弹簧的安装支点要尽量靠近重心的旋转切线方向，保证支撑力的力臂足够大，用最小的支撑力就能平衡部件的自重。安装边界方面，缸筒部分需要预留至少25mm的径向安装空间，避免缸筒与周围的结构件发生干涉，活塞杆伸缩方向上要预留至少10mm的余量，避免加工误差造成行程顶死，另外要注意安装方向，尽量让缸筒在上、活塞杆在下的方向安装，这样可以让缸筒内的润滑脂始终浸润到密封件位置，延长密封件的使用寿命，如果必须反向安装的话，需要在选型的时候加大一个规格的支撑力，抵消活塞杆自身重量带来的力值损耗。

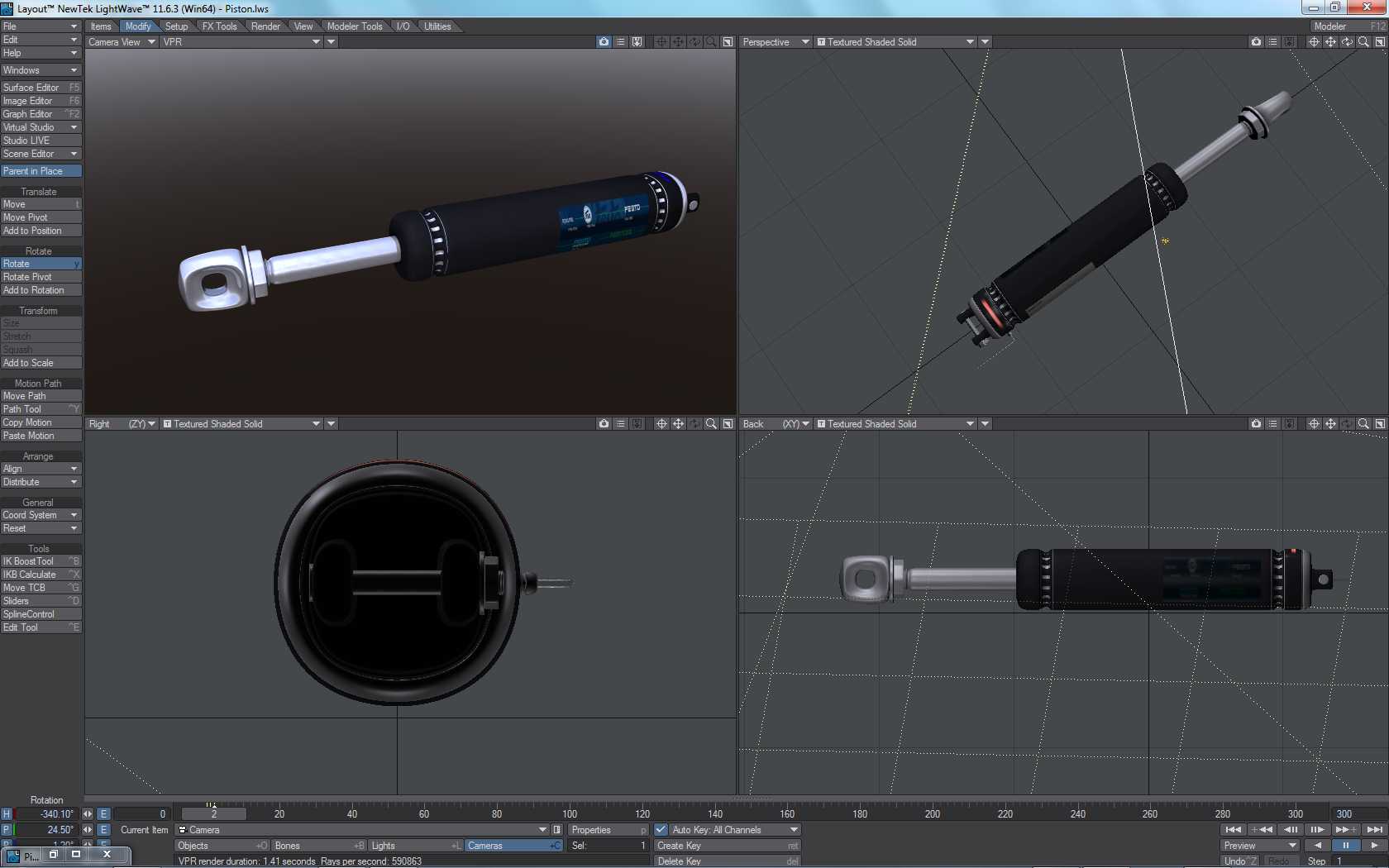

　　实际建模过程中，特意还原了活塞组件上的导向环结构，导向环采用的是聚四氟乙烯填充铜粉的材质，嵌在活塞的外圆槽里，既可以给活塞提供径向支撑，避免活塞与缸筒内壁直接金属接触，又因为聚四氟乙烯材质的自润滑特性，不需要额外添加润滑油就能长期稳定工作。还有端部的防尘罩结构，在活塞杆伸出的位置设计了橡胶防尘套，阻挡车间里的切削液、铁屑、灰尘附着在活塞杆表面，避免这些杂质随着活塞杆的伸缩被带入密封件位置，造成密封件划伤。很多新手工程师在选型气弹簧的时候，往往只看支撑力和行程两个参数，忽略了安装角度、环境温度、运动速度这些边界条件，比如在低温环境下使用的话，内部气体会因为温度降低出现压力下降，支撑力会出现10%-15%的衰减，选型的时候就要把这个衰减量考虑进去，提前预留足够的力值余量；如果是在有切削液、腐蚀性气体的环境里使用，就要选择不锈钢材质的缸筒和活塞杆，配合氟橡胶材质的密封件，提升耐腐蚀性。另外在做运动仿真的时候，一定要把气弹簧的阻尼特性参数加进去，不然仿真出来的开合动作会和实际情况有很大偏差，出现开启速度过快、关闭时冲击力过大的问题，很多设备在现场调试的时候才发现气弹簧选型不合适，反复更换参数耽误项目进度，本质上就是在设计阶段没有把这些细节参数考虑到位。
