带式输送机从动滚筒栅格结构设计

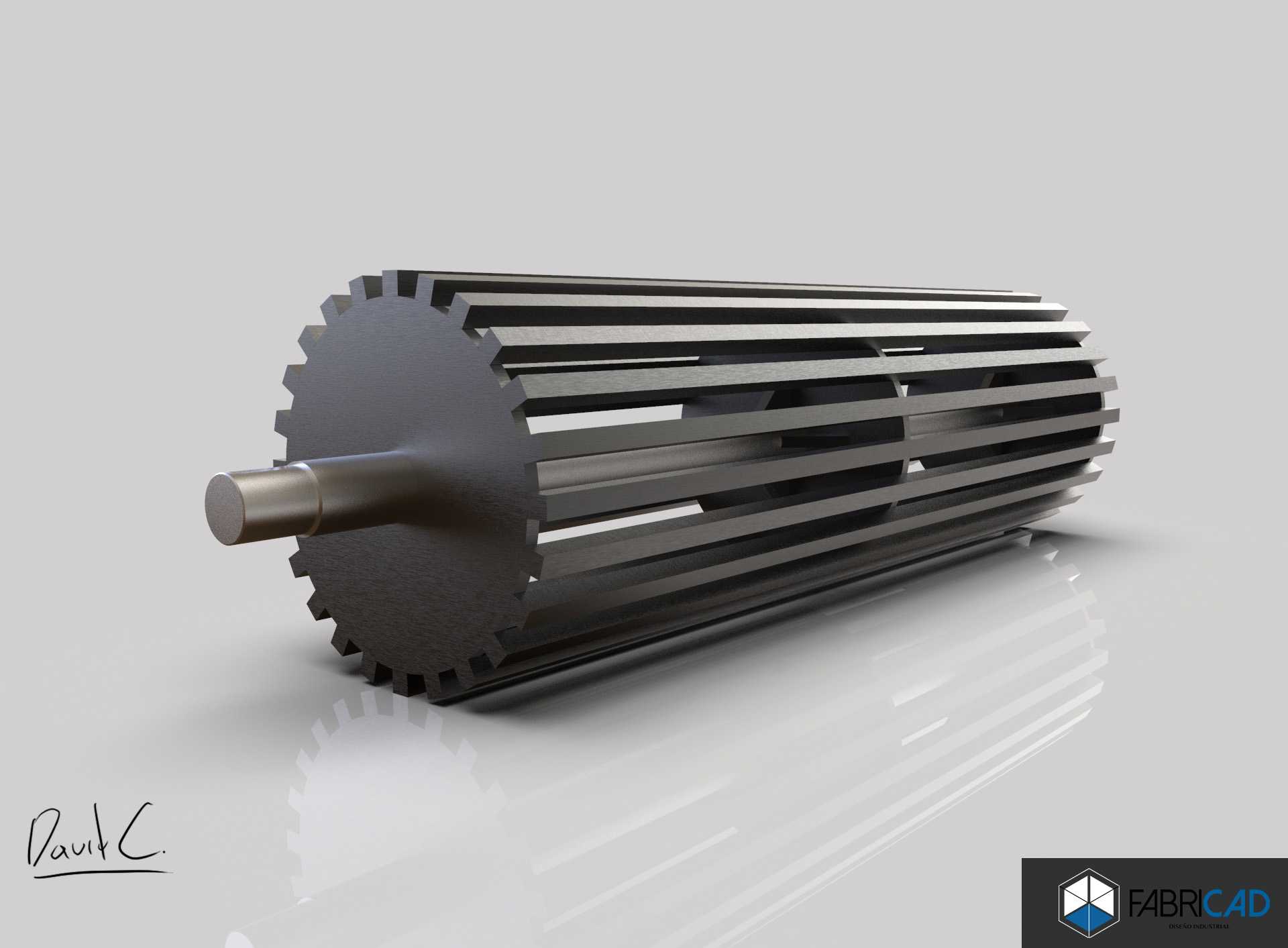

　　在散料、包装件连续输送的生产场景里，从动滚筒作为带式输送机的核心改向与支撑部件，其结构设计直接影响整条输送线的运行稳定性与维护成本。不同于常规光面或包胶实心滚筒，这款栅格结构的从动滚筒，最初是针对潮湿、粘黏物料输送场景做的定向优化——比如食品加工线的带水物料输送、矿山筛分后的湿料转运、建材行业的粉料短途输送，常规实心滚筒运行时很容易粘附物料，造成皮带跑偏、局部磨损加剧，甚至出现皮带打滑的问题，栅格镂空的结构能让粘附在皮带表面的细碎物料、积水从栅格间隙自然掉落，避免物料在滚筒与皮带接触面堆积，大幅降低日常清理的频次。从结构设计逻辑来看，这款滚筒采用多根平行布置的纵向栅条替代整面筒皮，栅条两端固定在两侧的端盘上，

　　其中一侧端盘集成了齿轮结构，可适配需要从动端同步传动的特殊输送工况，比如需要配合测速装置、或者与相邻输送单元做联动的场景，不需要额外加装传动链轮，直接通过端盘齿轮即可实现动力匹配。中心轴采用阶梯轴设计，两端的轴颈尺寸适配常用的带座外球面轴承安装位，安装时不需要额外加工转接套，直接匹配市面上主流的UC系列轴承座即可完成固定，轴肩位置做了圆角过渡，避免长期交变载荷下出现应力集中断裂的问题。栅条的排布间距经过反复校核，既要保证足够的镂空率实现排料排水，又要避免栅条间隙过大造成皮带接触面支撑不足，导致皮带运行时出现波浪形变形，栅条的截面采用矩形结构，相比圆形栅条，与皮带的接触面积更大，单位面积的接触压强更低，能减少皮带背面的压痕磨损，

　　延长皮带的使用寿命。端盘与栅条的连接采用满焊工艺，焊接位置做了打磨处理，避免焊渣凸起刮伤皮带，端盘上的齿轮齿形经过调质处理，齿面硬度满足长期啮合传动的磨损要求，不需要额外做齿面淬火就能适配轻载联动的工况。从安装边界来看，这款滚筒的轴向总长度适配常用的500mm、650mm带宽的输送机机架，两侧轴头的伸出长度预留了轴承座安装与张紧调节的余量，安装时可以直接替换同规格的常规光面从动滚筒，不需要改动原有输送机的机架结构，张紧行程与常规滚筒保持一致，不需要重新计算张紧装置的调节范围。在实际使用场景中，这款栅格滚筒尤其适合倾斜布置的带式输送机，倾斜输送时物料携带的积水、粉料更容易在重力作用下从栅格间隙排出，不会因为筒面积料造成皮带打滑偏移，

　　相比包胶滚筒，在粘湿物料工况下的维护周期能延长三倍以上，不需要频繁停机清理筒面粘附的物料。设计时还考虑了动平衡问题，所有栅条的下料长度、重量误差控制在极小范围内，端盘与中心轴的装配采用同轴度定位工装，保证滚筒整体的动平衡精度满足1.5m/s带速下的运行要求，不会出现高速运行时的径向跳动问题，避免因为滚筒跳动造成的皮带跑偏、机架振动等连带问题。另外，栅格结构的滚筒相比同规格实心滚筒，整体重量降低了40%左右，安装时不需要大型吊装设备，两名维护人员即可完成更换作业，降低了现场安装维护的人力成本，同时转动惯量更小，输送机启动时的负载更低，能一定程度上降低驱动电机的启动功率损耗。在一些需要对输送物料做透气沥干的场景，比如果蔬清洗后的输送线、电镀件沥水输送线，这款栅格滚筒还能配合下方的接水盘，实现输送过程中的自然沥水，不需要额外在输送线上加装沥水段，节省整条生产线的布置空间。
