带加强筋网孔结构工业塑料周转箱

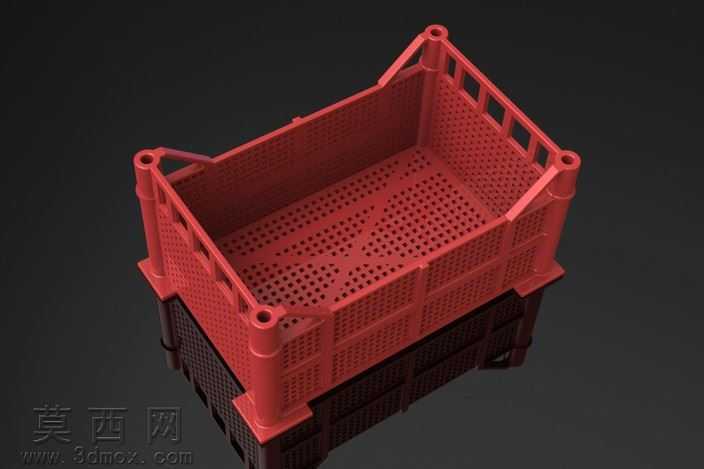

本作品为工业用塑料周转箱三维建模作品，建模过程采用SolidWorks完成全参数化设计，整体建模逻辑遵循注塑件生产的工艺要求，从基础草绘开始逐步搭建整体结构。首先绘制箱体底部的堆叠定位结构，底部设置有与同规格箱体匹配的嵌套凸台，可实现空箱堆叠时的精准对位，避免周转过程中箱体滑落，底部同时设计有网格状加强筋，在不增加整体壁厚的前提下大幅提升底部承重能力，避免装载重物时底部出现凹陷变形。箱体侧壁采用网孔式镂空设计，建模时通过线性阵列命令完成均匀排布的透气孔绘制，孔位边缘均做了圆角过渡处理，避免应力集中导致的侧壁开裂，同时镂空结构可有效减轻箱体自身重量，降低生产原料消耗，也能在清洗周转箱时快速沥干水分，适合仓储物流环节的物料周转使用。箱体四个角柱做了加厚处理，角柱顶部设计有一体式的吊装孔位，可配合吊具实现整箱物料的吊装转运，角柱外侧设置有竖向加强筋，从底部一直延伸至箱体顶部，提升侧壁的抗冲击能力，避免叉车转运或者堆垛时边角碰撞破损。箱体顶部边缘做了外翻式加厚边设计，既可以提升箱体口部的结构强度，避免抓取时口部变形，也能在箱盖配套使用时实现精准扣合。渲染环节采用Keyshot完成材质与场景搭建，箱体主体赋予红色改性PP塑料材质，调整材质的粗糙度与反光度还原注塑件的哑光质感，底部嵌套结构赋予深黑色耐磨塑料材质，场景采用深色渐变背景，搭配三点布光方案，主光从侧上方打亮箱体主体结构，辅光补全暗部细节，轮廓光勾勒箱体边角线条，清晰展现网孔结构、加强筋布局、角柱吊装位等细节特征。建模过程中所有壁厚均保持均匀一致，所有转角位置均设置了符合注塑工艺要求的圆角，避免生产过程中出现缩水、缺胶等问题，整体结构完全匹配实际注塑生产的工艺要求，可直接用于模具设计参考，也可用于物流仓储场景的三维可视化展示。
