卡车拖车牵引连接转盘结构设计

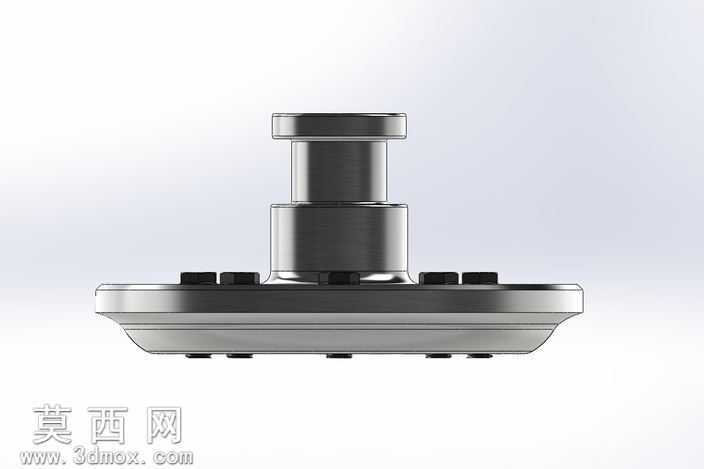

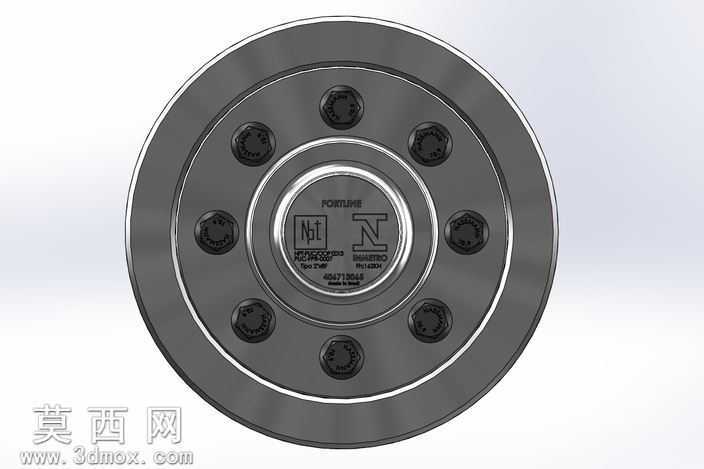

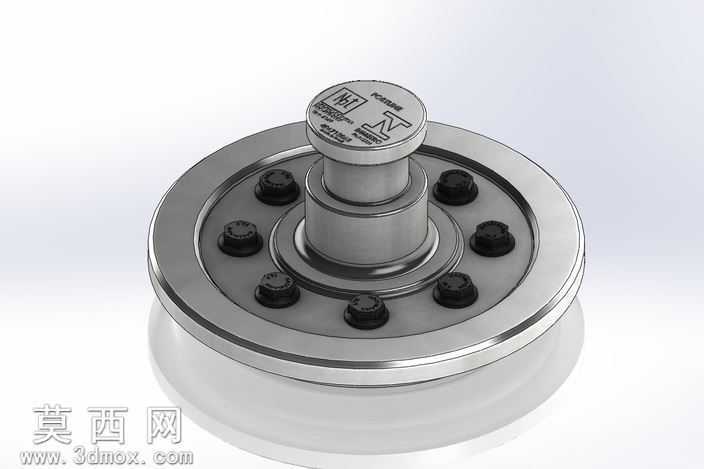

本作品为卡车与拖车配套使用的牵引连接转盘三维设计，采用SolidWorks完成全参数化建模，建模过程严格遵循商用车牵引装置的实际尺寸规范，对每一处结构细节做了精准还原。整体模型以回转体结构为核心，中心为阶梯式牵引销主体，销体顶部做了标识刻印结构的细节还原，表面采用金属蚀刻纹理的材质表现，还原实际产品的标识冲压效果。外围的转盘法兰盘采用环形结构设计，盘面均匀分布八组内六角紧固螺栓，螺栓与法兰盘的沉头孔做了精准的配合约束，每一处螺纹细节、螺栓头部的内六角槽特征都完整建模，没有做简化省略。法兰盘的边缘做了圆角过渡处理，避免应力集中的结构设计完全符合实际牵引部件的工程要求，转盘与中心牵引销之间设置了多层阶梯轴肩结构，保证转动过程中的同轴度与承载能力。渲染阶段采用金属材质体系，主体结构赋予磨砂合金钢材质，表面设置细微的金属颗粒质感与低粗糙度反射效果，螺栓部分采用发黑处理的高强度钢材材质，与法兰盘的亮面金属形成质感区分，背景采用渐变浅灰环境，搭配柔和的顶光与侧补光，突出金属部件的轮廓层次与结构细节，清晰展现各部件的装配关系。设计过程中优先考虑部件的承载性能与转动灵活性，回转接触面做了平行度约束的结构设计，保证牵引过程中转盘可以顺畅随转向动作转动，避免行驶过程中的卡滞问题，所有连接部位的尺寸都参考通用挂车牵引装置的行业标准设定，可直接用于结构展示、原理教学以及后续的工程参考。
