工业激光编码器安装固定支撑座结构

　　在工业自动化生产线的检测工位、物料追溯打标工位、精密位移测量场景中，激光编码器的安装稳定性直接决定了检测数据的精度与设备运行的可靠性，这款支撑结构正是为解决激光编码器在复杂工业现场的安装适配问题而设计。从实际使用场景来看，这类支撑座常应用于包装生产线的喷码定位工位、电子制造流水线的PCB板激光打标对位、金属加工件的尺寸在线检测环节，需要在设备持续运行产生振动、车间存在少量切削液或粉尘飞溅的环境下，保持激光编码器的发射端与接收端位置不发生偏移，避免出现检测丢步、打标错位、测量数据跳变等问题。

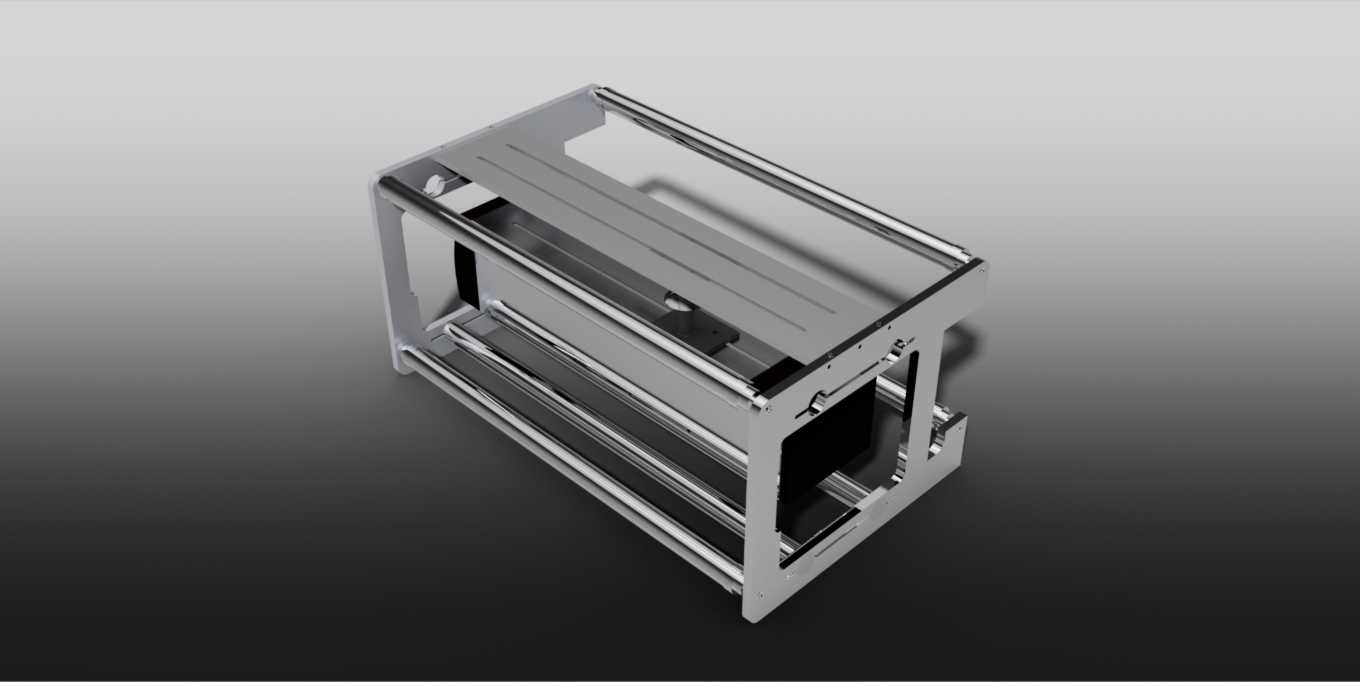

　　设计过程中优先考虑了安装的适配性与刚性需求，整体采用框架式镂空结构，主体承载部分通过折弯与焊接工艺成型，两侧设置的平行导杆结构既可以作为安装时的导向基准，也能在调整编码器位置时提供平滑的滑动支撑，无需额外加装导轨组件就能实现前后位置的微调，适配不同焦距的激光编码器安装需求。框架的上下端面预留了多组标准化安装孔位，孔位间距按照工业常用的安装基准设计，既可以通过螺栓直接固定在设备的型材机架上，也能搭配转接板实现角度微调，满足不同安装面的装配要求。

　　从结构刚性角度考量，支撑座的侧壁采用了加厚的板材设计，在受力集中的安装孔位周边做了局部翻边加强，避免长期受设备振动影响出现安装孔滑牙、结构变形的问题；镂空的框架设计一方面减轻了整体自重，降低对安装机架的负载要求，另一方面也能为激光编码器的接线、散热留出足够空间，避免线缆被结构件挤压破损，同时减少车间粉尘在结构表面积攒的概率，降低日常维护的清理难度。

　　安装边界方面，这款支撑座的整体外形尺寸适配市面上绝大多数工业级激光编码器的安装尺寸，内部容纳空间可以覆盖常规体积的激光编码传感器，安装时需要注意预留出编码器接线端的线缆弯曲半径，同时保证支撑座安装面与被测工件表面的平行度误差控制在0.1mm以内，避免激光入射角度出现偏差影响检测精度。在与设备机架连接时，建议采用弹性垫圈搭配防松螺栓进行固定，对于振动幅度较大的冲压、锻压周边工位，可以在支撑座与安装面之间加装薄橡胶减震垫，进一步过滤设备传递的振动，保障激光编码器的运行稳定性。

　　在实际选型适配时，需要确认所使用的激光编码器的外形尺寸与接线方向，若编码器侧方出线，可通过调整支撑座的安装方向来适配走线需求，无需额外对结构进行二次加工；支撑座表面做了防锈处理，能够适应车间常规的温湿度环境，若应用在有腐蚀性气体的化工生产场景，可更换为不锈钢材质的同结构支撑件，整体安装逻辑与尺寸基准保持一致，无需重新设计安装转接方案。
