二十四音全复音四十八孔口琴结构设计

　　这款四十八孔复音口琴的三维结构设计，核心围绕吹奏类乐器的实际使用需求展开，在建模阶段优先还原了产品的外部装配关系与核心功能结构，未对内部簧片等精密发声组件做细化建模，可作为乐器外观验证、装配干涉检查、产品展示类场景的基础数模使用。从实际应用场景来看，这类复音口琴多用于日常音乐演奏、入门教学、文创产品展示以及乐器周边衍生设计场景，数模可直接对接外观手板打样环节，也可作为教学演示素材帮助初学者理解口琴的外部构造与持握边界。

　　从功能特性层面来看，该款口琴为二十四音全复音规格，上下两排对应音孔呈错位排布，吹奏时上下簧片同时振动产生复音特有的音色，建模过程中严格遵循实际产品的音孔排布逻辑，每个音孔的开口尺寸、相邻孔位间距都参考量产口琴的通用参数设置，保证持握时手指的卡位与实际产品一致，不会出现孔位偏移导致的持握违和感。口琴两端的固定端盖做了圆角过渡处理，对应实际产品中固定盖板与琴格的铜制铆钉位置，数模中还原了端盖处的凸起固定结构，可用于验证端盖与琴身主体的装配间隙，避免后续开模时出现盖板与琴格错位的问题。

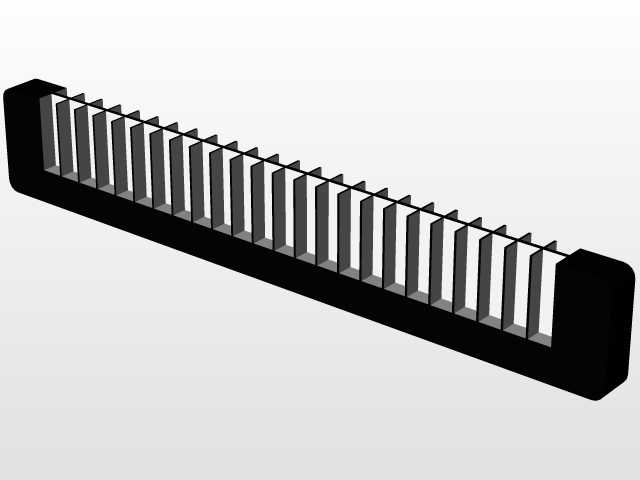

　　设计思路上，建模优先保证整体外形的装配合理性，琴身主体分为上盖板、下盖板、中间琴格三个核心装配部分，各部分的配合面做了贴合处理，没有多余的干涉面，盖板表面的蚀刻标识区域做了凹陷处理，可直接对接后续的表面丝印或蚀刻工艺，不需要额外调整曲面。琴格部分的音孔为贯通式结构，孔壁厚度参考量产ABS琴格的通用壁厚设置，既保证结构强度，也避免壁厚过大导致的整体重量超标，影响长时间持握的手感。考虑到这类口琴多为入门使用者设计，整体外形的边缘都做了R0.8的圆角处理，没有尖锐棱角，避免持握或吹奏时划伤手部或唇部，这一细节在建模时通过全局圆角命令统一处理，同时保证了各圆角过渡的顺滑度，不会出现曲面褶皱。

　　外形尺寸与安装边界方面，该款口琴整体长度控制在180mm区间，宽度28mm，厚度22mm，和市面主流四十八孔复音口琴的尺寸参数保持一致，可直接适配通用的口琴保护套、收纳盒等周边配件，不需要额外调整配件尺寸。两端的固定铆钉中心距为172mm，对应实际产品中盖板与琴格的固定孔位，若后续需要细化内部簧片结构，可直接在现有琴格的基础上拆分簧片槽、簧片固定座等结构，现有数模的装配基准完全匹配实际产品的安装基准，不需要重新定位坐标系。琴身的吹嘴面做了1.5度的微倾斜处理，贴合吹奏时唇部的接触角度，这一细节是参考人体工学参数设置的，避免平直吹嘴面长时间吹奏带来的唇部不适感，建模时通过曲面偏移命令实现该倾斜角度，保证整个吹嘴面的倾斜度均匀一致，没有局部高低差。

　　从结构验证的角度来说，现有数模可完成整体的装配干涉检查、外观曲面质量分析、重心位置测算等基础设计验证工作，整体重心位于琴身长度方向的中点位置，持握时不会出现一端偏重的问题，符合长时间吹奏的配重要求。盖板与琴格的配合面预留了0.1mm的装配间隙，可适配实际生产中的喷涂、电镀等表面处理带来的厚度增加，不会出现装配时盖板扣合不严的问题。音孔的排布间距为3.2mm，对应每个音孔的有效吹气宽度为2.8mm，既保证相邻音孔之间有足够的隔档强度，也避免孔距过小导致吹奏时容易串音的问题，这一参数是参考多款量产复音口琴的实际孔距设置的，符合吹奏时的气流控制习惯。
