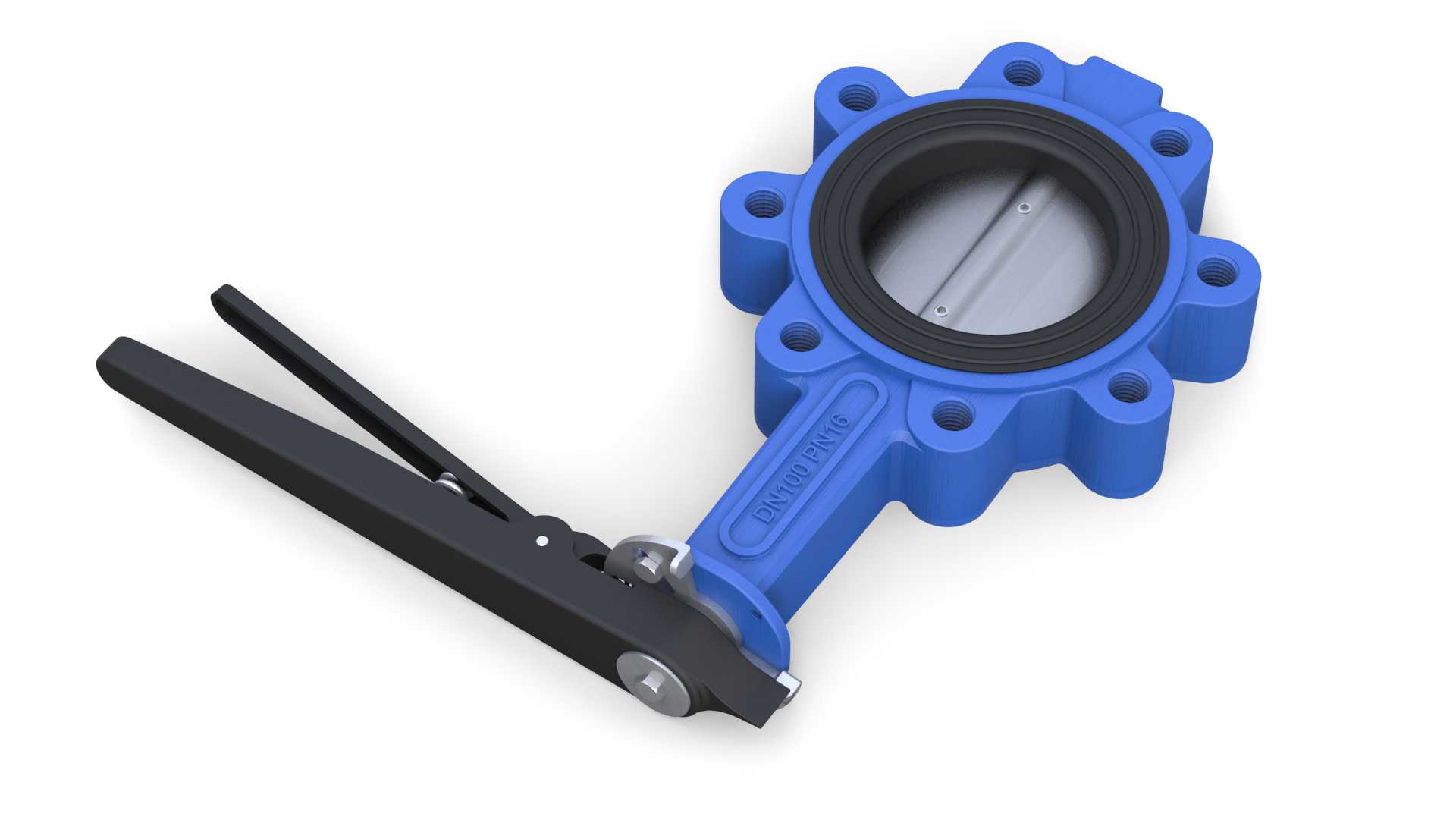

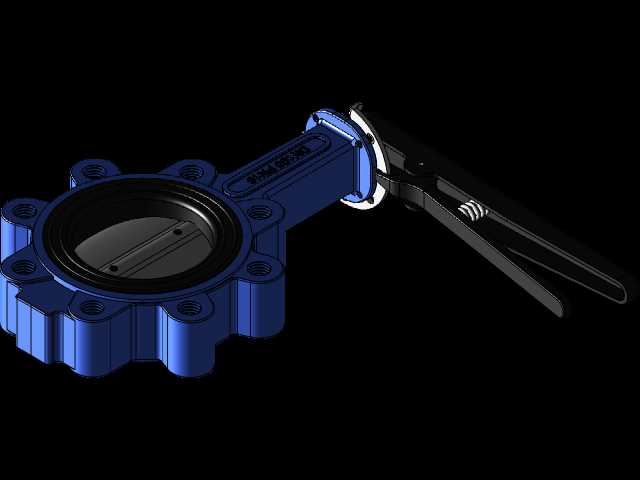

手柄驱动对夹式凸耳弹性密封蝶阀结构

　　在市政给排水、暖通空调循环水、化工低压流体输送、一般工业制程管路的现场工况里，这类手动凸耳式弹性座封蝶阀是出镜率极高的管路通断控制部件，相比同口径的闸阀、截止阀，它的结构长度更短，安装占用的管段轴向空间更小，尤其适合管廊排布紧凑、安装操作空间受限的现场场景。从实际使用逻辑来看，它的核心作用是通过驱动手柄带动阀杆旋转，让阀板在0-90度范围内回转，实现管路内流体的通断控制，也可在一定范围内做节流调节，但常规工况下更多用于全开全关的截断场景，避免阀板长期处于半开位置受流体冲蚀，缩短密封件的使用寿命。

　　从结构设计的细节来看，这款蝶阀采用凸耳式对夹连接结构，阀体周向分布带内螺纹的连接凸耳，安装时既可以穿通长螺栓夹持在两片管路法兰之间，也可以在单侧管路拆卸的工况下，通过凸耳内螺纹实现单侧法兰的固定，避免另一侧管路介质泄漏，这一设计相比普通光面对夹蝶阀，适配的安装场景更灵活，尤其适合需要经常单侧检修、末端管路接驳的工位。阀座采用整体包覆式弹性橡胶结构，密封面完全覆盖阀体与阀板的接触圆周，依靠橡胶的弹性变形补偿阀板与阀座之间的装配间隙，不需要额外施加过大的密封比压就能实现可靠密封，操作手柄的启闭力矩更小，现场手动操作不需要借助加长力臂就能完成启闭动作，降低一线运维人员的操作强度。

　　驱动部分采用杠杆式手柄结构，手柄上带有定位卡槽，可配合阀体上的定位块实现阀板开度的档位锁定，避免管路内流体压力波动导致阀板自行转动，出现误启闭的问题。阀杆与阀板采用扁方加销钉的连接结构，传动过程中无多余间隙，手柄的转动角度与阀板的实际开度高度匹配，现场操作人员可以通过手柄的指向直观判断阀板的开关状态，不需要额外加装开度指示装置。阀体采用一体式铸造结构，流道内壁做圆弧过渡处理，阀板处于全开位置时，流道的通径损失小，流体通过时的流阻系数远低于同口径的截止阀，能有效降低管路输送过程中的压力损失，减少泵组的输送能耗。

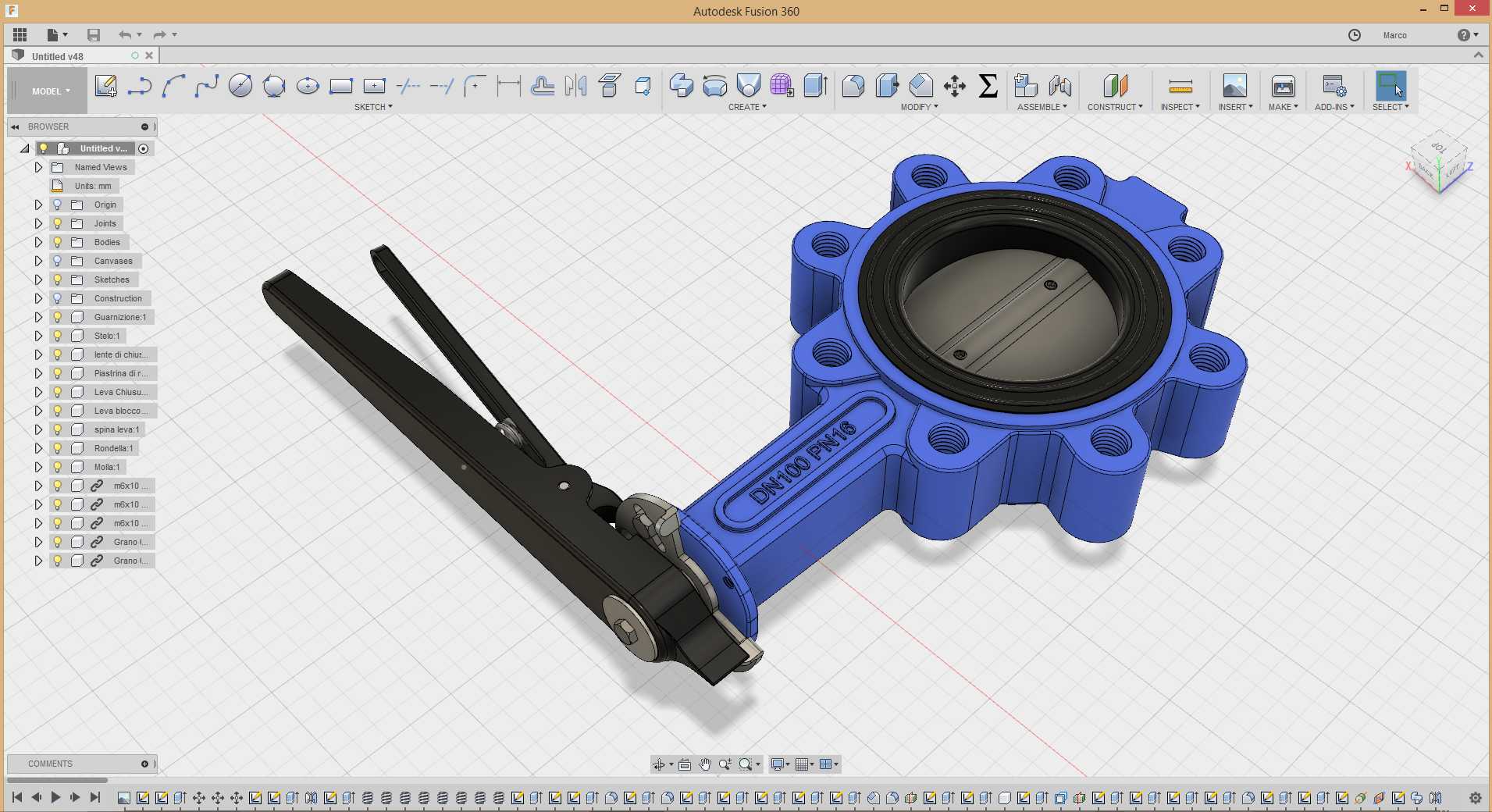

　　从安装边界的尺寸逻辑来看，这类蝶阀的结构长度严格遵循通用对夹蝶阀的尺寸规范，两端法兰的连接孔位、凸耳螺纹规格与同压力等级的管路法兰完全匹配，安装时不需要额外加工定制法兰转接件，直接适配现有标准管路。阀杆的轴向密封采用多层O型圈结构，不需要频繁更换填料，日常维护的工作量更小，阀座作为易损件，可在不将阀体从管路上拆下的情况下完成更换，大幅降低后期运维的时间成本。在设计建模过程中，需要重点关注阀板回转过程中与阀座、阀体流道的干涉检查，确保阀板在全行程转动时无卡滞，同时要校核手柄操作时的力臂长度，保证在额定工作压力下，单人手动操作就能可靠启闭，不会出现力矩过大扳不动的问题。另外，凸耳部分的螺纹强度需要做对应校核，满足单侧承压时的连接强度要求，避免单侧安装时凸耳断裂引发安全隐患。阀板的外形采用流线型设计，减少流体冲蚀的同时，也能降低启闭过程中的流体扰动，减少管路水锤产生的概率。
