三百毫米快开式压力容器人孔结构

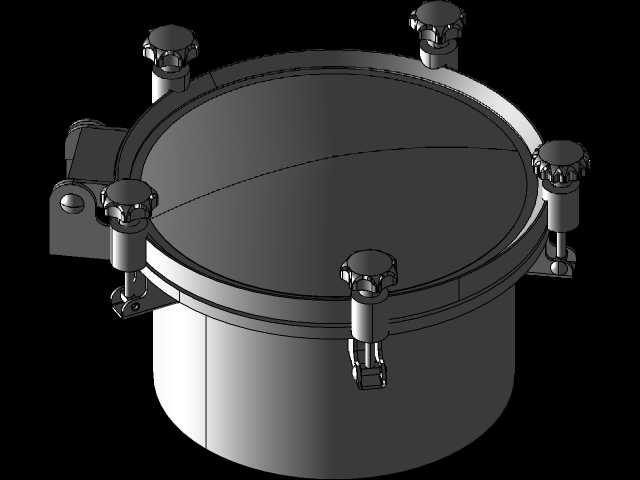

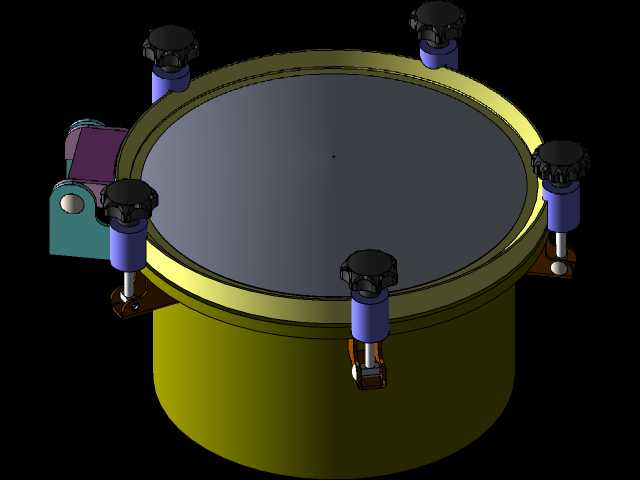

　　在承压罐体、密闭反应容器以及常压储槽的运维环节，人孔是供检修人员进出设备内部、完成内件更换、积料清理、焊缝检测作业的必备开口结构，本次呈现的300毫米通径人孔，适配公称直径偏小的中小型承压罐体，在食品发酵、精细化工、小型水处理罐体上应用十分广泛。不同于大直径人孔采用的螺栓圆周均布紧固结构，这款人孔采用了快开式压紧设计，五组带星形旋钮的压紧组件沿法兰圆周均匀排布，无需借助扳手类工具，操作人员徒手即可完成锁紧与松开动作，能大幅缩短开盖、关盖的操作时长，适合需要频繁开启检查内部工况的使用场景。从结构设计逻辑来看，人孔盖与下筒体法兰的密封面采用凸缘贴合结构，法兰边缘加工有定位止口，能避免盖体安装时出现径向错位，保证密封垫片的压缩量均匀分布，

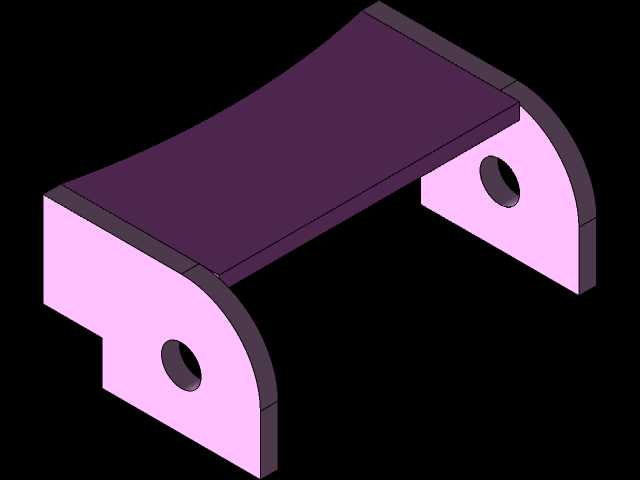

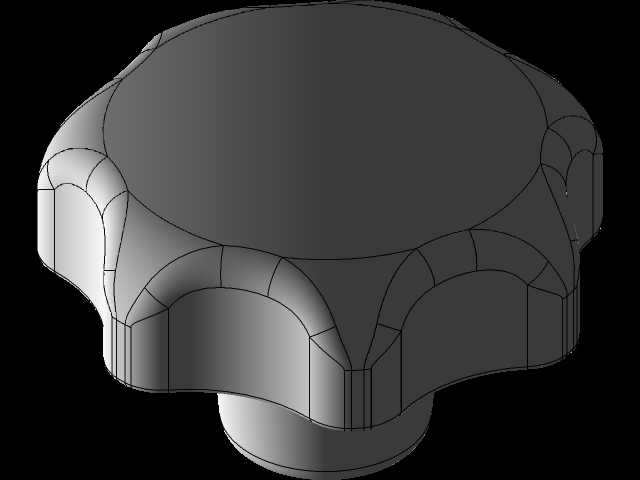

　　减少局部渗漏的风险。侧边设置的铰接翻转结构，让人孔盖开启后无需完全搬离，可绕铰接轴旋转至侧边停靠，既降低了操作人员的搬抬劳动强度，也能避免盖体放置过程中磕碰密封面，铰接座上设置的限位结构，能将盖体的开启角度限制在安全范围内，防止开启过程中盖体惯性摆动碰伤操作人员。压紧组件的设计充分考虑了操作便利性与压紧力均匀性，每个压紧单元由立柱、压紧螺杆、星形旋钮、压块组成，螺杆下端通过铰接座固定在筒体法兰侧方，开盖时可将螺杆向外侧翻转脱离盖体压边，关盖时将螺杆卡入盖体的开口槽内，旋转星形旋钮即可带动压块向下压紧盖体法兰，五组压紧点的排布经过受力校核，保证每个点的压紧力传递到密封面时，整圈密封面的压缩量偏差控制在合理范围内，

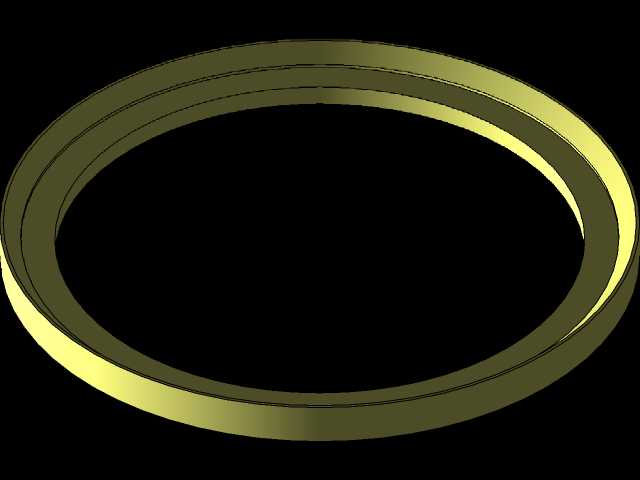

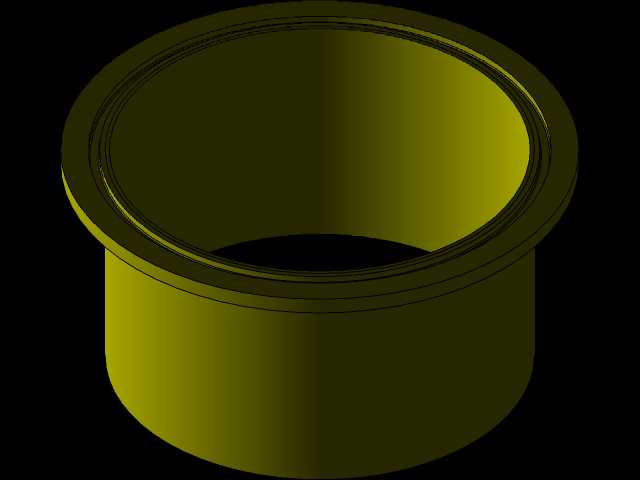

　　避免出现局部压不实或者局部过压损坏垫片的问题。从安装边界来看，该人孔的筒体连接端为圆筒直段结构，可直接与罐体上的开孔进行对接焊接，焊接时需保证法兰端面与罐体轴线的垂直度，避免后续盖体安装出现偏斜。人孔整体的外轮廓尺寸紧凑，300毫米的通径刚好满足成年检修人员携带小型工具进出的需求，不会因为开孔过大削弱罐体的整体结构强度，也不会因为开孔过小导致人员进出困难。在密封适配性上，该结构可根据接触介质的特性选配不同材质的密封垫片，接触普通水、中性物料时可选用橡胶垫片，接触腐蚀性物料时可更换为聚四氟乙烯或者包覆垫片，法兰密封面的粗糙度设计满足各类常用垫片的密封要求，无需额外加工即可适配。日常使用过程中，该结构的维护点十分清晰，

　　压紧螺杆的铰接部位需要定期涂抹润滑脂，避免长期使用出现锈蚀卡滞，星形旋钮的内嵌金属嵌件与螺杆的配合部位需防止杂物嵌入，保证旋转顺畅，密封垫片每次开盖后需检查表面是否有划伤、永久变形，出现损伤及时更换即可保证密封可靠性。相较于传统的螺栓紧固人孔，这种快开结构的操作效率提升十分明显，传统螺栓人孔开关一次需要逐个松紧数十个螺栓，耗费时间长，且螺栓容易锈死无法拆卸，这款快开人孔的压紧组件无螺纹外露在介质接触侧，减少了螺纹锈蚀的概率，长期使用的可靠性更高。在罐体设计选型时，这类人孔通常布置在罐体的顶部或者上侧部，布置时需预留足够的开盖操作空间，保证每个压紧旋钮都有足够的徒手操作空间，铰接侧需预留盖体翻转的空间，避免与罐体上的其他接管、爬梯、平台结构产生干涉。结构建模过程中，所有配合部位的间隙都经过合理设置，铰接部位的转动间隙控制在既能灵活转动又不会出现过大旷量的范围，压块与盖体压边的接触面做了圆弧过渡，避免压紧时出现应力集中割伤盖体表面，所有棱角位置都做了倒角处理，避免操作过程中划伤操作人员。
