海康威视监控设备安装适配转接件

　　在安防监控系统的现场部署环节，不同规格的镜头、护罩、设备壳体之间的衔接适配一直是现场安装的高频痛点，这款适配转接件正是针对海康威视DS-1681ZJ系列监控设备的安装衔接需求设计，核心作用是消除不同部件之间的接口尺寸差、安装位偏差，让监控前端设备的组装无需额外现场打孔、锉修，大幅提升现场施工的效率与装配可靠性。

　　从实际应用场景来看，这类转接件多用于室外枪机、球机的镜头与护罩衔接部位，或是设备壳体与安装支架的过渡连接段，在户外高空安装、室内防爆区域监控部署、工业厂区定点监控布设等场景下，适配件的结构可靠性直接决定了监控设备的长期运行稳定性——如果转接件配合间隙过大，长期受户外风载、设备运行振动影响，容易出现镜头偏移、画面抖动甚至部件脱落的问题；如果配合过紧，现场安装时强行拧入会导致螺纹滑牙、侧壁开裂，后期设备维护拆卸也会极为困难。

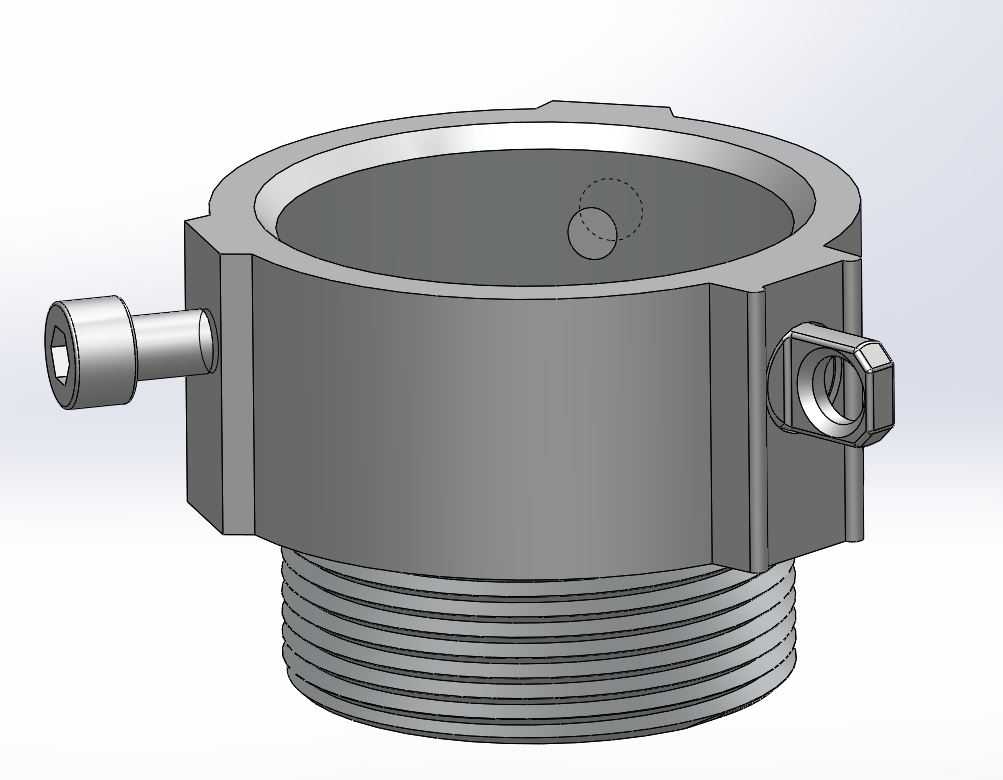

　　这款转接件的主体采用筒式承插结构，下端设置标准外螺纹段，用于和带对应内螺纹的设备护罩或支架基座旋合，螺纹段的长度经过匹配计算，既保证足够的啮合扣数满足连接强度要求，又不会因螺纹过长导致旋合到位后仍有轴向窜动；上端为敞口承插孔，孔内加工有定位止口，用于承接镜头或设备前端部件，承插孔的内径公差按照过渡配合设计，既能让对接部件顺利滑入，又能控制径向间隙在0.1mm以内，避免对接后出现光轴偏移，影响监控画面的成像同轴度。

　　结构细节上，筒身侧壁设置了两处功能结构：一侧为带通孔的侧装凸台，用于穿设锁紧顶丝，当对接部件插入承插孔到位后，拧紧顶丝即可顶住对接部件的侧壁，防止设备长期受振动出现轴向滑脱，顶丝孔的位置避开了筒身内部的走线空间，不会干涉内部线缆的布设；另一侧为带铰接孔的凸耳结构，用于和护罩上的锁扣或防脱挂绳连接，即使螺纹连接出现意外松脱，凸耳的挂接结构也能拉住前端部件，避免高空坠物的安全隐患。

　　设计过程中，首先明确了安装边界的核心约束：下端螺纹的公称直径、螺距完全匹配对应型号海康设备的标准接口，不需要额外加工转换螺纹；筒身的最大外径控制在护罩内孔的避让尺寸以内，装配后不会和护罩内壁产生干涉；整体轴向高度经过压缩，在保证螺纹啮合长度、承插孔深度的前提下，尽可能缩短转接段的总长度，避免转接后设备前端的总长度超出护罩的容纳范围，导致护罩端盖无法正常闭合。

　　从受力角度考量，筒身的壁厚做了等强度优化，螺纹段的壁厚略大于承插段，因为螺纹连接部位是应力集中区域，受振动、冲击载荷时应力幅值更高，适当增加壁厚可以提升螺纹根部的抗疲劳强度；侧壁的两个凸台和筒身采用一体化结构，没有拼接焊缝，避免了拼接部位的强度薄弱点，在-30℃到60℃的户外工作温度区间内，结构不会因温度形变出现配合失效。

　　实际选型使用时，需要先确认对接部件的接口尺寸和该转接件的匹配度：下端螺纹要和基座的内螺纹规格完全一致，旋合时手感顺畅无卡滞，旋合到位后端面贴合无间隙；上端承插孔的内径要和对接部件的外径匹配，插入后径向无明显晃量，顶丝拧紧后部件无转动、窜动；侧方凸耳的铰接孔要和护罩的挂接结构对齐，保证防脱结构能正常安装。这类转接件虽然是监控系统中的小型结构件，但每一处尺寸公差、结构细节都直接影响整套监控设备的安装效率与长期可靠性，建模过程中需要严格对应实际安装的接口尺寸，不能随意放大或缩小配合公差，否则生产出的零件会直接无法装配，或是装配后存在连接隐患。
