带减重孔结构的起重传动滑轮三维设计

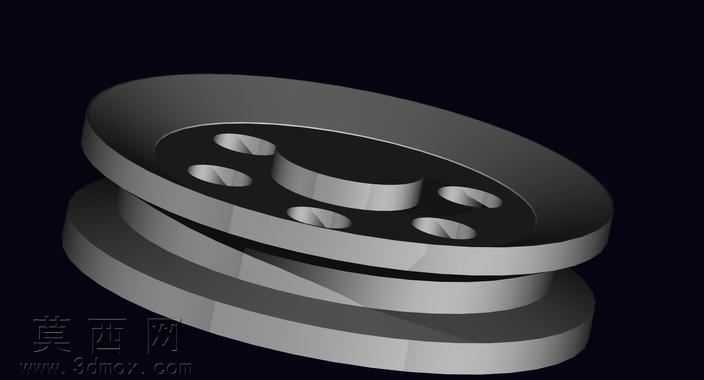

本滑轮三维模型采用参数化建模方式完成整体结构设计，建模过程中首先以回转体特征为基础，通过草图绘制滑轮的截面轮廓，经旋转命令生成带轮缘凹槽的基体结构，轮缘处的凹槽尺寸严格匹配常规缆绳直径参数，可保证缆绳在传动过程中不会出现滑脱、偏移问题。模型中部的轮毂部分设计为同轴凸台结构，预留的轴孔可适配标准规格的传动轴，轴孔与轮毂外圆的同轴度公差在建模时通过几何约束严格控制，保证后续装配后运转的平稳性。轮辐部分采用均匀分布的六个圆形减重孔设计，在建模时通过圆周阵列命令完成孔位排布，既保证了轮体整体的结构强度，又有效降低了滑轮自身的重量，减少传动过程中的转动惯量，提升传动效率。材质设置上，整体模型赋予金属铸铁材质，调整材质的粗糙度、金属度参数，还原铸铁零件哑光金属的质感，轮缘边缘处添加轻微的倒角特征，避免应力集中问题，同时也更符合实际机加工零件的工艺特征。渲染阶段采用深色背景搭配侧方主光源的布光方案，突出滑轮的金属质感与结构层次，清晰展现轮缘凹槽、减重孔、轮毂轴孔的细节结构。设计过程中充分考虑滑轮的实际使用场景，针对电梯、起重设备的载荷需求，对轮体壁厚、轮辐宽度进行参数校核，确保结构强度满足额定载荷下的使用要求，整体模型结构规整，特征参数完整，可直接用于后续的工程图生成、装配模拟以及运动仿真分析。
