自制花键轴套配合组件三维结构设计

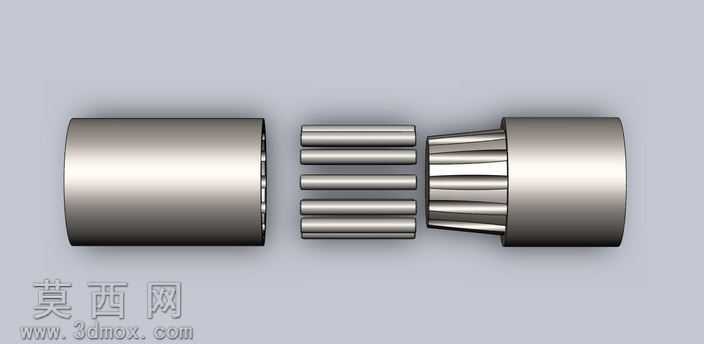

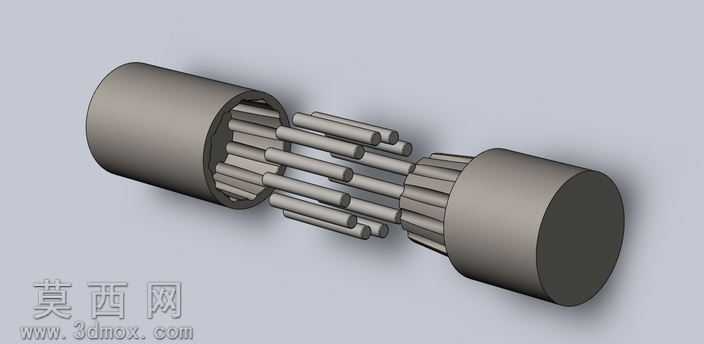

该作品为自制花键轴套配合组件的三维建模成果，整体采用三维机械设计软件完成全参数化建模，建模过程中严格遵循机械传动配合的尺寸公差逻辑，对各部件的结构特征进行了精细化还原。从结构组成来看，组件包含外花键轴段、内花键套筒、圆柱定位销三个核心部分，外花键轴段的端部设计为渐开线花键齿形，齿形轮廓通过参数化曲线驱动生成，保证了齿距、齿高、齿向的尺寸一致性，轴身部分为光滑圆柱面，用于与套筒内孔形成间隙配合定位；内花键套筒的内孔对应加工有与外花键匹配的渐开线齿槽，套筒外圆为等直径圆柱面，端面做了倒角处理以去除锐边，同时套筒侧壁预留有销钉安装孔，用于装配后锁定轴套的相对周向位置；圆柱定位销为标准圆柱结构，直径与销孔采用过盈配合设计，长度适配套筒壁厚与轴身的销孔深度，确保装配后不会出现松脱。材质渲染方面，整体部件赋予了金属合金钢材质，通过调整材质的粗糙度、金属度、反射参数，还原了金属机加工后的哑光金属质感，花键齿面部分做了轻微的高光处理，模拟磨齿加工后的表面光洁度，背景采用浅灰色哑光平面，突出金属部件的结构轮廓，渲染时采用三点布光方案，主光从斜上方照射凸显部件的立体轮廓，辅光补全暗部细节避免阴影死黑，轮廓光勾勒部件边缘提升层次感。设计思路上，该组件是针对无专业花键加工设备场景下的简易传动结构方案，建模时特意简化了部分非关键结构，在保证花键传动扭矩传递能力的前提下，降低了实际加工的难度，花键的齿形参数经过适配调整，可满足小扭矩场景下的传动需求，销钉定位的设计替代了复杂的轴向锁紧结构，进一步简化了装配流程，整体结构紧凑，各部件的配合间隙经过模拟校验，可实现顺畅的插拔装配，同时保证周向传动无明显旷量，适合小型机械传动场景的改装与自制使用。
