复活节彩蛋糖果巧克力自动填料装置

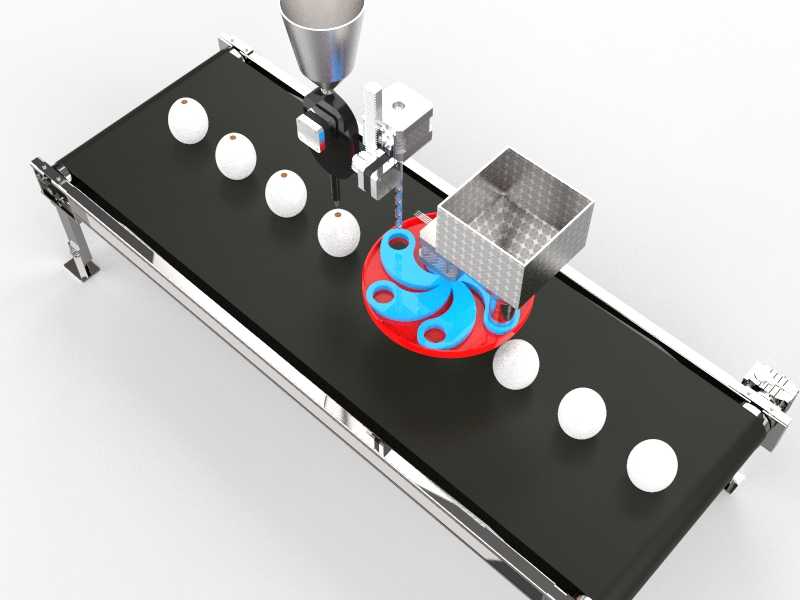

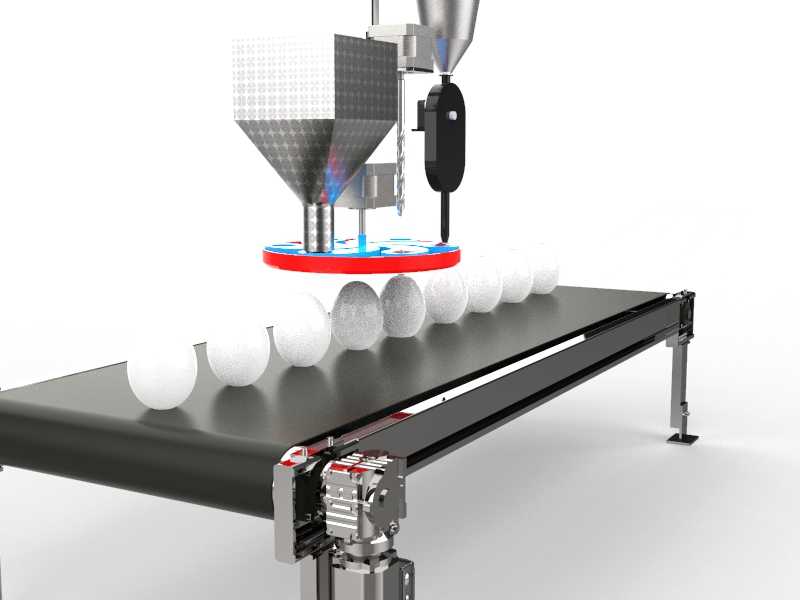

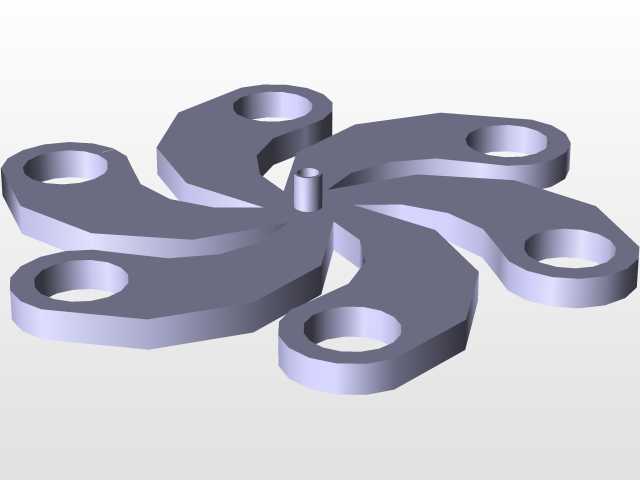

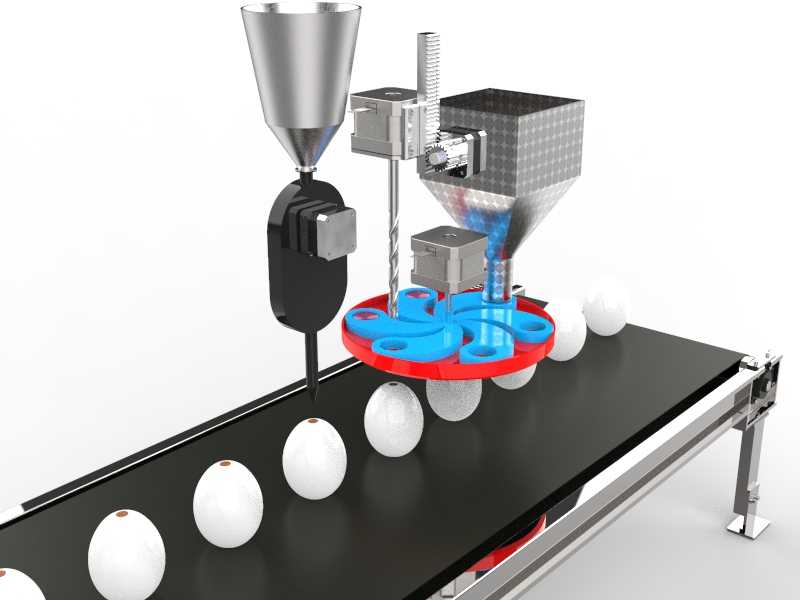

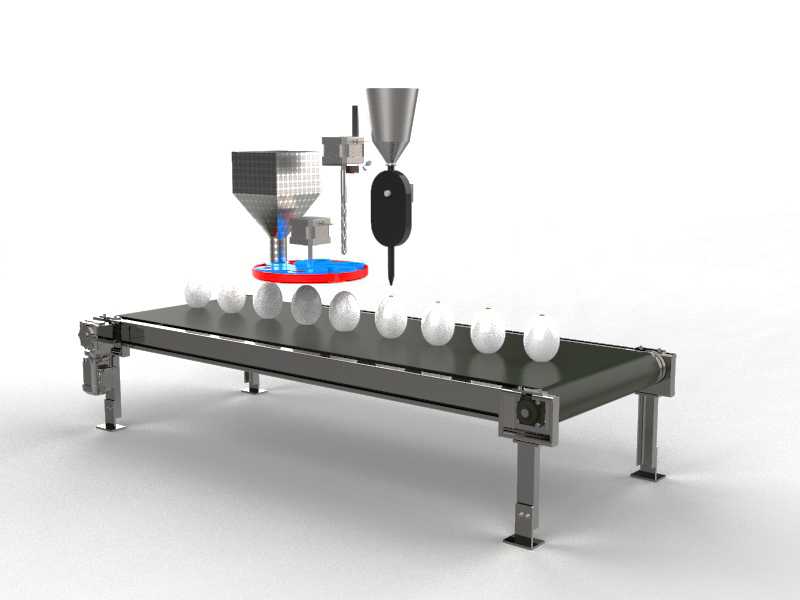

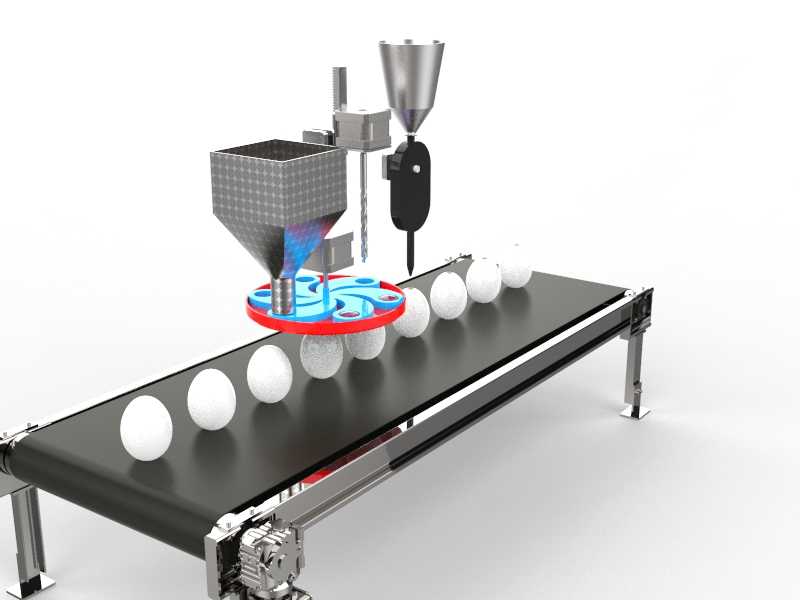

　　在节日糖果规模化生产场景中，异形壳类食品的内料充填一直是产线布局里容易被忽略却直接影响成品良率的环节，这套针对复活节彩蛋设计的填料装置，正是瞄准半壳蛋形巧克力、空心彩蛋的定量装填需求做的结构整合，适配中小批量节日食品加工车间的产线排布，不需要对原有输送线做大规模改造就能完成工位加装。从实际落地的工况来看，装置的进料端采用双料斗分仓设计，上方锥斗用来存储颗粒状硬糖，下方带网格匀料结构的仓体适配熔融态巧克力或者混合碎坚果的酱料，两个料仓的出料口都配了独立的截料启闭结构，和下方的回转工位做硬联动，不需要额外增设复杂的传感触发回路就能保证工位对位时出料、移位时截料，减少滴料污染蛋壳外壁的概率。回转工作台是整套装置的核心中转结构，

　　盘面均匀分布的蛋形定位槽刚好适配标准尺寸复活节彩蛋的半壳弧度，槽体内壁做了微倒角处理，避免放取蛋壳时刮蹭涂层，转盘的间歇转动节拍和出料嘴的下料行程完全匹配，当定位槽转动到出料嘴正下方时，转盘会做短暂停驻，给定量下料留出足够时间，停驻时长可以根据填料量的需求调整转轴的分度参数，不需要更换结构件就能适配20克到50克不等的单蛋填料规格。输送段采用平皮带直连布局，皮带的工作面和转盘下沿的高度差控制在5毫米以内，完成填料的彩蛋半壳会随着转盘转动到出料侧，顺着定位槽的导向斜面平稳滑落到输送皮带上，送入后续的合壳、冷却、包装工位，皮带两侧做了低高度的挡边，避免蛋壳在输送过程中偏移掉落，挡边和皮带的间隙留了2毫米的调整量，

　　适配不同尺寸规格的彩蛋输送需求。设计阶段特意把出料嘴的升降行程做了冗余设计，嘴体可以沿着垂直导杆上下调整位置，针对不同高度的蛋壳，都能把出料嘴伸到蛋壳内腔的中下部位置再开始填料，避免糖果或者巧克力从高处坠落砸坏薄蛋壳，也能减少酱料飞溅的问题，导杆的锁紧结构采用快拆式旋钮，现场调试的时候不需要额外工具就能完成位置调整，缩短产线换型的调试时间。整套装置的安装边界充分考虑了小型食品车间的空间限制，横向跨度控制在1.8米以内，纵向深度不超过1.2米，设备主体的支撑脚采用可调式脚杯，可以根据现场地面的平整度调整整机水平度，也能匹配不同高度的原有输送线对接，脚杯的调节行程有80毫米，足够覆盖多数常规食品输送线的高度差。

　　和物料接触的所有结构件都采用圆弧过渡设计，没有清洁死角，方便生产间隙的拆洗消毒，符合食品加工设备的卫生要求，料斗的内壁做了抛光处理，减少糖果颗粒或者巧克力酱料的挂壁残留，降低物料浪费的同时也避免残留物料变质影响产品品质。在实际生产适配中，这套装置既可以单独作为人工放壳的半自动填料工位使用，也能对接前端的蛋壳自动上料机构、后端的合壳封装设备组成全自动化产线，转盘的驱动采用间歇分割器传动，转动定位精度能控制在0.2毫米以内，保证每个蛋壳都能准确对准出料嘴，不会出现偏料洒料的问题，针对流动性不同的内料，出料口的口径也做了可更换设计，换用不同口径的出料嘴就能适配颗粒糖、酱体、带颗粒混合酱料等不同性状的填料物料，不需要改动主体结构。设备的传动结构都布置在工作台面的下方，和物料作业区完全隔离，避免润滑油滴落污染食品，传动区域的外侧设置了可拆卸的防护盖板，日常维护的时候只需要拆开盖板就能完成传动部件的润滑和检修，不需要拆解上方的作业结构，降低维护的工作量。
