单缸发动机配套高精度曲轴结构设计

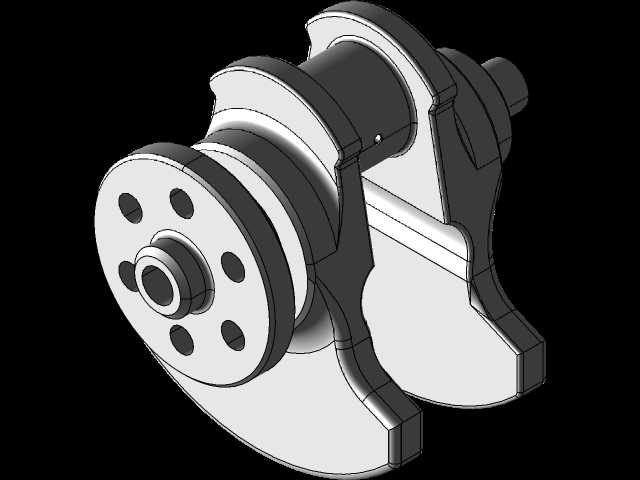

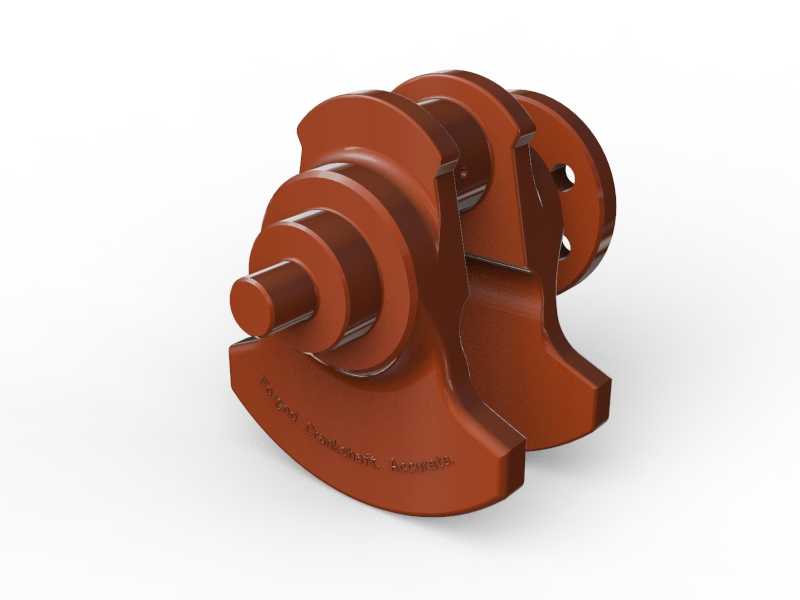

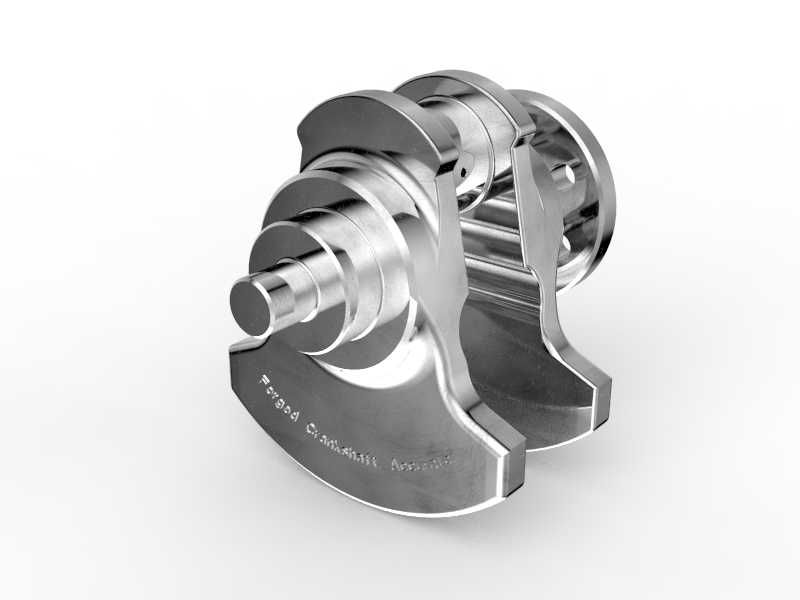

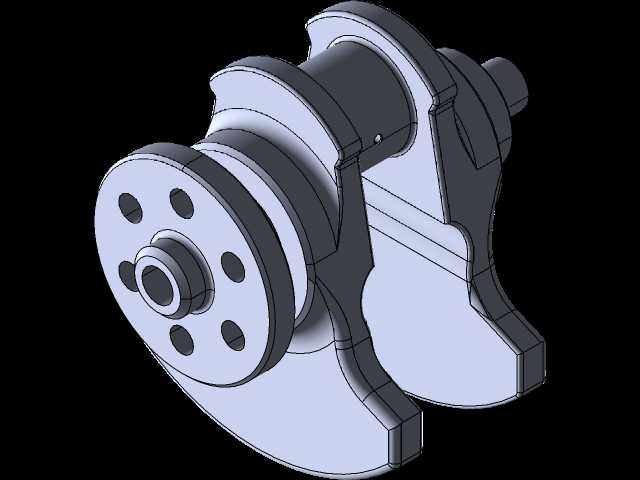

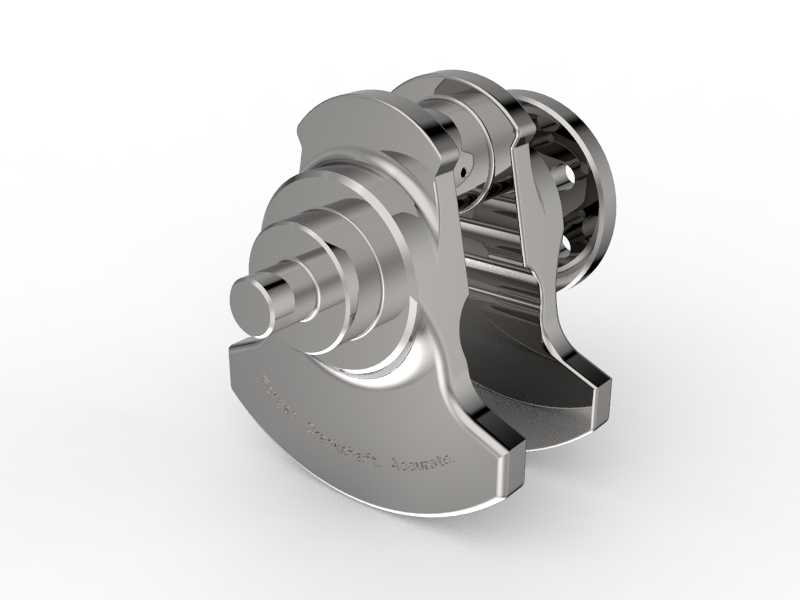

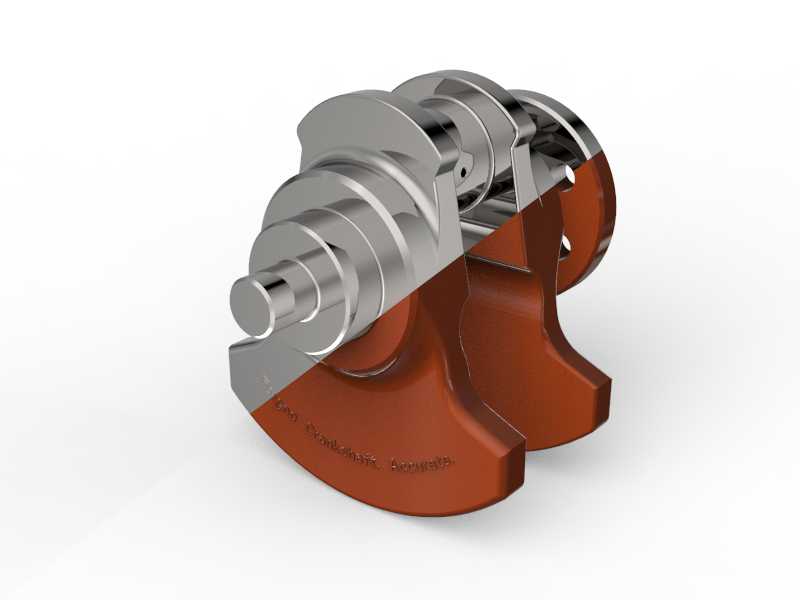

　　在小型通用动力、园林机械、微型发电机组以及小排量代步机车的动力单元中，单缸发动机的运行平顺性与动力输出可靠性，很大程度上取决于曲轴部件的结构合理性。作为动力输出端的核心承载构件，曲轴需要承接活塞连杆组传递来的往复冲击载荷，将直线运动转化为持续的旋转扭矩向外输出，整个工作循环中要持续承受交变弯曲应力、扭转剪切应力的反复作用，因此结构设计阶段的细节把控直接决定了动力单元的大修周期与运行稳定性。这款曲轴的结构设计完全围绕单缸发动机的工况特性展开，首先在曲柄配重块的轮廓处理上，没有采用通用的规则扇形结构，而是结合单缸机往复运动件的质量分布做了偏心配重轮廓优化，配重块的非加工面做了平滑的圆弧过渡，既能够在高速运转时平衡活塞、

　　连杆小头带来的一阶往复惯性力，减少整机的振动幅值，也能避免应力集中点出现在曲柄与主轴颈、连杆轴颈的连接过渡位置。从结构分区来看，这款曲轴设置了多段阶梯式主轴颈，不同轴段的直径差按照载荷分布梯度设计，靠近动力输出端的轴颈直径更大，用来承载飞轮、传动件带来的径向载荷，靠近自由端的轴颈则预留了正时齿轮、启动爪的安装定位面，各轴颈之间的过渡圆角采用了统一的沉割圆角处理，避免磨削加工时出现应力集中的刀痕缺陷。连杆轴颈的位置相对于主轴颈轴线做了精准的偏心距设计，偏心尺寸严格匹配单缸机的设计冲程，轴颈表面的粗糙度要求与硬化层深度都按照高负荷工况设定，能够在持续的高比压载荷下减少轴瓦的磨损速率。在安装边界的设计上，

　　这款曲轴的轴向定位台阶设置在中间主轴颈位置，定位台阶的宽度尺寸严格匹配缸体主轴承座的轴向间隙要求，既能够限制曲轴运转时的轴向窜动量，也不会因为间隙过小导致热态下出现卡滞问题。曲轴的轴向总长度、各轴颈的轴向位置尺寸都对应单缸机缸体的主轴承座孔分布做了适配，输出端的轴颈设置了标准的键槽结构，用来匹配飞轮、皮带轮等外接动力传递部件的周向定位，自由端则预留了油封安装的轴段，轴段的表面粗糙度满足接触式油封的密封要求，避免长期运转后出现机油渗漏问题。设计过程中针对曲轴的润滑油道做了隐蔽式的内部通道布局，斜向油道从主轴颈表面连通至连杆轴颈表面，油道的转角位置做了圆弧过渡处理，能够保证压力机油持续输送到连杆轴瓦的摩擦面，形成稳定的润滑油膜，

　　避免干摩擦导致的烧瓦故障。油道的入口位置设置在主轴颈的压力油膜承载区，不会因为轴颈旋转出现供油中断的问题，油道内部的毛刺残留空间也在设计阶段做了工艺规避，减少加工后清理的难度。从实际工况适配的角度，这款曲轴的配重块侧面与缸体曲轴箱内壁的间隙做了充分预留，即使在曲轴出现最大弯曲变形的工况下，也不会与缸体内壁、连杆大头发生运动干涉，配重块的下部轮廓还做了避让机油液面的切角处理，避免高速运转时过度击打机油液面导致机油起泡、泵油效率下降的问题。针对单缸机经常出现的瞬时过载工况，曲柄臂的截面厚度做了强化设计，截面形状采用了变厚度的椭圆过渡结构，在不额外增加曲轴整体转动惯量的前提下，提升了曲柄臂的弯曲与扭转强度，能够承受点火瞬间的峰值冲击载荷，避免长期过载后出现曲柄断裂的失效问题。
