化石品牌计时腕表外观结构渲染方案

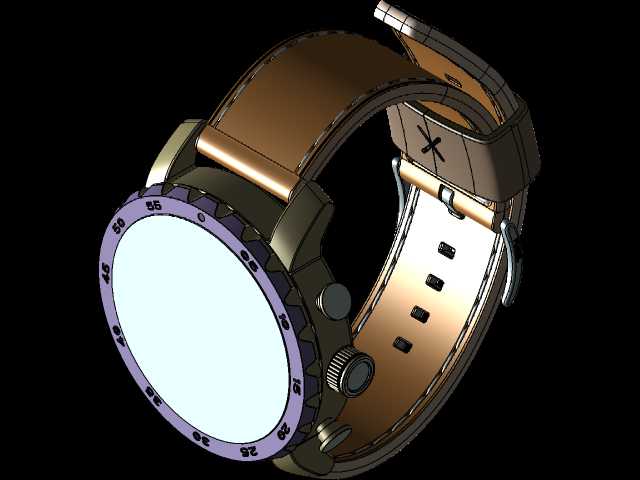

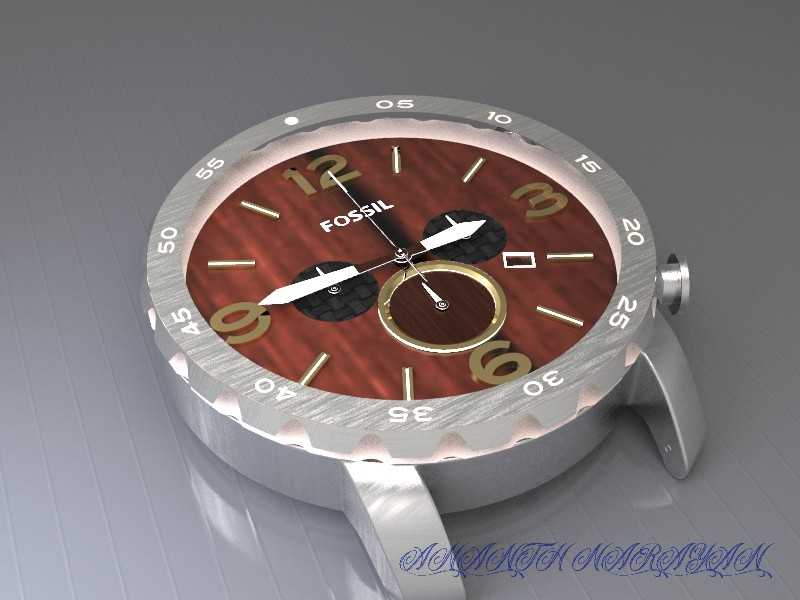

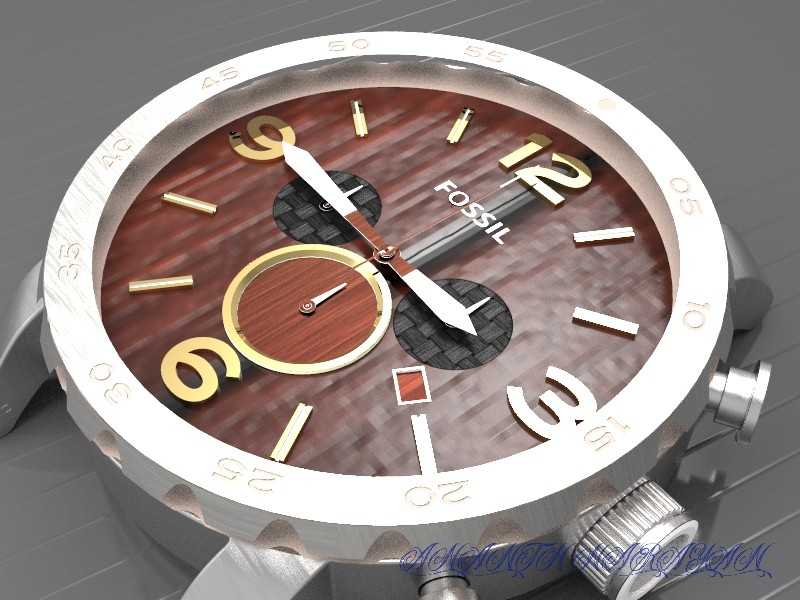

　　日常做消费类精密机械结构的外观验证时，腕表类产品的渲染输出是很常见的工作项，这类产品既要还原机械结构的装配逻辑，也要兼顾外观材质的视觉呈现，给后续的开模打样、外观评审提供直观的参考依据。这次呈现的计时腕表结构，首先要考虑的是佩戴场景下的人机交互边界，表壳外圈做了带刻度的防滑齿槽结构，这个结构不是单纯的装饰设计，日常佩戴时如果需要调校计时功能，戴着手套或者指尖有汗渍的情况下，转动外圈不会出现打滑的问题，同时外圈的刻度做了下沉式蚀刻处理，长期佩戴摩擦也不会让刻度标识快速磨损，比印刷刻度的耐用性提升很多。从结构分层来看，表盘采用了多层叠装的设计逻辑，最底层是木纹质感的基底，上层叠加两个碳纤维纹理的计时副盘，

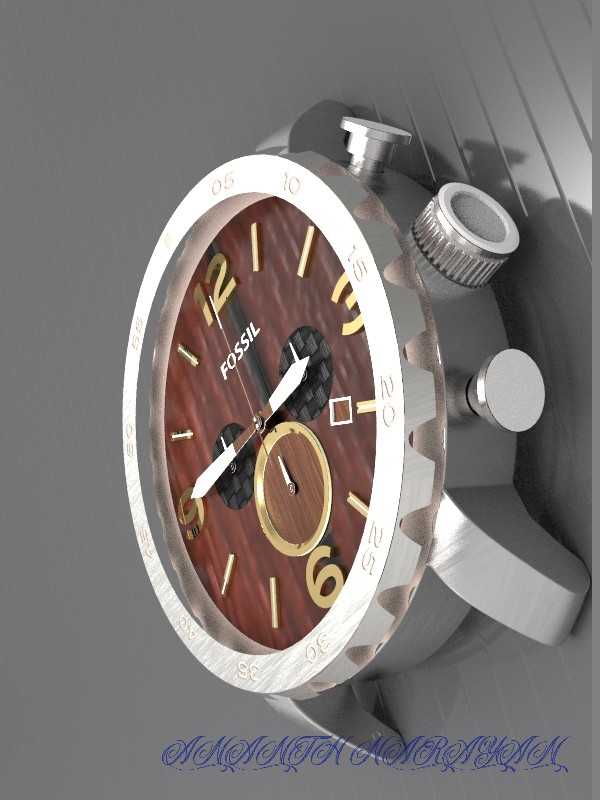

　　还有一个独立的小秒盘做了金色金属包边，这种分层设计一方面是区分不同功能的显示区域，让使用者读时的时候能快速区分常规走时、计时分钟、计时小时的不同指针，另一方面多层结构的高度差能在光线照射下形成自然的阴影，不用额外做光影修饰就能凸显表盘的立体感，比平面印刷表盘的视觉质感提升一个档次。指针部分做了楔形切面处理，指针边缘做了高亮抛光，中间做了磨砂填充，日常在不同光线环境下，指针的反光不会完全和表盘底色融在一起，哪怕是弱光环境下也能快速识别指针位置，指针的轴点做了同心圆的台阶结构，装配时能保证指针和表盘的同轴度，避免长期使用后指针出现偏摆蹭到表盘的问题。表冠部分做了大间距的滚花设计，表冠的直径比常规三针腕表的表冠大2mm左右，因为计时码表除了常规的调校时间、上链功能，还要频繁操作计时启停、归零，更大的接触面积和更清晰的滚花纹理，操作时不需要用太大的按压力度就能完成功能切换，表冠和表壳衔接的位置做了防水台阶结构，装配时搭配O型密封圈就能满足日常洗手、淋雨场景下的防水需求，不用额外增加复杂的密封结构就能达到基础的生活防水等级。表壳侧面的计时按键做了弧形凸起处理，按键的按压行程控制在0.8mm左右，按压力度设置在5N，这个参数是经过反复验证的，既不会因为日常佩戴的磕碰误触发计时功能，也不会因为按压力度太大导致操作手感生涩。从安装边界来看，整个表壳的外径控制在44mm，厚度控制在12mm，这个尺寸适配绝大多数成年男性的腕周，

　　搭配常规的22mm宽度表带就能直接装配，表耳的弧度做了人体工学优化，和手腕贴合的位置做了15度的内收角度，佩戴的时候不会出现表壳翘起来的问题，哪怕是长时间佩戴也不会在手腕上压出明显的压痕。做这类渲染的时候，材质参数的匹配要完全贴合实际生产的工艺，比如表壳的金属部分采用316L不锈钢的材质参数，粗糙度设置在Ra0.8，抛光部分的反光率控制在85%，拉丝部分的纹理方向要和表壳的加工纹路保持一致，表盘的木纹部分要还原实木贴片的纹理质感，碳纤维副盘的纹理要对齐编织方向，玻璃表镜的镀膜要做单层防反光处理，避免渲染出来的效果出现过强的环境反光，遮挡住表盘的刻度和指针。这类渲染成果除了用于前期的外观评审，还可以直接用于产品宣传物料的初版输出，

　　结构工程师可以通过渲染图快速检查不同零件之间的装配间隙，比如指针和表镜之间的间隙要控制在0.5mm以上，避免温度变化导致表镜起雾凝水的时候沾到指针，副盘和主表盘之间的高度差要控制在0.3mm，既要有足够的层次感，也不会因为高度差太大导致整体厚度超标。很多刚接触消费类精密结构设计的工程师，容易把注意力全放在内部机芯的结构上，忽略外观细节的人机交互设计，实际上这类日常佩戴的计时产品，用户第一感知的就是外观操作的手感和视觉质感，外圈的防滑齿间距、表冠的滚花深度、按键的按压力度这些细节，才是决定产品使用体验的核心要素，做三维结构设计和渲染的时候，每一个细节的参数都要对应实际使用场景的需求，不能只追求视觉上的好看而忽略实际使用的合理性。
