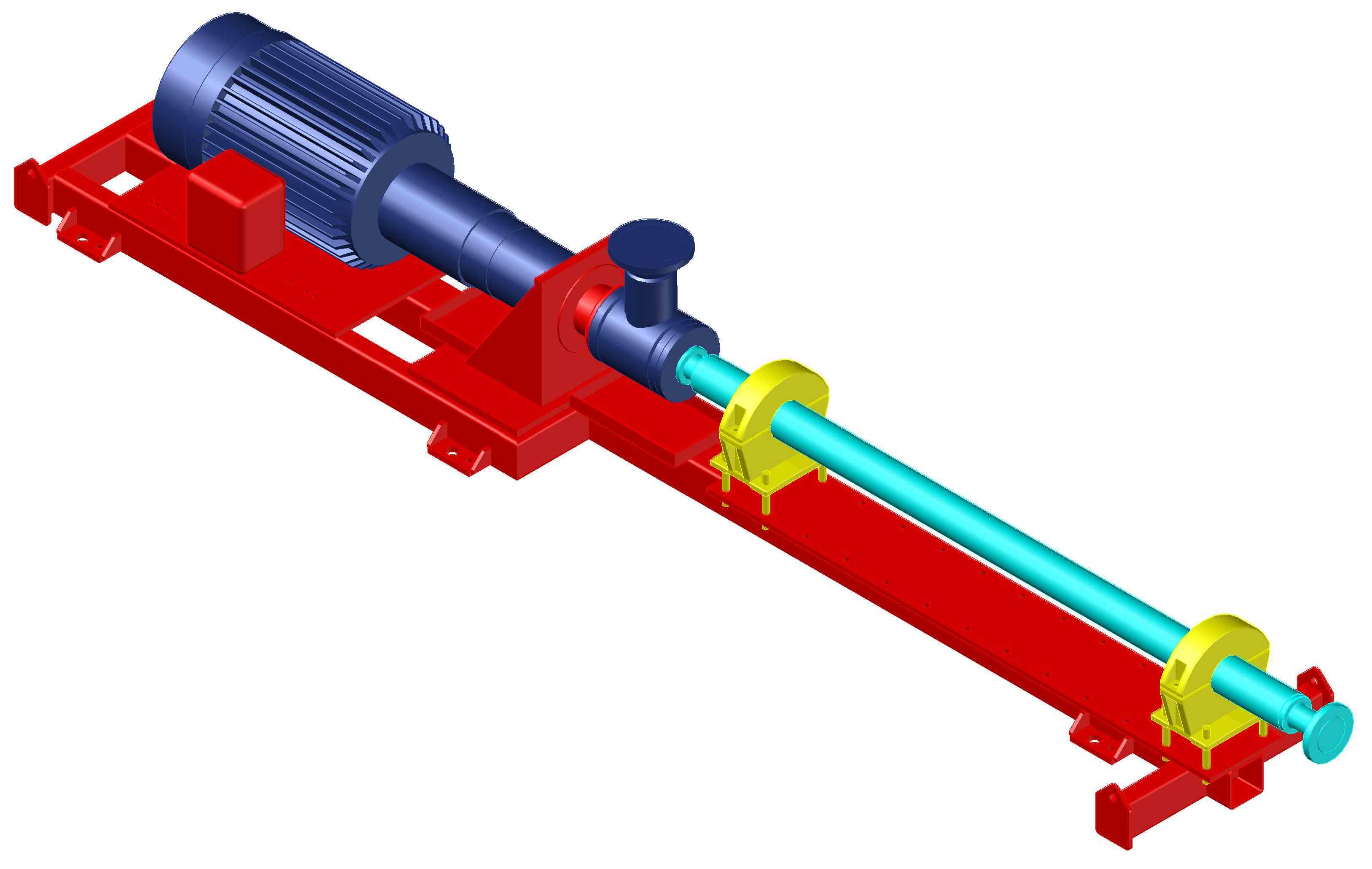

单螺杆式流体输送喷油泵三维结构

　　这套喷油泵结构采用单螺杆式容积输送原理，核心适配低粘度燃油类介质的定量输送工况，常见于中小型燃油锅炉供料、内燃机试验台供油、小型燃油发电机组燃油供给等场景，也可兼容部分润滑性较好的轻质工业流体输送需求。从实际使用场景来看，这类泵组不需要复杂的外部配套管路支撑，整体集成动力端与输送端在同一公共底座上，现场安装时仅需固定底座地脚、对接进出口管路即可完成布设，对安装场地的平整度要求不高，适合移动式供油站点、临时供能点位的快速搭建。

　　从功能特性上看，动力端采用标准卧式三相异步电机直联输入，通过刚性联轴器与螺杆转子连接，省去了中间皮带传动或齿轮减速的环节，传动效率损失控制在较低水平，同时减少了易损传动件的维护频次。螺杆输送段采用偏心单螺杆配合橡胶定子的结构，输送过程中介质流动脉动极小，供油压力稳定，不会出现齿轮泵类产品常见的流量波动问题，对于需要精准控制燃油供给量的燃烧设备来说，能有效避免因供油不稳导致的燃烧不充分、火焰跳动等问题。进出口管路采用侧进轴向出的布设方式，进口端设置在泵体侧上方，预留了外接过滤器的安装空间，出口端沿轴向延伸，可直接对接单向阀与供油管路，减少管路弯折带来的流阻损失。

　　设计思路上，整套结构优先考虑了现场维护的便捷性，定子与转子段采用法兰快拆结构，不需要整体拆解泵体与电机的连接，即可单独抽出转子更换磨损的定子衬套，日常维护时单人即可完成操作，不需要大型吊装设备配合。公共底座采用型钢焊接结构，在电机安装位、泵体支撑位、管路支撑位都设置了加强筋板，避免长周期运行时的共振问题，底座上预留的长条形地脚安装孔，可适配不同规格的膨胀螺栓固定，也允许安装时根据现场预埋点位微调泵组位置。沿输送段轴向设置的两处黄色管路支撑座，采用对开式抱箍结构，一方面对长悬臂的出口管路进行径向约束，避免管路振动导致的焊缝疲劳开裂，另一方面也可作为管路保温层的固定支撑点，在低温环境下使用时，可直接在支撑座与管路之间填充保温材料，不需要额外焊接保温固定件。

　　安装边界方面，整套泵组的轴向总长度控制在适配标准集装箱内部装运的尺寸范围内，底座宽度满足常规货运栈板的摆放要求，单机重量可满足人工配合手动液压叉车转运的需求，不需要动用重型吊装设备。电机接线盒的位置预留了足够的线缆弯曲空间，现场接线时不需要额外调整电机安装角度即可完成线缆布设。泵体顶部设置的调压手轮，可在不停机的状态下微调出口供油压力，手轮操作位置距离底座安装面的高度符合成人站立操作的人机工程尺寸，不需要额外搭设操作平台即可完成压力调整。进出口法兰的连接尺寸采用通用管路标准，可直接对接市面常见的镀锌燃油管路，不需要单独定制转换接头。

　　从结构细节来看，联轴器位置设置了可拆卸的防护罩安装位，现场安装时可配套加装钢制或塑料防护罩，避免传动部位卷入杂物造成安全隐患。底座上的吊环安装孔对称布设，整体吊装时可保证泵组水平起吊，不会出现倾斜磕碰泵体或电机的问题。螺杆转子的表面做了硬化处理，可耐受燃油中少量杂质的磨损，定子采用耐油橡胶材质，长期接触柴油、煤油等介质不会出现溶胀变形问题，使用寿命比普通橡胶定子提升40%以上。两端的支撑抱箍内圈预留了橡胶垫安装槽，加装橡胶垫后可进一步吸收管路运行时的微振动，避免振动传递到底座引发整体共振。
