摩托车化油器隔膜固定泵结构设计

　　在中小排量燃油摩托车的供油系统中，化油器的供油稳定性直接决定了发动机不同工况下的动力输出平顺性，隔膜固定泵作为化油器真空驱动供油的核心执行部件，承担着将燃油从油箱稳定输送至化油器浮子室的关键作用，尤其在本田GL1100这类大排量巡航摩托的Keihin VB48M型成套化油器上，隔膜固定泵的密封性能、动作行程直接影响全转速区间的空燃比控制精度。该部件的核心功能是依托发动机进气行程产生的真空度变化，带动橡胶膜片往复动作，通过单向阀组的配合完成燃油的吸入与压送，相比传统柱塞式燃油泵，隔膜结构的运动部件与燃油腔完全隔离，不存在柱塞磨损导致的内泄问题，对燃油中少量杂质的耐受度更高，适配摩托长期户外使用的复杂工况。从结构设计逻辑来看，

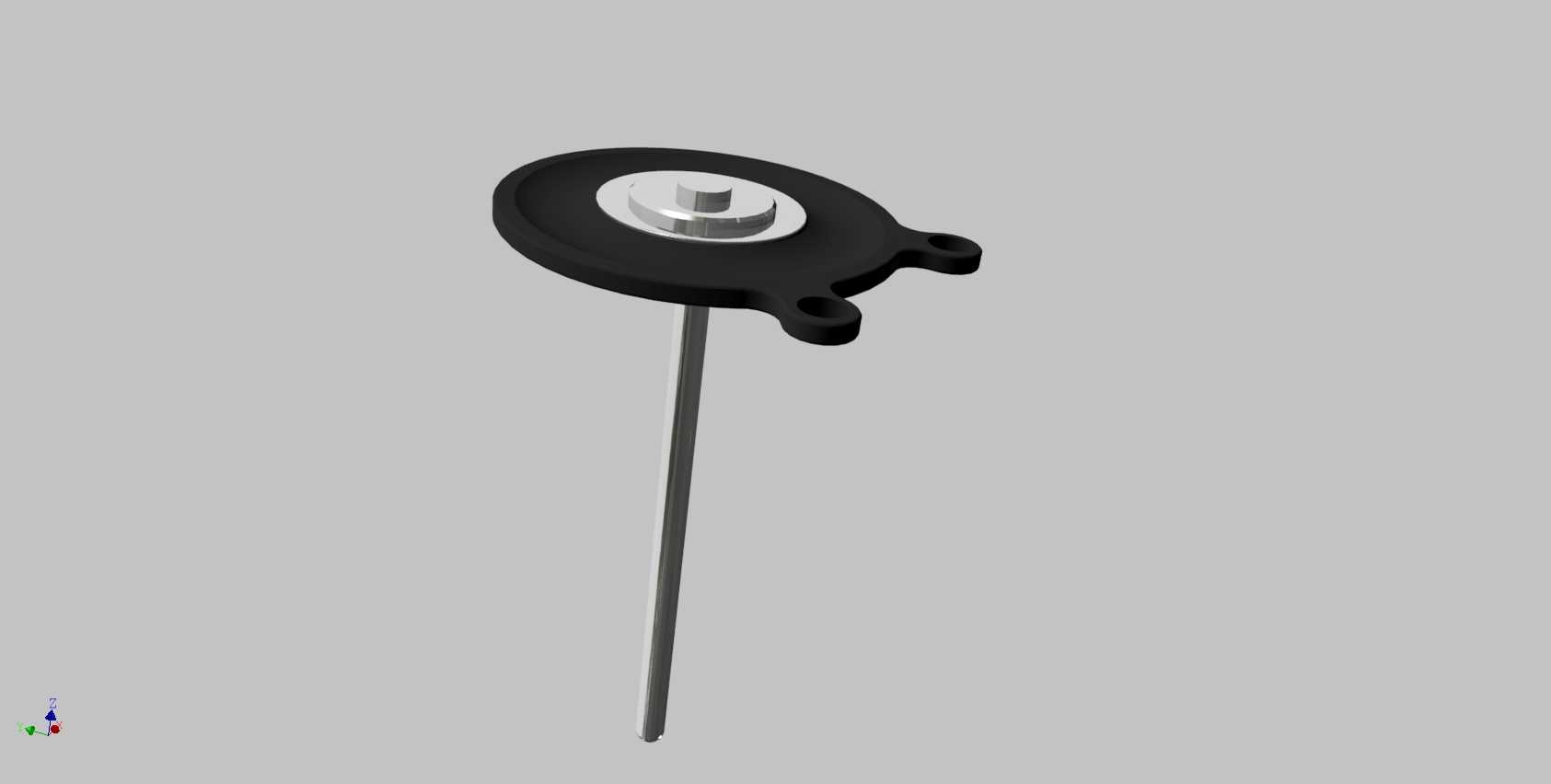

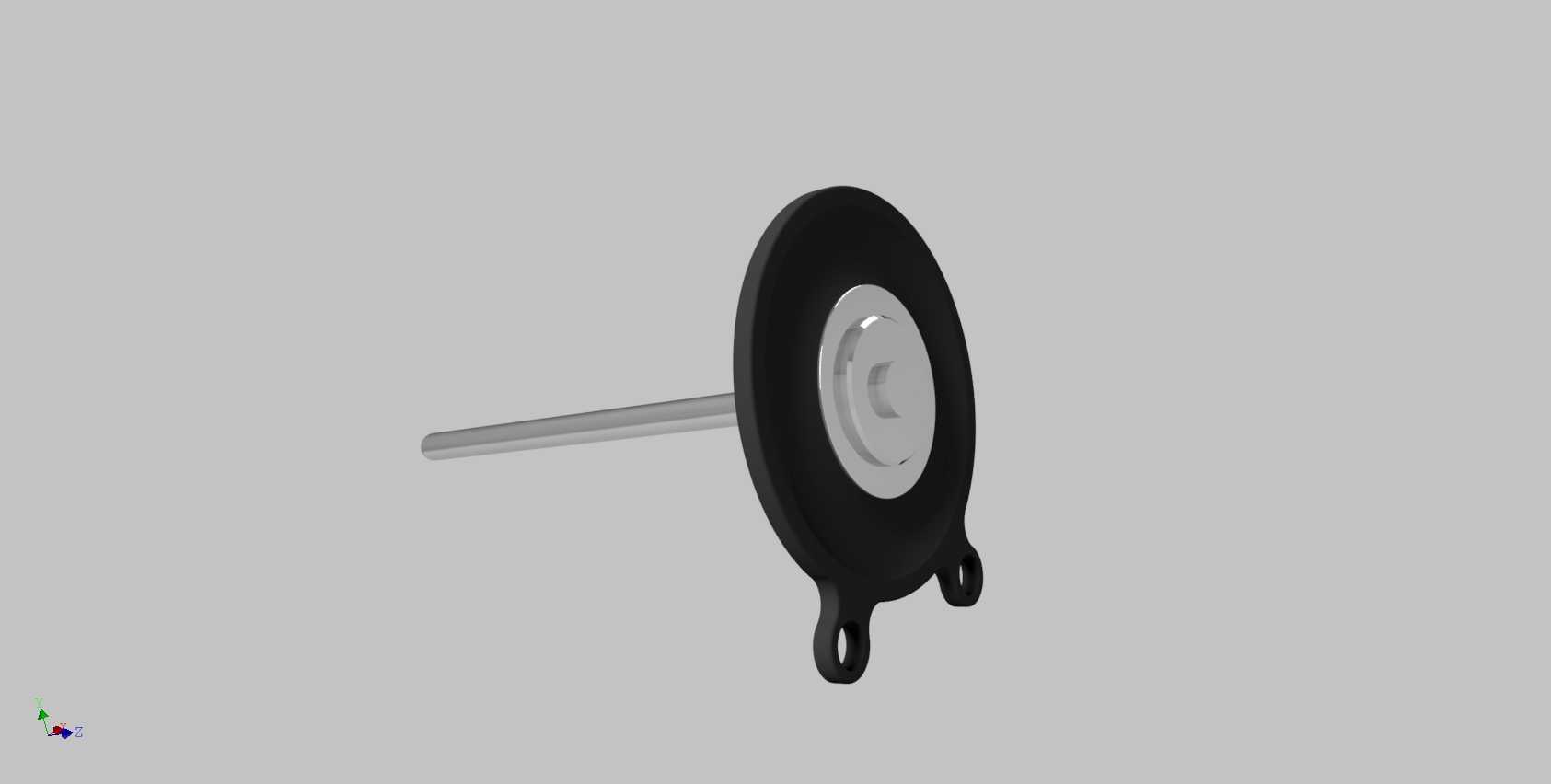

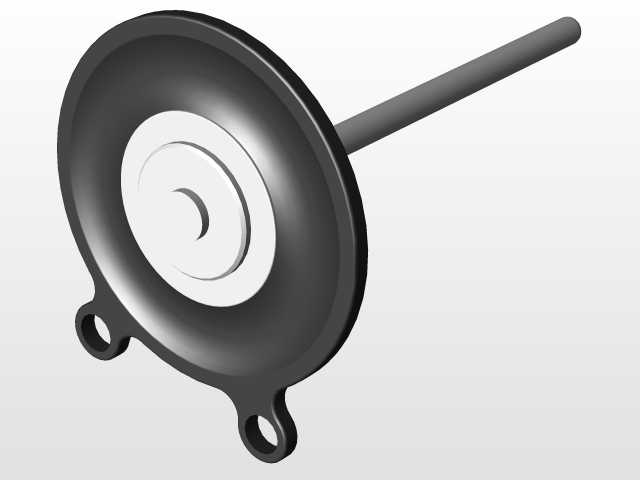

　　该隔膜固定泵采用复合结构设计，核心密封膜片为耐油丁腈橡胶与锦纶织物夹层复合材质，膜片边缘设置两个对称的安装耳位，耳位内预埋金属衬套，避免安装紧固时橡胶被压溃导致密封失效，膜片中心通过冲压金属压盖与中心推杆铆接固定，推杆表面做硬氧处理降低往复运动的摩擦阻力，推杆与泵体之间采用双唇口油封密封，既防止燃油泄漏到真空侧，也避免外界灰尘进入运动副造成磨损。膜片的有效作用直径经过匹配计算，在发动机怠速工况下的真空度即可提供足够的泵油压力，满足浮子室的进油需求，而在大负荷高转速工况下，膜片的行程限位结构会限制最大泵油量，避免浮子室进油过多导致混合气过浓。安装边界方面，该隔膜固定泵的两个安装耳孔中心距为32mm，安装孔直径为5.2mm，

　　适配M5螺栓的安装规格，膜片总厚度为3mm，中心推杆总长度为78mm，推杆直径为4mm，安装时膜片平面与化油器泵体安装面的平行度公差需控制在0.1mm以内，否则会导致膜片往复运动时出现偏磨，大幅缩短使用寿命。膜片边缘的密封筋设计为两道环形凸起，安装压紧后密封筋的压缩量控制在25%-30%，既保证密封性能，又避免压缩量过大导致膜片过早疲劳损坏。在实际应用场景中，该类隔膜固定泵除了适配摩托车化油器，也可通用在小型通用汽油机、园林机械的供油系统中，只要真空驱动参数、安装尺寸匹配即可替换使用。设计过程中需要重点关注膜片的疲劳寿命，常规丁腈橡胶膜片在-30℃到120℃的工作温度区间内，往复动作寿命不低于100万次，

　　才能满足摩托整车的使用周期要求；中心推杆的直线度公差需控制在0.05mm以内，避免动作过程中出现卡滞，导致供油中断。另外，膜片中心的金属压盖与橡胶的结合面采用硫化粘接工艺，粘接强度需满足1MPa以上的拉脱力要求，防止长期往复动作后金属件与橡胶分离，导致泵油功能失效。在三维建模过程中，需要重点还原膜片的安装预压状态、安装耳的衬套预埋结构、推杆与膜片的铆接细节，这些结构直接影响后续装配干涉检查、运动仿真的准确性，若建模时忽略密封筋的凸起结构，会导致装配仿真时出现密封面间隙误判，影响后续结构优化的判断。
