桁架式风动力提水装置结构设计

　　这套风动力提水装置的结构设计，核心围绕无电场景下的流体输送需求展开，在零散分布的丘陵农田、牧区草场、远离电网的野外生态管护点，这类依靠自然风能驱动的提水设备不需要外接动力线路，也不用配套燃油储备，只要常年平均风速满足2.5m/s以上的区域就能稳定运行，既可以给坡地作物提供灌溉水源，也能为散养牧区的牲畜饮水点持续供水，部分郊野公园、生态农庄也会将同结构的装置作为兼具实用功能的景观标识，搭配周边原生植被形成辨识度较高的郊野景观节点。

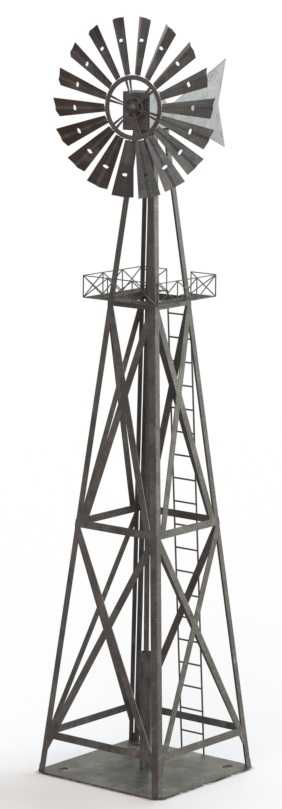

　　从结构分层来看，整套装置分为上部风轮总成、中部塔架支撑、下部泵体连接三个核心区段。上部风轮采用多瓣式扇形叶片布局，叶片沿中心轮毂呈放射状均匀排布，每片叶片都做了固定倾角冲压成型，不需要额外的变桨调节结构，当自然气流吹过叶片表面时，风轮会自动对准来风方向，尾舵结构直接固定在风轮机架后侧，不需要复杂的偏航传动组件，靠风压作用就能自动调整风轮朝向，始终保持迎风面获得最大风能捕获效率。风轮中心的传动轴直接垂直向下延伸，穿过塔架中心的预留空腔，和下部的活塞泵组件直连，省去了齿轮转向、变速传动的冗余结构，既降低了整体制造成本，也减少了野外长期运行的故障点，日常维护只需要定期给传动轴的支撑轴承加注润滑脂即可，不需要复杂的专业运维技能。

　　中部的塔架采用空间桁架结构设计，所有杆件都采用等边角钢裁切后焊接成型，四根主弦杆从底部基座位置向上逐步收窄，形成稳定的四棱锥支撑形态，腹杆采用交叉斜撑布局，每一段斜撑和主弦杆的连接节点都做了满焊处理，能够有效抵御野外强风带来的横向载荷，避免塔架出现共振摆幅。塔架一侧设置了直爬梯结构，爬梯踏步采用扁钢冲压成型，每间隔一段高度就设置一圈环形操作平台，平台周边焊接了防护栏杆，方便后期运维人员攀爬至上部位置检修风轮组件。塔架底部的连接法兰做了加大尺寸设计，安装时需要和现场浇筑的混凝土基础预埋螺栓完全匹配，基础浇筑尺寸需要根据当地最大风速等级核算，一般常年风速较高的区域，基础埋深需要超过冻土层深度，避免冬季土层冻胀导致塔架倾斜。

　　在设计这套结构的时候，特意规避了复杂的曲面成型工艺，所有金属构件都可以通过激光切割板材后弯折、焊接完成，不需要开模定制异形铸件，普通的小型金属加工车间就能完成全套构件的生产，运输过程中所有杆件都可以拆解成扁平件打包，到现场后按照编号用螺栓拼接即可，不需要大型吊装设备配合，三四名工人配合手动工具就能完成整套装置的组装。风轮叶片的开孔设计一方面是为了降低风轮整体重量，减少启动所需的最小风速，另一方面也能在极端强风天气下让部分气流从开孔处穿过，降低风轮承受的极端风压，避免叶片被强风弯折损坏。

　　从安装边界来看，整套装置安装完成后的总高度可以根据实际需求调整，常规农用场景下塔架高度设置在6-8米即可，这个高度既能避开地面低矮植被、农作物对气流的遮挡，也不会因为塔架过高导致安装、运维难度大幅提升；如果是作为景观装置使用，可以将塔架高度提升至10-12米，搭配做旧的金属表面处理，更好地适配郊野、复古农场的场景风格。风轮直径和提水扬程、流量直接匹配，常规3米直径的风轮，在3m/s风速下可以实现每小时2-3立方米的提水量，完全满足小型灌溉点、牲畜饮水点的日常用水需求，泵体部分可以根据提水高度选择适配的活塞泵规格，进水口需要加装过滤罩，避免水中的杂草、砂石进入泵体造成活塞卡滞。

　　这类风动力提水装置和常规电动水泵相比，没有电控元件，也不需要动力线缆铺设，在偏远无电区域的使用成本远低于其他提水设备，结构本身的外露金属构件都可以做热浸镀锌处理，野外露天环境下的使用寿命可以达到15年以上，除了定期的轴承润滑、螺栓紧固之外，几乎没有其他易损件需要频繁更换。在做三维结构建模的时候，所有杆件的连接节点都做了1:1的装配干涉校验，每一块板材的裁切尺寸都预留了焊接余量，现场组装时不需要二次裁切加工，所有螺栓孔位都做了对位匹配，拼装效率比传统现场放样加工的结构提升60%以上。风轮的动平衡在构件出厂前就可以完成预校正，现场组装后不需要额外做动平衡调试，风轮转动过程中的摆幅控制在5mm以内，不会因为长期转动导致塔架连接螺栓松动。
