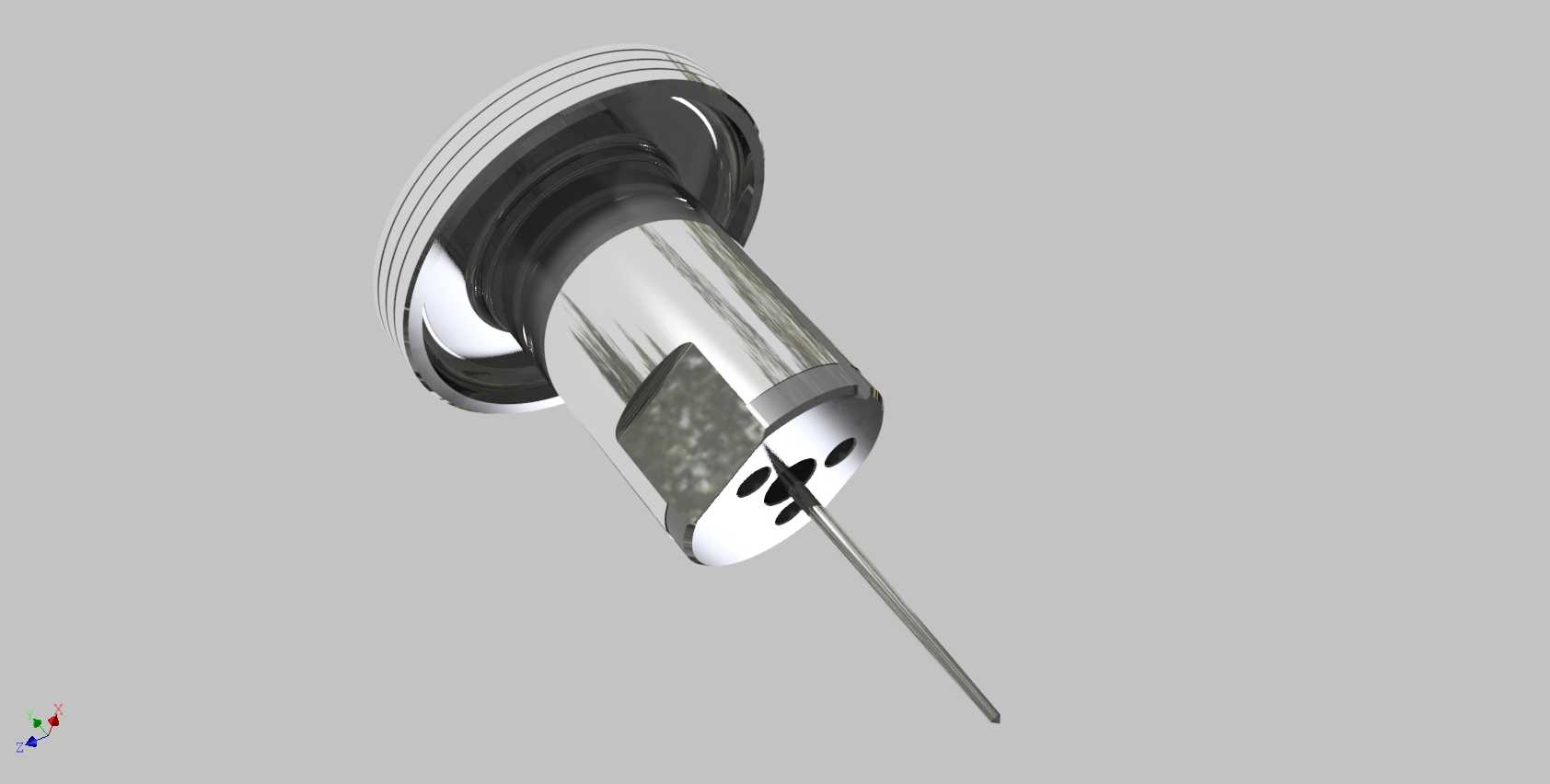

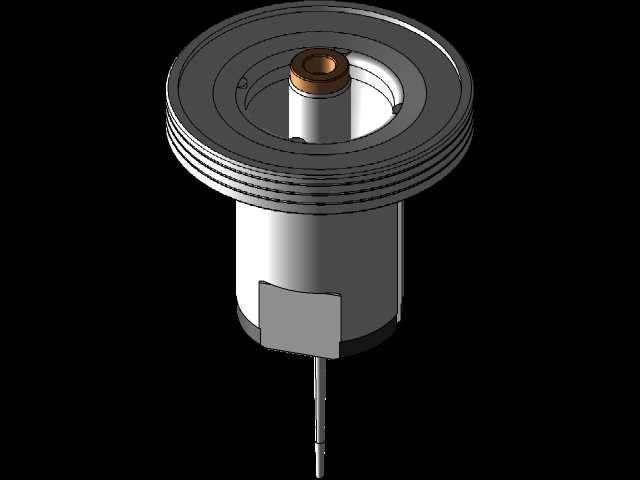

本田GL1100化油器Keihi VB48A活塞组件

　　这套活塞组件是大排量摩托化油器内部的核心运动执行件，匹配本田GL1100车型搭载的Keihi VB48A系列化油器，属于化油器节流控制回路里直接决定开度响应精度的关键部件，日常承担着随油门拉线动作同步升降、精准控制喉口通流面积、匹配不同工况下进气负压与燃油吸出量的核心作用，是化油器实现空燃比动态调节的直接执行结构。从实际装车的应用场景来看，这类活塞组件长期工作在化油器进气喉口的高速气流冲刷环境中，既要承受油门快速开合带来的往复运动冲击，还要耐受燃油雾化混合气的长期侵蚀，同时要保证在不同节气门开度下，活塞与化油器内腔的配合间隙始终维持在合理区间，既不能因为间隙过大导致漏气泄压、造成空燃比失准，也不能因为间隙过小出现卡滞，

　　引发油门响应迟滞甚至回位不良的故障。从结构设计的角度拆解这套组件，整体采用阶梯式轴类布局，上部的大直径活塞段外圆做了高精度的圆柱度管控，外圆表面的环形槽用于安装密封耐磨环，用来补偿活塞与化油器筒壁之间的配合公差，减少往复运动过程中的漏气量，同时降低运动副之间的摩擦阻力；活塞侧部开设的异形通流槽，是用来匹配不同开度下的空气补偿通路，当活塞处于小开度怠速工况时，侧槽仅连通极小的补偿气路，保证怠速工况下混合气浓度维持在合理区间，当活塞随油门提升逐步上行时，侧槽的通流面积随开度同步增大，逐步引入更多补偿空气，避免大负荷工况下混合气过浓导致燃烧不充分。下部的细长针阀段与活塞主体采用同轴一体式设计，针阀的锥度经过多段匹配校准，

　　插入化油器主量孔的油嘴内部，随着活塞升降改变针阀与量孔之间的环形通流面积，精准控制主供油通路的燃油吸出量，针阀的末端做了圆弧过渡处理，避免小开度工况下针阀对油流造成突变干扰，保证油门从怠速到全开的整个行程中，供油量能够线性跟随开度变化，不会出现转速突升或者供油顿挫的问题。从安装边界的尺寸管控来看，活塞上部的最大外圆直径严格匹配VB48A化油器的活塞腔内径，安装时需要保证活塞外圆的耐磨环完全卡入环形槽内，无翘边、错位情况，装入腔体后要手动推拉测试全程无卡滞，回位弹簧落座后活塞能够自然回落至怠速位置；下部针阀的同轴度公差控制在0.02mm以内，避免装入主量孔后出现偏磨，导致量孔磨损过快、供油精度下降；

　　活塞顶部的卡槽结构用于连接油门拉线与回位弹簧，卡槽的宽度与深度匹配原车拉线接头的尺寸，安装后拉线无松旷、无干涉，保证油门动作能够无滞后传递到活塞组件。在实际维修与改装场景中，这类活塞组件的磨损通常出现在两个位置：一是上部活塞段的密封环长期往复运动出现磨损，导致配合间隙增大，喉口负压不足，高速工况下供油乏力；二是下部针阀段出现偏磨或者积碳附着，导致针阀与量孔的配合间隙异常，出现怠速不稳、油耗升高的问题。建模过程中针对这两个易损位置做了结构细节的还原，密封环的槽宽、槽深都按照实际装车尺寸做了参数化建模，针阀的多段锥度也完全复刻原厂零件的轮廓，既可以作为化油器维修时的配件加工参考，也可以用于大排量摩托燃油系统的教学演示、故障模拟分析，帮助维修人员快速理解化油器活塞的工作逻辑，判断不同故障对应的零件失效位置。
