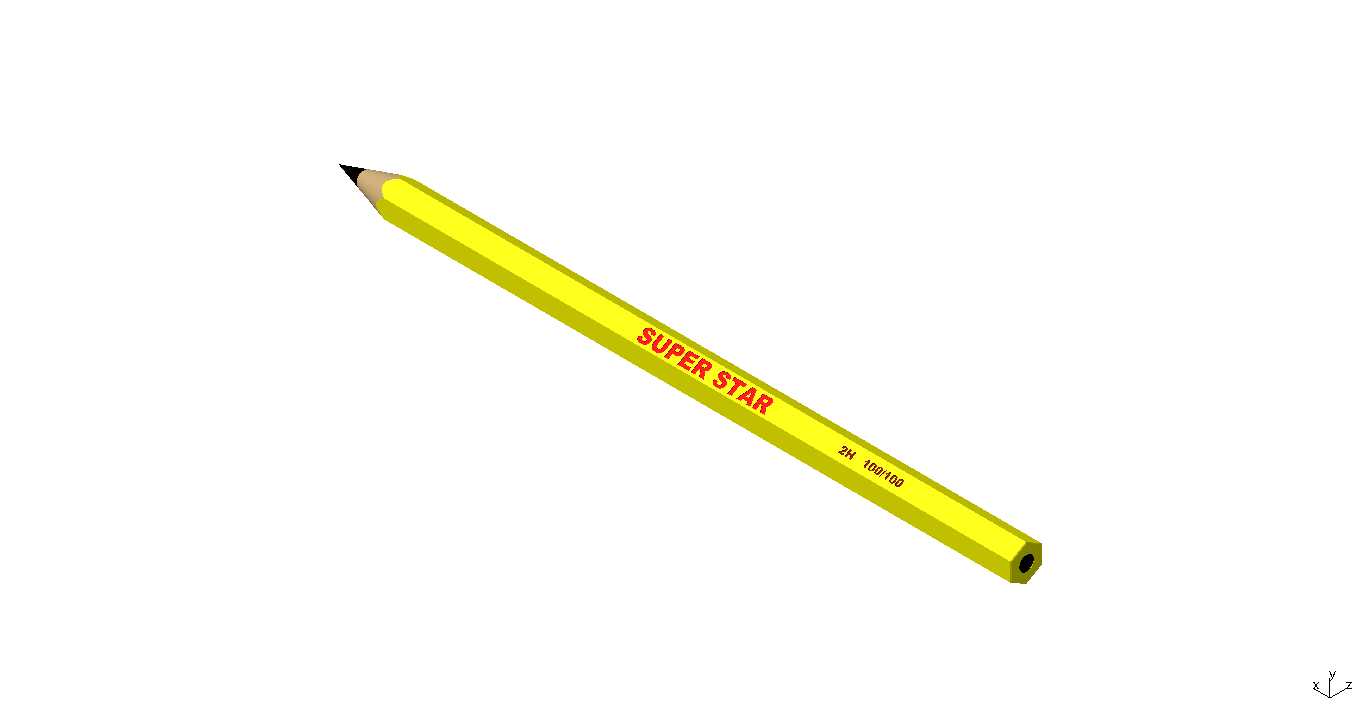

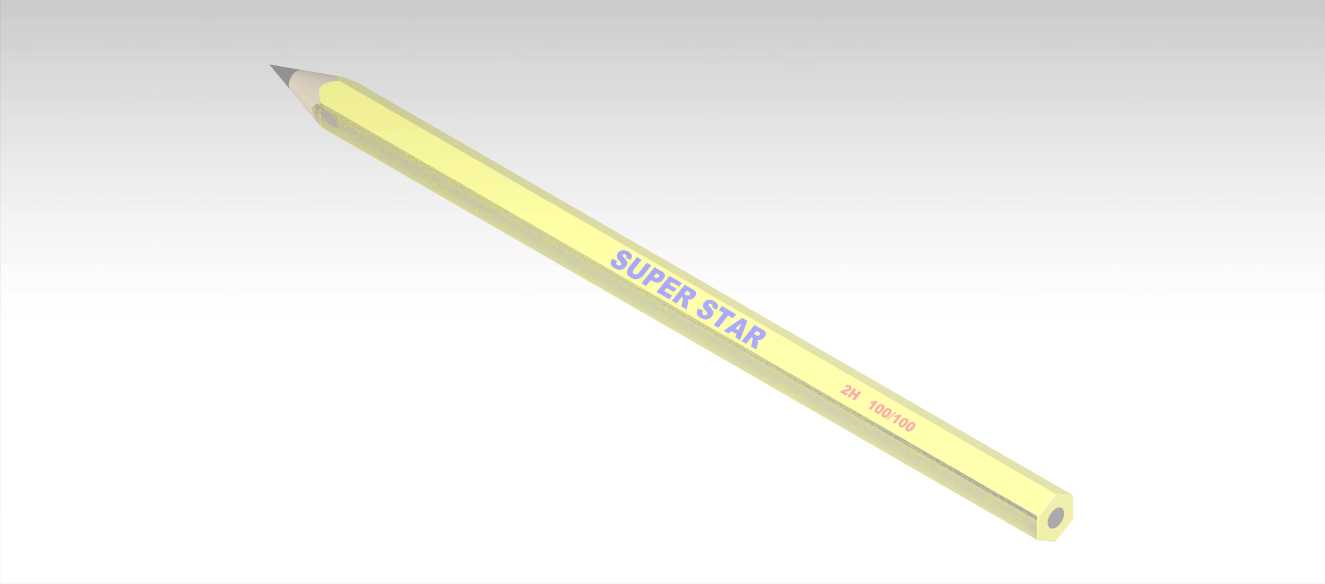

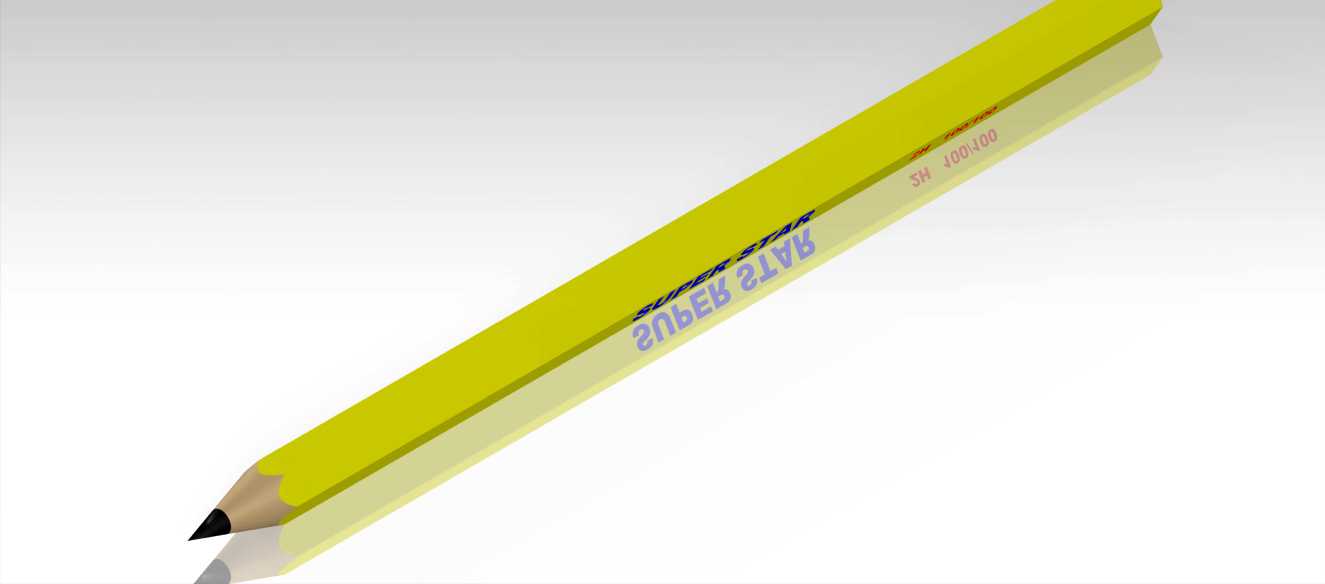

六棱杆身2H硬度绘图书写铅笔结构

　　日常办公、工程制图场景中，铅笔是最基础的手绘标记工具，2H硬度的铅芯硬度偏高，书写痕迹浅淡不易晕染，在机械草图绘制、图纸标注、木工划线、金属表面临时标记等场景中应用广泛，相比HB、2B等软质铅芯，2H铅芯不易在纸面留下过深凹痕，修改时用橡皮擦拭后纸面残留痕迹少，适合需要反复调整的手绘方案推敲阶段，也适合在硫酸纸、描图纸等半透明绘图纸张上做底稿绘制，避免透墨影响后续晒图或描线工序。这款铅笔采用经典六棱柱形笔杆设计，区别于圆形笔杆易滚落的缺陷，六棱结构放置在倾斜的绘图桌面、钳工工作台面时不会随意滑动，棱边结构也能给手指提供稳定的握持支撑点，长时间书写绘图时不易打滑，握持姿态更易保持稳定。笔身主体采用软化处理的椴木层压材质，木材纹理顺直，

　　卷削时不会出现大块崩裂，铅芯位于笔杆正中心位置，卷削过程中铅芯受力均匀，不易出现断芯问题，笔杆靠近笔尖位置做了渐变收窄的锥度处理，卷削后露出的木质锥段长度控制在18-22mm区间，既保证握持时手指不会蹭到未干的笔迹，也能让笔尖在绘制精细线条时拥有足够的视野空间，不会被笔杆遮挡绘图视线。铅芯采用石墨与黏土高温烧结成型，2H配比下黏土占比偏高，铅芯径向抗折强度达到120MPa以上，正常书写施力下不会出现铅芯断裂，书写出的线条宽度可通过削尖程度控制在0.3-0.8mm区间，满足工程制图中粗实线、细实线的不同线宽绘制需求。笔杆表面的涂层采用环保硝基漆，漆面附着力强，日常握持摩擦不易掉漆，六棱面的印刷标识采用移印工艺，标识内容包含硬度标号、

　　品牌标识，印刷位置避开主要握持接触面，长期使用不会因摩擦导致标识模糊。笔尾端做了平切处理，可搭配普通橡皮头按压安装，也可适配延长杆接长使用，当铅笔使用到剩余长度不足50mm时，加装延长杆即可继续使用，减少耗材浪费。从建模逻辑来看，这款铅笔的结构拆分可分为木质笔杆主体、石墨铅芯、表面印刷层三个部分，建模时先绘制六棱截面草图，通过拉伸特征生成笔杆基础实体，再对笔尖段做旋转切除处理形成锥度结构，铅芯部分采用同轴拉伸特征，与笔杆内孔保持0.02mm的过盈配合量，模拟实际生产中铅芯与木杆的压装装配关系，表面印刷内容采用贴花特征映射到六棱对应面上，还原真实产品的外观细节。实际生产中，这类铅笔的木杆需要经过开槽、压芯、合板、杆身成型、上漆、印刷、

　　切头、磨尖等多道工序，建模时还原的各段尺寸公差控制在±0.1mm以内，完全匹配量产加工的尺寸精度要求，笔杆对边宽度控制在7.2mm，符合成年人手指握持的最佳尺寸范围，整体长度控制在178mm，与常规文具收纳盒、笔袋的内部尺寸适配，不会出现过长无法收纳的问题。在工程手绘场景中，这类高硬度铅笔还可配合比例尺、三角板、曲线板等绘图工具使用，六棱笔杆的棱边可临时作为短直尺绘制短直线，应急场景下无需额外更换工具即可完成简单的线条绘制，笔身重量控制在5g左右，长时间握持绘图不会造成手部疲劳，适合设计人员连续数小时的草图绘制工作。
