泵用锁紧连接法兰盘结构设计

　　在流体输送管路与泵体的对接场景中，这类带周向锁紧螺栓的双叠层环形构件，是承担泵端管路密封预紧、轴向定位功能的核心连接部件。日常在市政供水泵站、工业循环水系统、化工流体输送管线的泵组安装现场，这类构件的安装精度直接决定了泵组长周期运行的密封可靠性，一旦预紧力分布不均或者安装边界尺寸不匹配，很容易出现端面渗漏、连接螺栓受剪断裂的故障，直接影响整条流体输送线的运行稳定性。

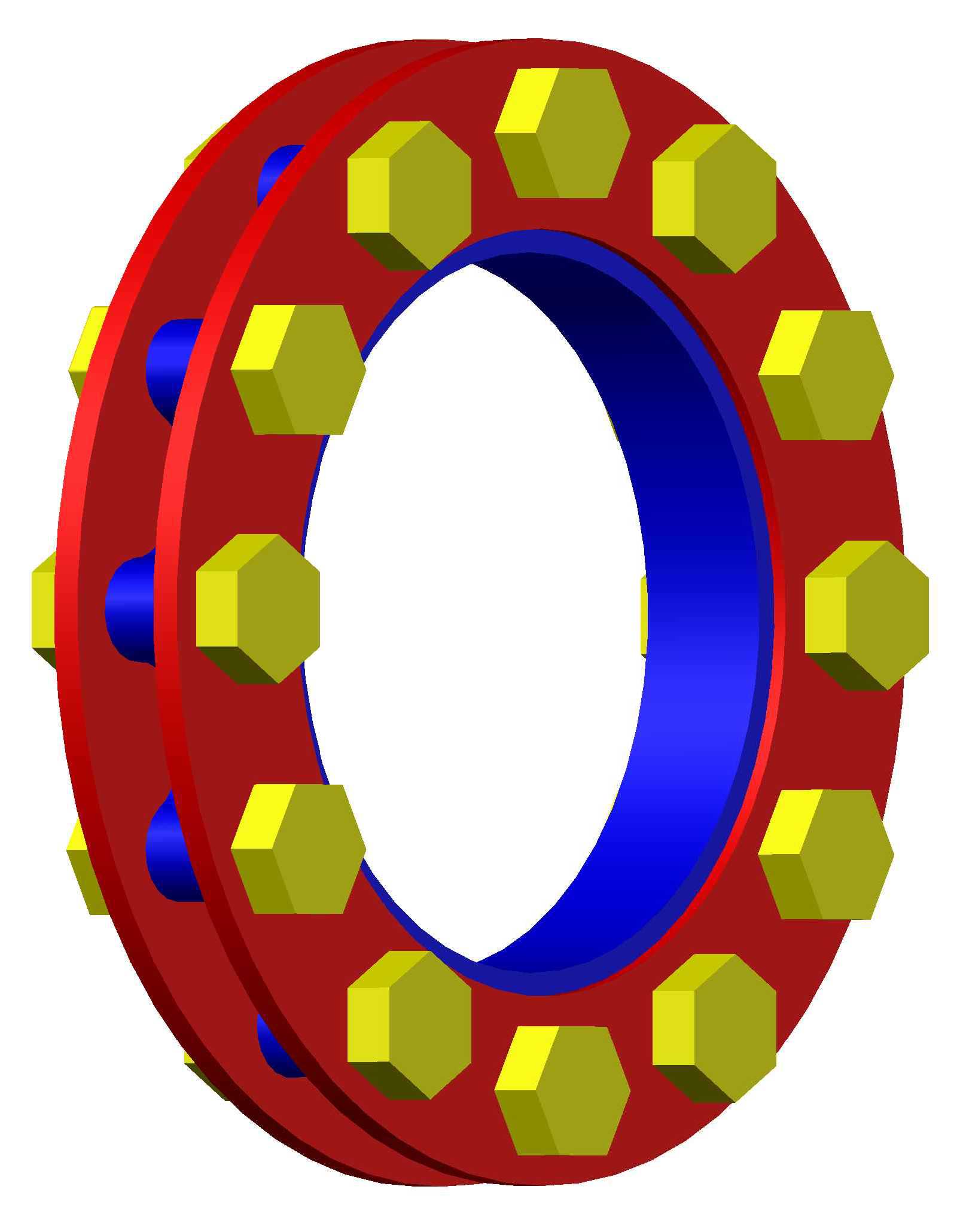

　　从结构设计逻辑来看，该构件采用双层叠合的环形基体设计，内层为蓝色的密封贴合环带，直接与泵体出口、对接管路的法兰端面接触，加工时需要严格控制端面的平面度与粗糙度，保证密封垫片受压均匀，避免出现局部间隙导致的介质渗漏。外层红色基体为承载结构，周向均匀分布16个内六角螺栓安装位，这种偶数对称排布的螺栓孔设计，是为了在紧固过程中实现对角分步预紧，让整个环形端面的压紧力呈圆周均匀分布，不会出现单侧偏压导致的法兰翘曲变形。和普通单片法兰不同的是，该结构采用双层叠片设计，两层环形基体之间预留了微小的轴向调整间隙，在泵体运行产生轴向窜动或者管路热胀冷缩产生位移时，能够通过两层基体的微小相对滑移抵消部分附加应力，避免螺栓承受额外的交变载荷，延长连接结构的疲劳寿命。

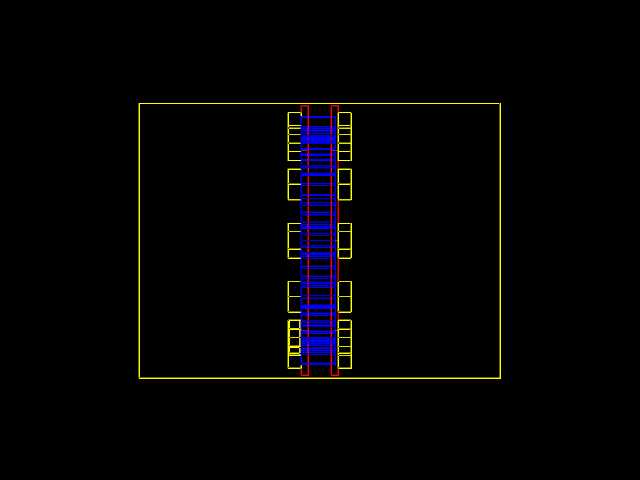

　　从安装边界维度考量，该构件的中心通孔直径需要与泵体出口通径完全匹配，保证流体过流断面无突变，减少局部流阻损失，避免在法兰位置产生涡流引发泵组振动。周向螺栓的分布圆直径、螺栓孔直径需要严格匹配对应压力等级的管路法兰安装尺寸，保证现场安装时能够与标准管路法兰直接对接，不需要额外加工适配。构件的整体轴向厚度经过载荷校核，在额定工作压力下，环形基体的最大变形量控制在密封垫片允许的压缩回弹范围内，既不会因为刚性不足导致密封面压合不严，也不会因为厚度过大造成材料浪费、安装空间占用过多。周向布置的内六角螺栓采用沉头设计，螺栓头部完全嵌入基体的沉孔内，不会突出法兰外端面，既可以避免安装过程中螺栓头部与周边管线、防护结构发生干涉，也能减少外部环境对螺栓的腐蚀，降低后期维护的拆卸难度。

　　在实际选型适配过程中，这类连接结构需要匹配泵的额定输出压力、输送介质特性来调整基体材质与表面处理方式，比如输送清水类介质时可以采用普通碳钢做防锈涂装，输送腐蚀性化工介质时则需要更换为不锈钢材质或者做衬塑处理。设计阶段做三维建模时，需要重点校核螺栓孔的位置度公差，保证每一组螺栓孔的同轴度误差在安装允许范围内，避免现场安装时出现螺栓无法穿入的问题；同时需要模拟螺栓预紧后的端面应力分布，调整基体不同位置的壁厚，让应力分布更均匀，避免局部应力集中导致的基体开裂。另外，两层叠合基体的配合面需要做精加工处理，保证贴合面的接触面积达到85%以上，避免两层基体之间出现缝隙积存介质，引发缝隙腐蚀影响结构强度。

　　从现场运维的角度来看，这种对称排布的螺栓设计也方便后期的检修操作，运维人员可以按照对角顺序逐次松开螺栓，拆卸法兰更换密封垫片，不需要额外调整管路的整体位置，降低检修的工作量。和传统的单片焊接法兰相比，这种叠层锁紧结构的轴向补偿能力更强，对于泵组运行中产生的微小振动有更好的吸能效果，能够减少振动向管路系统的传递，降低整条管线的振动噪声。在建模过程中，还需要考虑螺栓安装的操作空间，沉孔的深度要保证内六角扳手能够完全套入螺栓头部，预留足够的扳手转动空间，避免现场安装时出现工具无法操作的问题。
