摩托车发动机供油油泵三维结构设计

　　这款油泵主要适配大排量摩托车发动机的燃油供给回路，在整车动力系统中承担着将燃油从油箱稳定输送至化油器或喷油机构的核心作用，其工作状态直接决定发动机不同转速工况下的空燃比匹配精度，进而影响动力输出平顺性与燃油经济性。从实际装车场景来看，这类油泵多安装在发动机缸体侧部的预留安装位，周边紧邻缸头散热片与气门传动组件，安装空间紧凑，周边管路排布密集，因此在结构设计阶段就需要充分考虑安装边界的避让问题，避免与周边的散热管路、线束、操纵拉索产生运动干涉。

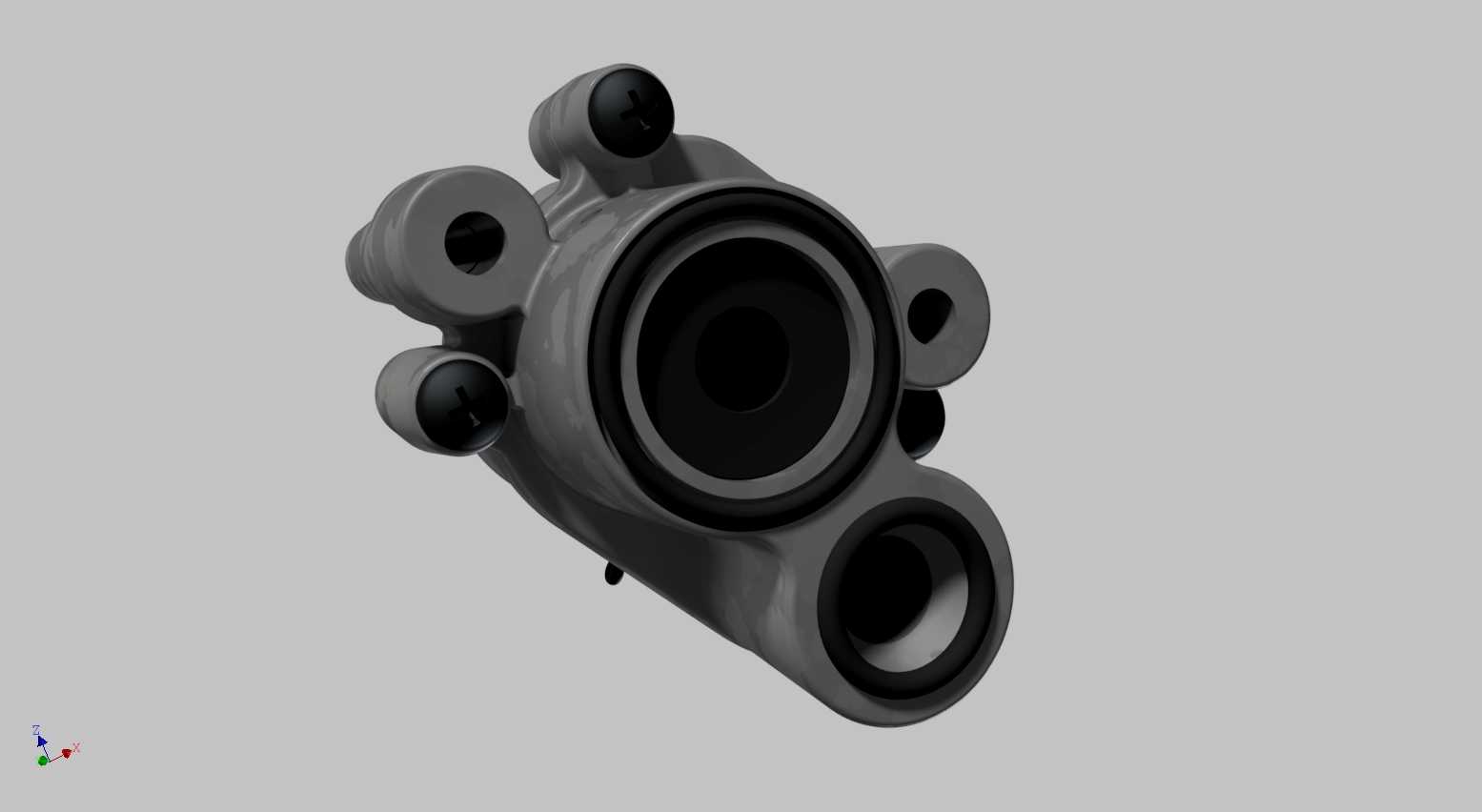

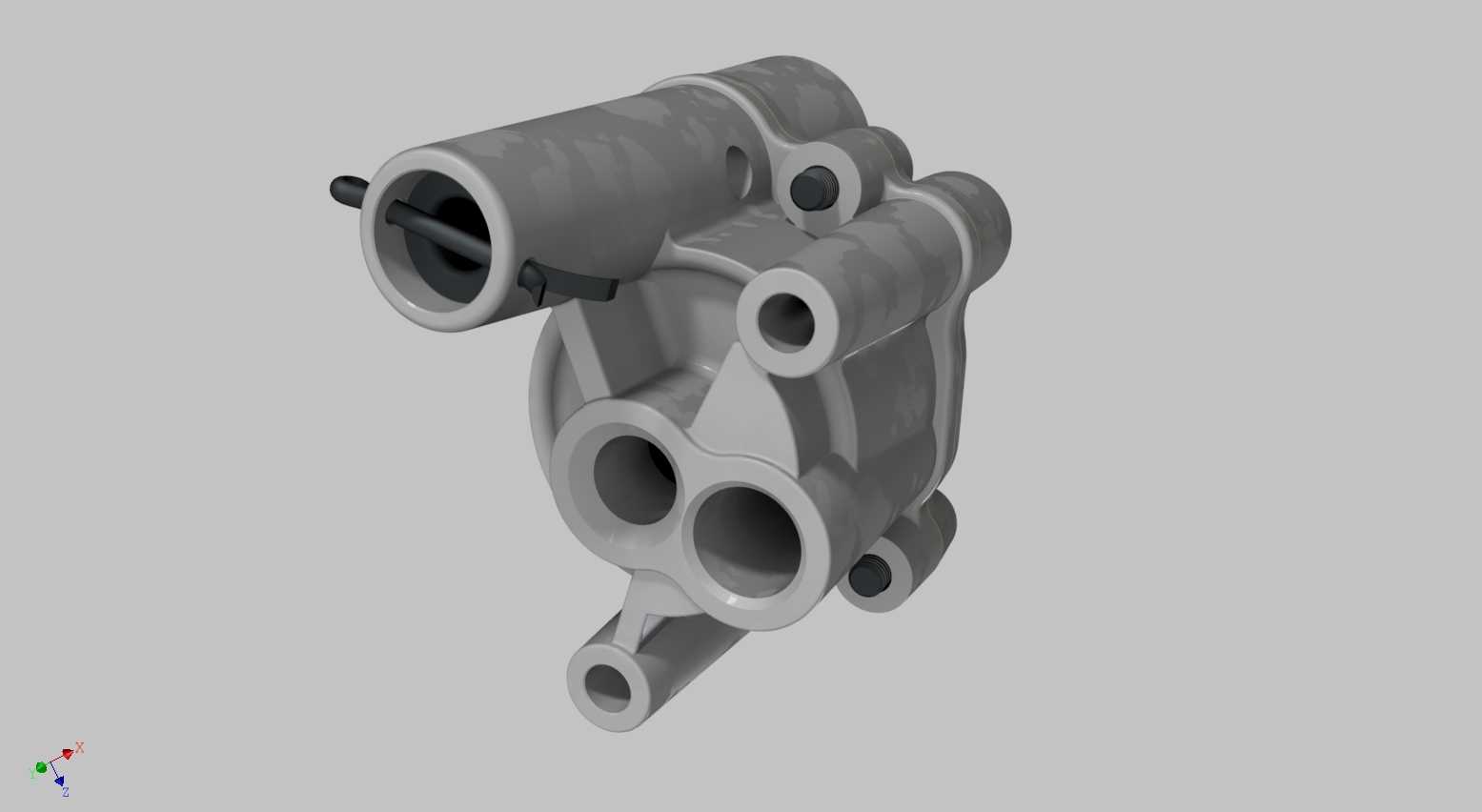

　　从结构功能来看，该油泵采用多接口集成式壳体设计，壳体上分布的不同通径接口分别对应进油、出油、回油以及压力检测通路，不同接口的密封面均采用平面加密封圈槽的设计，能够在装配后保证各油路之间的密封隔离，防止不同压力区间的燃油出现窜流问题，避免供油压力波动。壳体上的多个凸台结构为安装固定位，每个凸台都预留了螺栓过孔，孔位的位置度公差需要控制在合理范围内，保证装配时螺栓能够顺利穿入发动机侧的对应螺纹孔，不会出现强行装配导致的壳体应力集中问题，毕竟油泵壳体多为铸铝材质，过大的装配应力长期作用下容易出现壳体开裂、渗油等故障。

　　在设计思路上，这款油泵的转子腔采用偏心式腔体结构，通过转子在腔体内的回转运动实现容积变化，进而完成燃油的抽吸与加压输出。需要注意的是，当前结构中转子部分的尺寸是基于外部测绘得到的初步参数，若要实现完全匹配原车的供油性能，需要将油泵完全拆解后对转子的型线、偏心距、叶片厚度等核心参数进行精准测量，才能保证建模得到的转子在装配后能够达到设计要求的供油压力与流量，避免出现供油不足导致的发动机高转乏力，或是供油压力过高导致的燃油溢出、油耗异常问题。

　　从外形尺寸与安装边界来看，油泵整体轮廓近似不规则的块状结构，最大外轮廓尺寸需要匹配发动机侧部的安装凹陷空间，突出壳体表面的管接头长度不能超出周边零部件的最小间隙，否则在车辆行驶过程中产生的振动会导致管接头与周边部件碰撞磨损，长时间使用后出现管路破损漏油的问题。壳体表面的加强筋结构沿着油路走向与安装受力点分布，既能够提升壳体的整体结构强度，承受油路内部的燃油压力，也能够在一定程度上增加壳体的散热面积，帮助油泵在持续工作过程中散发热量，避免燃油温度过高产生气阻，影响供油稳定性。

　　在实际建模过程中，需要重点关注各密封面的平面度要求，以及各接口的同轴度公差，这些形位公差直接决定油泵装配后的密封性能与工作可靠性。同时，安装螺栓孔的深度需要严格匹配对应螺栓的旋合长度，既要保证螺栓拧紧后有足够的锁紧力防止油泵松动，也要避免螺栓旋入过长顶碰内部的运动部件，导致转子卡滞、油泵失效。另外，油泵的进出油口方向需要与原车管路走向匹配，减少管路弯折角度，降低燃油流动阻力，保证燃油输送过程顺畅。对于长期在高转速工况下工作的摩托车发动机来说，油泵的供油响应速度也十分关键，在结构设计时需要尽可能减少腔体内部的无效容积，提升转子转动时的容积变化效率，保证发动机急加速时能够快速建立足够的供油压力，避免出现动力响应滞后的问题。
