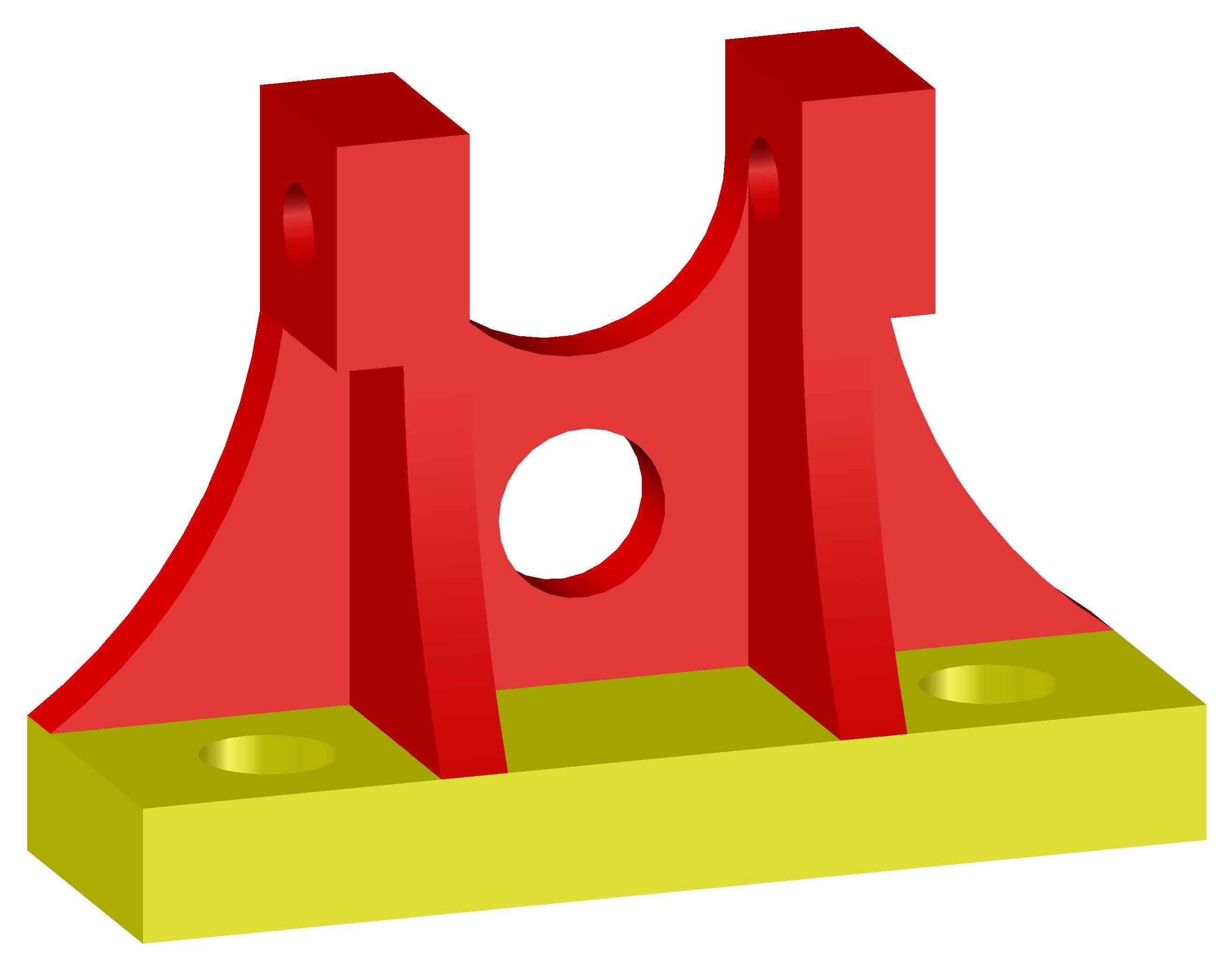

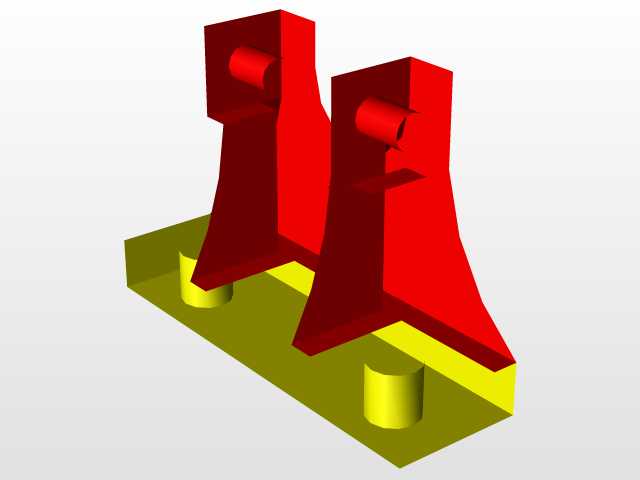

该支撑固定构件多用于中小型传动设备、工装夹具以及非标自动化生产线的轴系支撑环节,日常工况中主要承担径向与轴向的复合载荷传递,将上部转动副的受力平稳传导至底部安装基面,避免轴系运行过程中出现偏摆、震颤等影响传动精度的问题。从结构设计逻辑来看,底部采用整块矩形安装底板设计,底板上对称布置两个沉头安装孔,安装时可采用内六角螺栓穿过沉孔与下方安装机架锁紧,沉孔结构可保证螺栓头部完全沉入板面以下,不会出现突出部分干涉其他周边构件的情况,底板的厚度经过受力校核,可在额定载荷下避免出现弯曲形变,保证支撑面的平面度长期稳定。上部的两块对称立板是核心承载部位,立板顶部开设同轴的通孔,用于安装转动轴、销轴类连接件,两立板之间预留的弧形避让空间,
既可以容纳轴上配套的轴承、挡圈等标准件,也能为轴系转动预留足够的运动空间,避免运行过程中出现结构剐蹭;立板与底板之间采用大圆弧过渡结构,而非直角直连,这种设计可以大幅降低应力集中系数,在承受冲击载荷时不会在连接根部出现应力断裂的问题,立板中部开设的圆形减重孔,在不影响整体结构强度的前提下,有效降低了构件自身重量,同时也方便安装过程中穿入工具调整轴系位置,减少安装操作的阻碍。立板外侧的加强筋结构从底板板面一直延伸至立板中上部,进一步提升了立板的抗侧弯刚度,当轴系受到侧向力时,加强筋可以分担立板根部的弯矩,避免立板长期受力后出现外张变形,保证顶部两安装孔的同轴度长期维持在设计公差范围内。从安装边界来看,
该构件的底板长宽尺寸适配常规100-150mm间距的安装孔位,整体高度适配直径20-30mm的销轴类连接件,安装时不需要对基面做特殊加工,只要保证安装面平面度达到IT9级精度即可完成锁紧固定,日常维护过程中也不需要频繁拆解,仅需定期检查顶部轴孔的磨损情况以及底部螺栓的锁紧力矩即可。在实际产线应用中,这类支撑座常被用在皮带输送机的从动辊支撑、小型工装的翻转机构铰接座、手动操作工位的转轴固定等场景,相比一体式铸造的支撑座,这种结构的加工工艺性更好,立板、底板、加强筋可分别采用型材下料后焊接成型,也可采用铸钢一次性铸造成型后再做机加工,生产方式灵活,可根据实际载荷需求选择对应的加工工艺与材料牌号,载荷较小的场景可采用Q235材料焊接制作,
重载冲击场景则可采用45钢铸造成型后做调质处理,适配不同工况的使用需求。设计过程中需要重点保证顶部两立板轴孔的同轴度公差,以及底板安装面与轴孔轴线的平行度公差,若同轴度超差,会导致穿入的销轴出现别劲现象,大幅提升转动阻力,甚至会在运行过程中出现轴孔异常磨损、销轴断裂的问题;平行度超差则会导致轴系安装后出现倾斜,影响传动件的啮合精度,比如配套链轮、带轮使用时会出现掉链、皮带跑偏等故障。此外立板与底板连接位置的圆弧过渡半径不能过小,过小的圆角会导致应力集中系数陡增,在交变载荷作用下容易在圆角位置萌生疲劳裂纹,最终导致构件断裂失效,设计时通常会将圆角半径设置为立板厚度的0.3-0.5倍,兼顾结构强度与外形尺寸的平衡。
