小型零件同步带输送机构三维设计

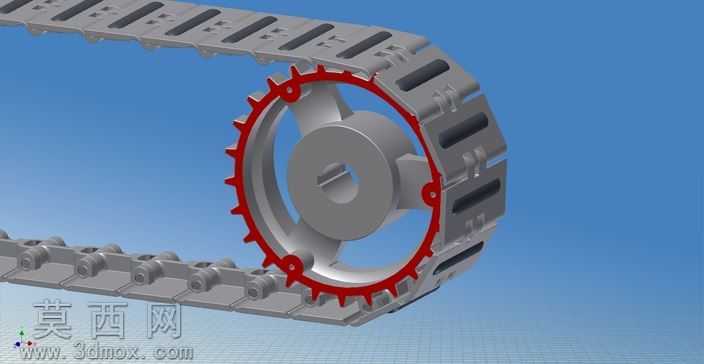

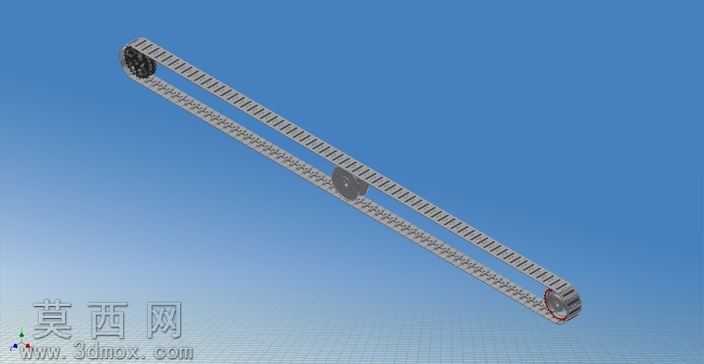

本作品为针对小型零散零件设计的同步带式输送机构三维模型，整体采用长条形卧式布局，建模过程中对输送机构的核心传动与承载结构做了精细化还原。模型以双列同步带作为核心承载输送部件，同步带表面做了等距防滑挡条结构建模，可避免小尺寸零件在输送过程中出现滑移、偏位问题，两端分别设置主动辊与从动辊结构，主动辊端预留了动力输入接口，可适配减速电机等常规动力元件完成驱动装配。建模阶段对同步带的张紧调节结构做了完整还原，从动辊端设置可调式安装座，可通过调节安装座位置改变辊轮间距，实现同步带张紧度的灵活调整，保障传动过程的稳定性，避免长期运行出现跳齿、打滑问题。整体机架采用轻量化型材拼接结构建模，各安装孔位、连接位均按照实际装配标准做了参数化设计，可直接导出工程图用于生产加工。材质渲染阶段，同步带部分采用哑光黑色橡胶材质模拟真实工业同步带的质感，辊轮部分采用金属银灰色钢材材质，机架部分采用阳极氧化铝合金材质，不同部件的材质区分清晰，可直观呈现各结构的材质属性与功能分区。设计思路围绕小零件的稳定输送需求展开，整体结构紧凑，输送路径平直，可直接对接小型加工设备、分拣设备的上下料工位，也可作为小型自动化生产线的中转输送单元使用，模型预留了充足的拓展安装位，可根据实际使用需求加装传感器、挡停机构、导向条等附属元件，适配不同尺寸、不同类型小型零件的输送场景，整体结构无冗余设计，传动路径简洁，运行过程噪音低、输送平稳，能够满足小零件连续化输送的使用需求。
