交错轴传动伞齿轮小齿轮啮合结构

　　这套交错轴啮合的齿轮副结构，常见于小型轻工设备、精密传动模组的动力转向环节，用来实现两垂直交错轴之间的旋转动力传递，相比平行轴齿轮组，它能在极小的安装空间内完成动力传输方向的90度转向，不需要额外加装换向拨叉或者转向联轴器，能大幅压缩传动单元的整体占用空间。从实际装配场景来看，这类结构常被用在小型进给机构、玩具传动模组、桌面级自动化设备的动力输出端，因为结构件数量少，装配环节不需要复杂的间隙调整工装，只要保证两齿轮的轴交角对准啮合基准面，就能实现顺畅的动力传输，日常维护也不需要频繁拆解加注润滑脂，工程塑料材质的啮合副甚至可以在无额外润滑的工况下连续运行上千小时。

　　设计这套结构的时候，首先要确定的是两轴的轴交角基准，常规垂直交错传动的轴交角设为90度，小齿轮的轴伸端要预留足够的安装配合长度，用来和动力输出轴做过盈配合或者键连接，伞齿轮的底部支撑轴要和安装基板的定位孔做间隙配合，保证齿轮转动时不会出现径向窜动。齿形设计上采用的是简易渐开线啮合齿形，没有做高精度的修形处理，因为这类结构多用于载荷不大、传动精度要求不算极高的场景，齿侧预留了0.1到0.2毫米的啮合间隙，既能避免加工误差导致的卡滞，也能补偿温度变化带来的材质形变，不会出现运转时的齿面咬死问题。

　　从安装边界来看，伞齿轮的最大外径要和周边安装结构预留至少3毫米的安全间隙，避免运转时和周边的结构件发生刮蹭，小齿轮的轴伸端长度要匹配动力源的输出轴深度，不能出现轴伸过长顶到动力源端盖、或者过短导致配合长度不足传动打滑的问题。齿轮的齿厚设计要匹配额定传递扭矩，这套结构的齿厚参数适合传递0.5N·m以内的扭矩，完全覆盖小型传动模组的动力需求，如果要适配更大载荷的场景，只需要调整齿厚和齿轮模数，不需要改动整体的安装定位尺寸，具备不错的结构延展性。

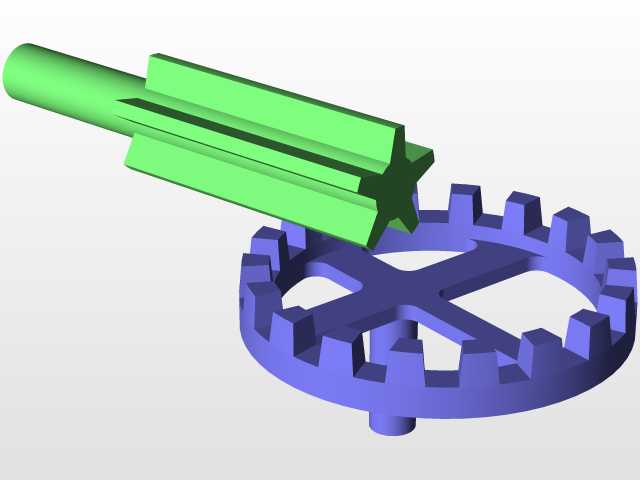

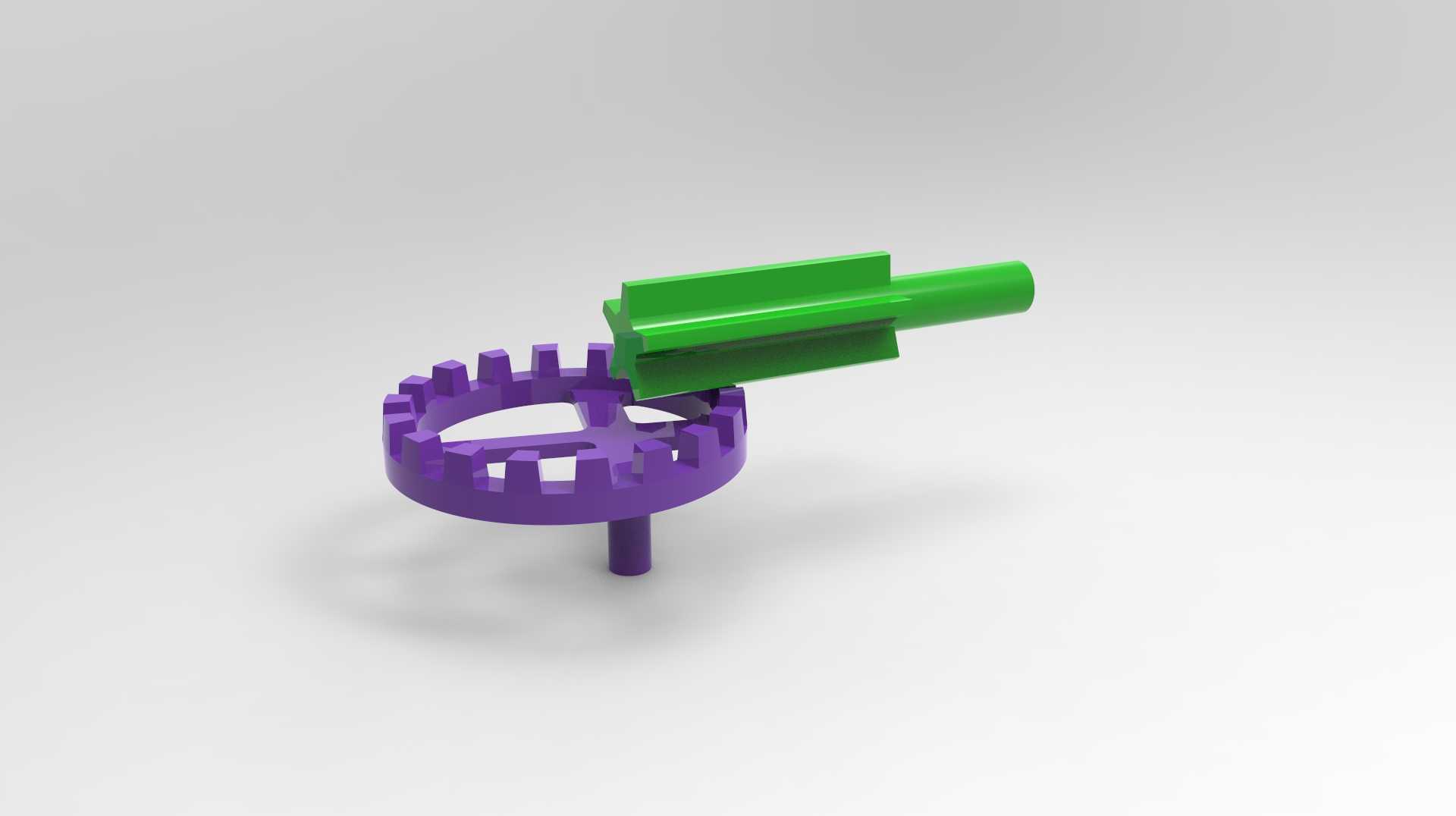

　　实际运转过程中，小齿轮作为主动件带动伞齿轮做旋转运动，动力从水平布置的小齿轮轴输入，从垂直布置的伞齿轮轴输出，传动比可以根据实际需求调整两齿轮的齿数来实现，不需要改动整体的安装位。啮合过程中，齿面的接触区域集中在齿面中部，不会出现齿顶或者齿根的局部偏磨，能有效延长齿轮副的使用寿命，因为采用了工程塑料材质，运转时的噪音比金属齿轮副低15到20分贝，适合用在对噪音控制有要求的桌面设备、民用小家电这类场景。

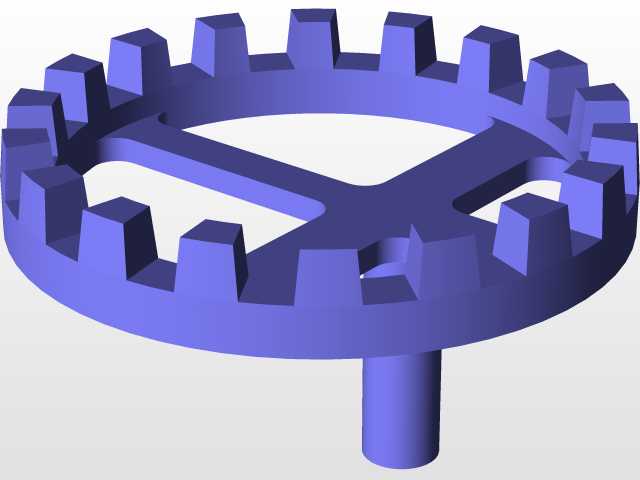

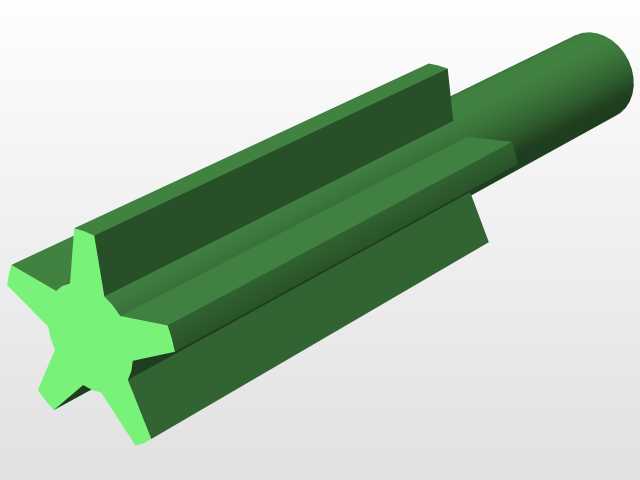

　　结构设计上没有多余的冗余部件，伞齿轮中部做了镂空处理，既减轻了整体重量，也能在注塑加工的时候减少缩孔缺陷，提升零件的成型合格率，小齿轮的轴身做了平直的光轴设计，不需要加工额外的定位台阶，降低了零件的加工成本，适合批量注塑生产。装配的时候只需要将两个齿轮分别固定在对应的转轴上，调整好啮合间隙就可以完成组装，不需要复杂的工装夹具定位，能有效提升产线的装配效率，降低整体的生产制造成本。
