L型阶梯式定位支撑机械工装构件

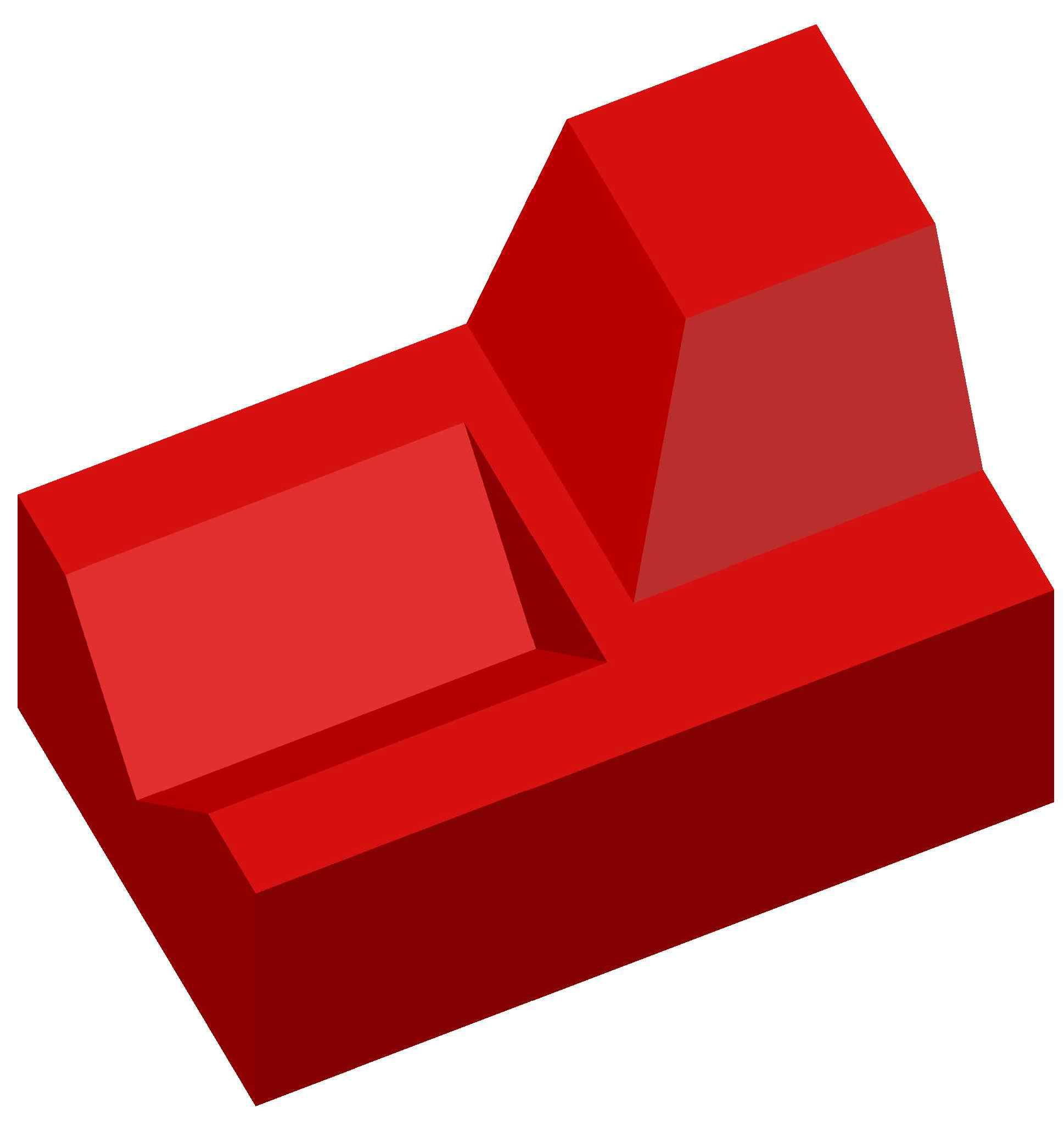

　　该构件属于工装夹具系统里的固定式定位支撑单元，从结构形态来看采用整体式L型阶梯布局，底座部分为长条形矩形实体，沿长度方向延伸出平整的安装贴合面，可直接通过螺栓锁紧在工装基板或者设备工作台的T型槽基准面上，底座的厚度经过载荷校核，能够承受侧向装夹力带来的弯矩，避免长期使用后出现支撑面形变偏移。上部的阶梯凸台分为两个功能区域，较低的台阶面为工件承托面，加工时预留了0.2mm的修磨余量，现场装配时可根据实际工件的尺寸公差配磨，保证承托面与工件基准面的贴合率达到90%以上，减少装夹时的工件悬空变形；较高的斜置凸台为侧向定位面，其倾斜角度匹配被加工工件的侧面斜度，凸台与底座的衔接处做了内凹避让槽，避免工件棱边与构件发生干涉，同时也能减少加工时的应力集中，提升构件整体的抗冲击性能。

　　从实际应用场景出发，这类构件多用于小型零部件的铣削、钻孔工序的装夹定位，比如小型五金件、塑料壳体的二次加工工位，不需要复杂的可调结构，依靠固定的形面就能实现工件的快速定位，装夹时工人只需要将工件靠紧两个定位面，配合快速夹钳就能完成装夹，相比通用平口钳的装夹效率提升40%左右，同时定位重复精度可以控制在0.05mm以内，满足普通机加工的公差要求。在装配边界上，构件的底座宽度控制在标准T型槽的间距范围内，安装孔位采用长圆孔设计，允许沿底座长度方向做±5mm的位置调整，适配不同尺寸工件的定位需求，构件的整体高度经过优化，不会超出机床工作台的安全行程范围，加工时刀具不会与构件本体发生碰撞。

　　设计思路上优先考虑了加工工艺性，整体结构没有复杂的曲面特征，所有形面都可以通过三轴铣床一次装夹完成加工，不需要特殊的工装或者五轴设备，制造成本较低，适合批量制作作为工位的标准工装配件；材质选用上默认采用45号钢调质处理，硬度达到HB220-250，既有足够的结构强度，又具备一定的韧性，偶尔受到工件碰撞也不会出现崩裂，定位面经过高频淬火处理后硬度可达HRC45以上，长期使用不会出现磨损凹陷，延长工装的使用寿命。在细节处理上，所有的棱边都做了C1的倒角，去除加工毛刺，避免工人操作时被划伤，构件的非定位面做了发黑处理，提升防锈能力，适合车间多油污、多切削液的使用环境。

　　这类固定定位构件虽然结构简单，但却是流水线机加工工位不可或缺的基础工装元件，相比可调式定位组件，它没有活动间隙，长期使用的稳定性更好，维护成本极低，只需要定期检查定位面的磨损情况即可，不需要做复杂的校准调整。在多工位的组合工装设计中，这类构件可以多个组合使用，分别对工件的不同方向进行限位，配合气动夹钳实现自动化上下料的定位需求，其统一的安装基准面也能兼容不同的工装基板，不需要重新设计安装接口，能够快速适配不同的加工工序切换需求。
