手动进给式胶管定长切割专用设备结构

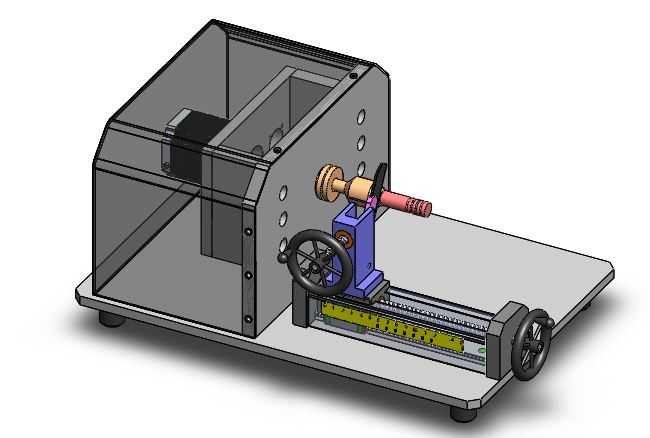

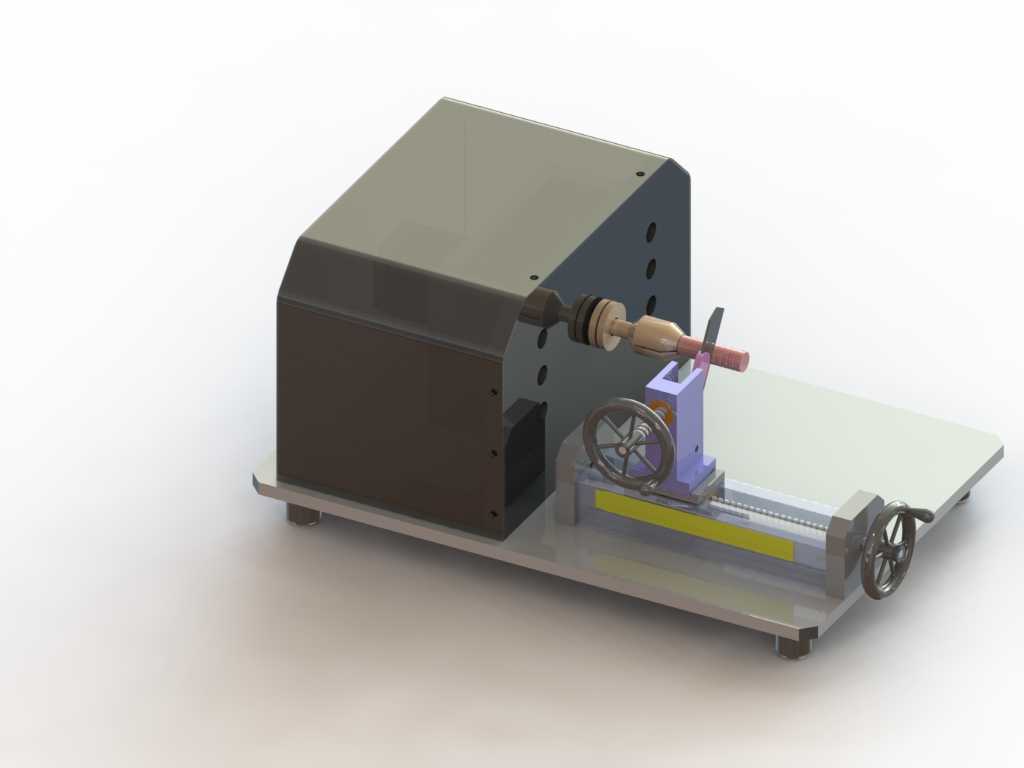

　　在液压管路装配、橡塑管材二次加工、汽配维修管路预制这类场景里，胶管切割是频次极高的工序，不同于全自动切管机适配大批量连续生产的定位，这款手动操作的胶管切割设备，更适配多品种小批量的加工场景，比如设备维保现场的管路现场改制、小型加工厂的小批量胶管定长裁切、实训教学场景的管材加工演示，不需要接入复杂的电控和气路系统，仅靠手动操作就能完成胶管的装夹、进给、裁切全流程，对使用场地的配套要求极低。从结构布局来看，设备采用一体式平台底座设计，所有功能组件全部集成在一块铣平的金属安装平板上，底座下方设置四个可调支撑脚，既可以抵消放置面的不平整误差，也能在裁切作业时减少整机晃动，保证切口的平整度。设备左侧的箱式壳体内部集成了切割动力的传动组件，

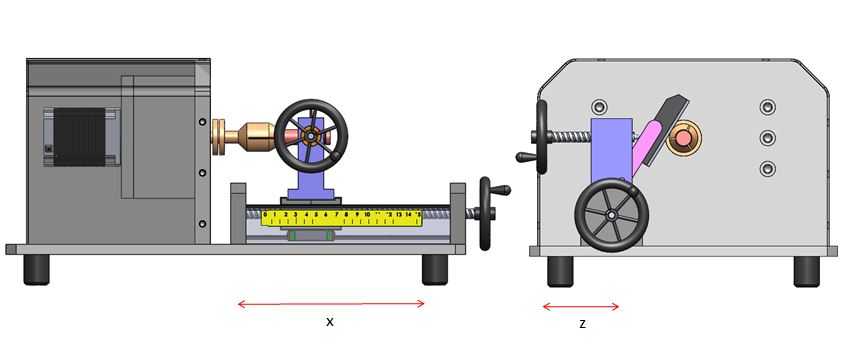

　　壳体外侧伸出的主轴端用来装夹切割刀片，主轴的同轴度经过调校，保证刀片旋转时的端面跳动控制在合理范围内，避免切割时出现刀片偏摆导致的胶管切口斜口、胶层撕裂问题。和切割工位配合的是手动进给装夹机构，这套机构采用燕尾槽导轨作为进给导向，导轨副的配合间隙经过配刮处理，摇动手轮时可以带动装夹座沿着导轨平稳移动，不会出现卡滞或者窜动的情况，装夹座上设置了可调节的V型胶管支撑块，能适配不同外径的胶管装夹，支撑块上方配有快速压紧结构，装夹胶管时不需要反复拧动螺栓，扳动压杆就能完成胶管的锁紧，操作效率比传统螺栓压紧结构高很多。进给导轨的侧方设置了长度定位标尺，裁切前可以根据需要的胶管长度调整定位挡块的位置，胶管端部顶到挡块后锁紧，

　　就能保证每一次裁切的胶管长度一致，不需要每次裁切前反复测量尺寸，能有效减少尺寸测量带来的误差。靠近手轮的位置设置了进给限位结构，可以根据胶管的壁厚调整进给行程，避免进给过量打坏刀片，也能防止进给不到位导致胶管未完全切断的问题。设备的操作逻辑完全贴合一线操作人员的使用习惯，所有操作手轮、压紧手柄都布置在操作人员站立时的顺手位置，不需要探身或者大幅度移动手臂就能完成全部操作，切割工位周围预留了足够的排屑空间，裁切产生的胶屑不会堆积在运动副里，日常清理只需要用毛刷清扫平台表面即可，维护难度极低。从安装边界来看，整机的占地面积不到0.3平方米，整体重量控制在单人可以短距离挪动的范围，不需要做专门的设备基础，

　　放置在普通钳工工作台面上就能稳定作业，不需要额外的地脚固定。设计时充分考虑了手动操作的受力特性，所有传动位置都设置了自润滑轴承，长期使用也不会出现操作力变大的情况，手轮的直径经过匹配计算，操作时的施力大小符合普通人的手部发力范围，长时间操作也不容易产生疲劳。和市面上常见的简易胶管切割工具相比，这款设备的装夹同轴度更高，切割时胶管不会因为受力产生偏移，切口的垂直度可以满足液压管路装配的要求，不需要二次修磨切口就能直接安装管接头，能有效减少后续管路装配的泄漏隐患。针对不同材质的胶管，比如橡胶油管、PVC软管、编织增强胶管，只需要更换对应材质的切割刀片就能适配，不需要对设备主体结构做任何改动，设备的刀片装夹位置采用通用的刀具安装接口，刀片的更换操作简单，不需要专业的工装就能完成拆装。在结构细节上，所有的运动外露位置都做了安全防护设计，切割刀片的外侧设置了可开合的防护罩，不作业时防护罩盖住刀片，避免误碰受伤，作业时防护罩翻开也不会遮挡操作人员的切割视线，进给导轨的两端都设置了限位挡块，防止摇动手轮时装夹座脱出导轨造成设备损坏。整体结构没有多余的冗余设计，每个组件都承担明确的功能，从机械结构的可靠性角度出发，没有采用容易损坏的电子元器件，全机械结构的设计让设备的故障率极低，即使在没有供电的场景，只要搭配手动旋转的切割动力组件也能完成作业，适配野外抢修、无供电场地的临时加工需求。
