带楔形嵌块的组合式定位工装结构

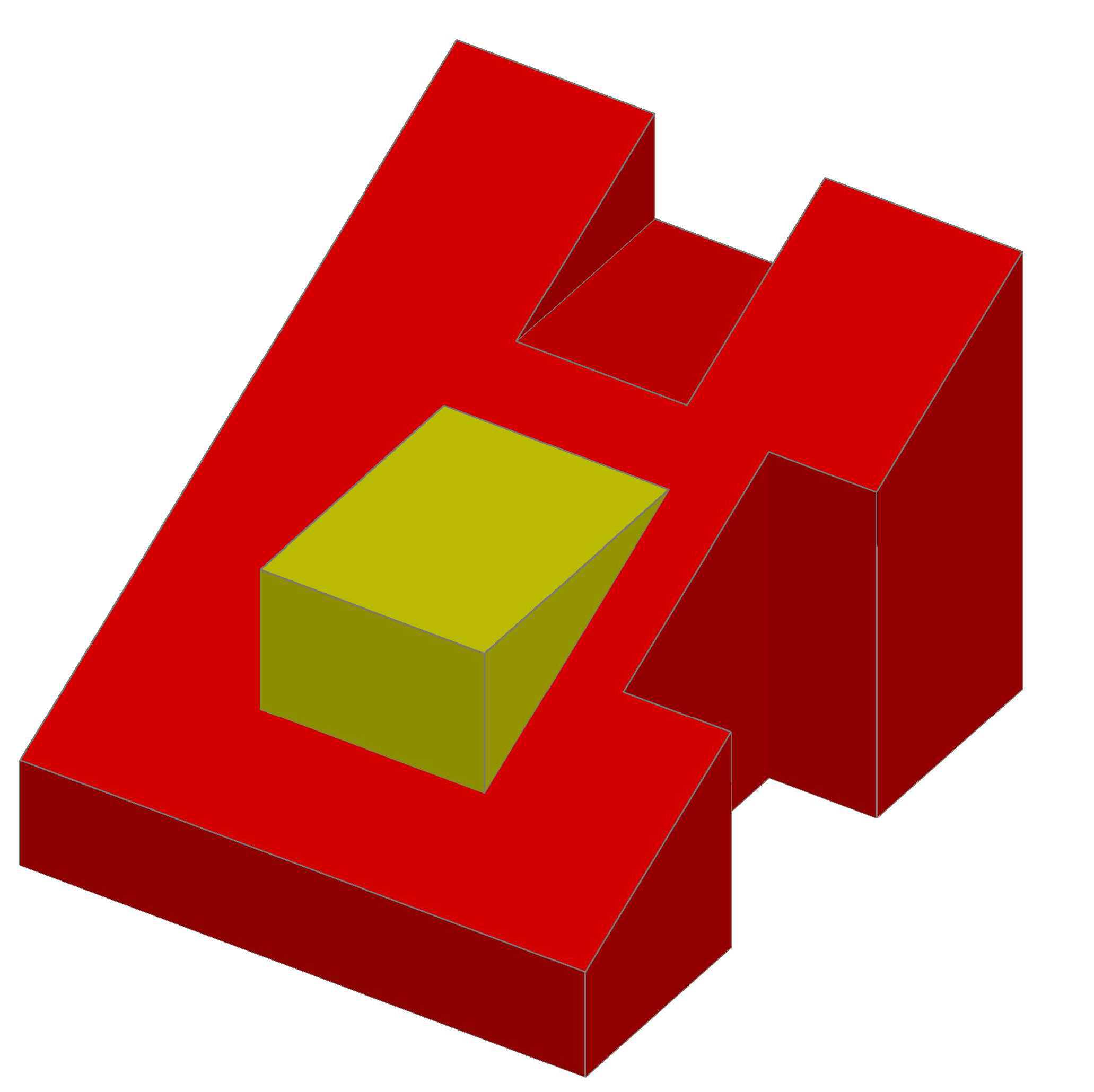

　　在离散制造的机加工、装配工位场景中，这类带楔形嵌块的组合式定位结构，常被用作非标工装的核心定位单元，适配多品种小批量生产里的快速换型需求，区别于标准定位块的固定尺寸限制，该结构通过分体式设计可适配不同轮廓的待加工工件定位，减少工装换型时的调整工时。从结构功能来看，红色基座部分承担整体承载与安装固定作用，基座上开设的异形凹槽并非随意设计，凹槽的侧壁角度经过反复校核，可在工件放置时实现X、Y两个方向的粗定位，避免工件放置时出现过大的位置偏移；黄色楔形嵌块作为活动定位件，其斜面与基座凹槽的对应斜面形成楔紧配合，当嵌块沿斜面推入到位后，可消除基座与待定位工件之间的间隙，实现零间隙定位，避免加工过程中因切削力导致的工件窜动，

　　这一设计相比传统的螺栓顶紧定位，重复定位精度可提升两个精度等级，且锁紧操作无需额外工具，仅靠嵌块的自锁斜面即可保持锁紧状态，适配频繁拆装的工位需求。设计阶段首先考虑的是安装边界约束，基座底部设置有两个对称的安装沉孔，沉孔的位置尺寸适配常见的T型槽工作台槽距，可直接通过T型螺栓固定在标准工作台上，无需额外加工过渡连接板；基座的整体外轮廓做了倒角处理，避免工位操作时的尖锐棱角磕碰，同时基座的壁厚经过强度校核，在承受最大1500N的切削侧向力时，变形量控制在0.02mm以内，满足精加工工序的定位刚度要求。楔形嵌块的尺寸设计遵循自锁条件，其斜面倾角设置为6度，小于钢铁材料的摩擦角，确保在无额外锁紧件的情况下不会出现松脱，

　　嵌块的顶面做了防滑网纹处理，方便操作人员手动推拉调整位置，嵌块与基座凹槽的配合面采用间隙配合，间隙量控制在0.01-0.02mm之间，既保证嵌块可以顺畅滑动，又不会因间隙过大导致定位误差超差。从实际应用场景延伸来看，该结构可通过更换不同轮廓的楔形嵌块，适配不同外形的工件定位，比如在小型壳体零件的铣削工序中，可更换与壳体内腔轮廓匹配的嵌块，实现壳体的内腔定位；在轴类零件的钻削工序中，可更换带V型槽的嵌块，实现轴类零件的径向定位，基座部分可通用，仅需更换嵌块即可适配不同工件，大幅降低工装的制造成本与存储成本。结构的细节处理上，基座的凹槽底部开有排屑槽，加工过程中产生的切屑可通过排屑槽排出，避免切屑堆积在配合面内影响嵌块的配合精度，

　　同时排屑槽的存在也方便定期清理配合面的杂物，延长工装的使用寿命；基座的侧面设置有基准面，该基准面经过磨削加工，平面度公差控制在0.008mm以内，可作为工装安装时的找正基准，减少工装安装时的找正时间。在装配逻辑上，该结构无需复杂的装配工序，仅需将楔形嵌块沿凹槽斜面推入即可完成组装，拆卸时仅需反向敲击嵌块即可分离，无易损件，日常维护仅需定期在配合面涂抹少量润滑脂即可，维护成本极低。针对不同的工位载荷需求，该结构可通过调整基座的壁厚与嵌块的尺寸，适配从轻工装配到重型切削的不同场景，比如在重型切削场景下，可将基座的壁厚增加20%，嵌块的锁紧斜面长度增加30%，即可承受更大的切削载荷，结构的拓展性较强。
