三色拼接支撑式机械工装夹具结构

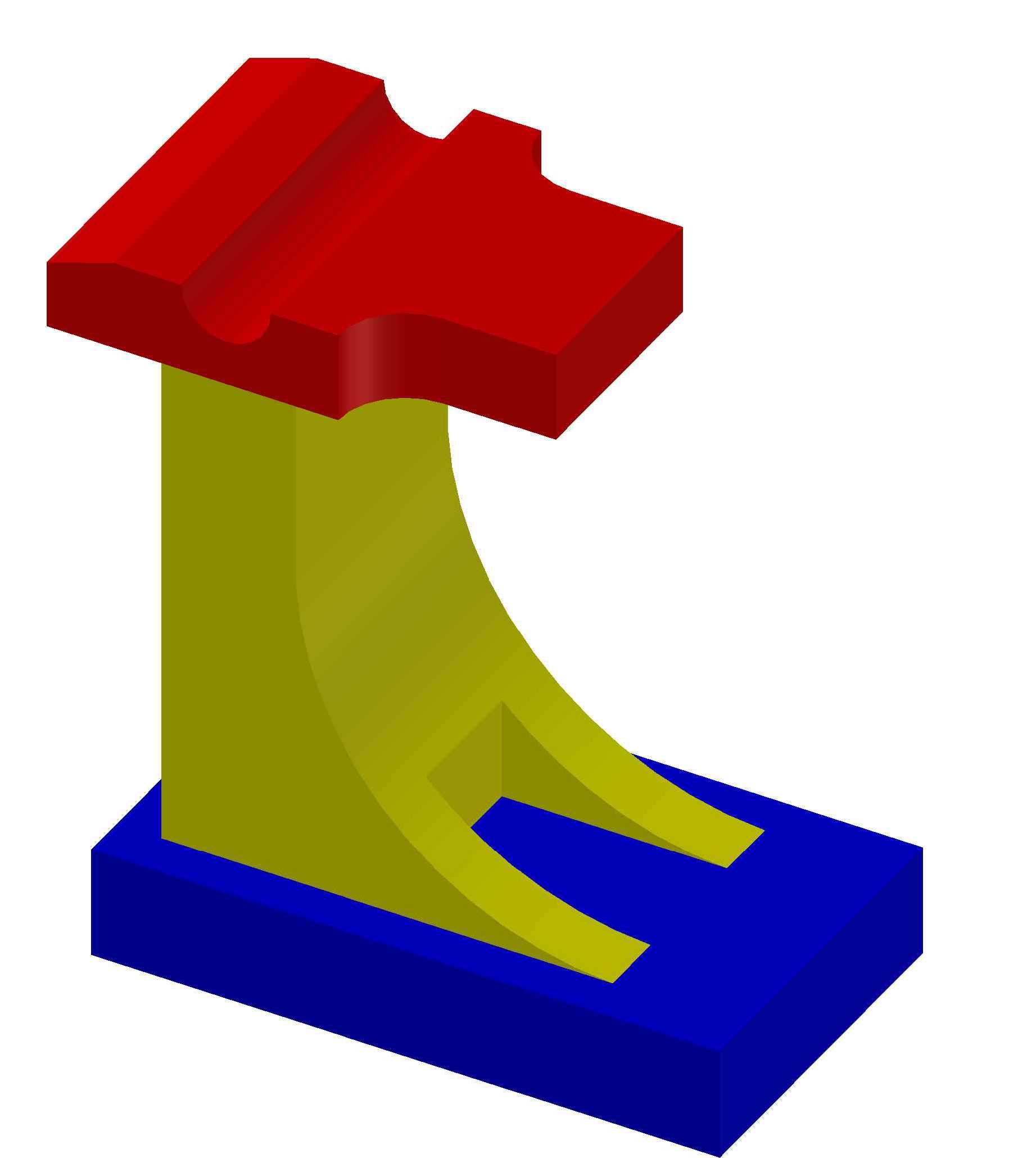

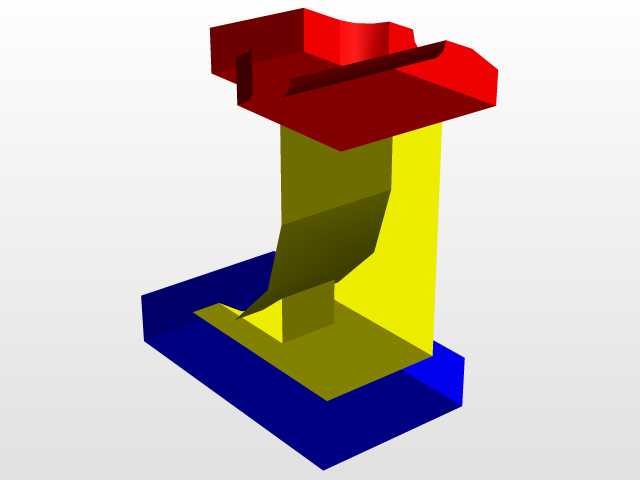

　　该结构属于工装类定位支撑组件，主要应用在小型零部件加工、装配工位的工件承托场景，可直接安装在流水线工位台、专用工装台的T型槽安装面上，为待加工或待装配的异形工件提供稳定的刚性支撑，避免工件在钻孔、打磨、压装工序中出现位移、翘曲问题。从结构设计逻辑来看，整体采用三段式分体承力思路，底部蓝色基座为安装固定段，采用矩形平板结构，底面做全平面铣平处理，平面度控制在0.02mm以内，可与工装台安装面完全贴合，基座上预留四个沉头安装孔，孔位间距适配通用工装台的标准槽距，安装时可通过内六角螺栓直接锁紧，无需额外加工转接板，大幅缩短工装部署周期。中间黄绿色段为核心承力过渡段，采用变曲率弧形支撑臂结构，区别于传统直臂式支撑的应力集中问题，

　　弧形过渡结构可将上部承载的垂直压力均匀分散到底部基座的整个安装面，避免局部应力过大导致基座变形；支撑臂下部做分叉式延伸设计，两个分叉支脚直接贴合在底部基座上表面，接触区域做满焊或一体成型处理，进一步提升侧向抗扭能力，当工件受到侧向打磨力、压装偏载力时，分叉结构可抵消至少30%的扭转力矩，避免支撑臂根部出现断裂风险。上部红色段为工件定位接触段，采用异形仿形台面设计，台面轮廓完全匹配待支撑工件的底部接触面形状，台面上设置的凹槽与凸台可与工件底部的结构直接卡合，实现工件的快速定位，无需额外调整找正；接触台面做表面淬火处理，硬度达到HRC45-50，可承受频繁的工件装拆摩擦，长期使用不会出现凹陷、磨损变形，保证定位精度的一致性。

　　从安装边界尺寸来看，底部基座的长宽尺寸控制在200mm*150mm范围内，整体总高度为180mm，上部支撑台面的最大宽度为160mm，整体占用工位空间较小，可在小型装配台、钳工台上并排布置多个，适配多工位同时作业的需求；支撑臂的最小壁厚设置为12mm，经有限元受力校核，当上部承载150kg以内的工件时，结构最大变形量不超过0.03mm，完全满足普通机加工、装配工序的精度要求。在实际使用场景中，该支撑结构可单独作为单点支撑使用，也可多个组合搭配，针对不同尺寸的异形工件调整布置位置，实现多点均匀承托，相比通用型平口钳、可调支撑座，该仿形支撑的定位效率提升40%以上，且不存在可调支撑的锁紧间隙问题，支撑刚性更强，

　　尤其适合小批量定制工件的加工工装使用，无需针对每款工件重新制作整体工装，仅需更换上部接触台面即可适配不同轮廓的工件，大幅降低工装制作成本。结构设计时充分考虑了加工工艺性，底部基座、中间支撑臂、上部接触台面均可采用普通45号钢通过铣削、线切割工艺加工完成，无需复杂的五轴加工设备，普通机加工车间即可完成制作，加工周期短、成本可控；各段连接位置采用止口定位方式，拼接时可快速对齐，焊接或螺栓连接后不会出现错位问题，后期维护时若某一段出现磨损，可单独拆卸更换，无需整体报废，进一步降低长期使用成本。
