汽车塑料部件插入与验证专用工装设备

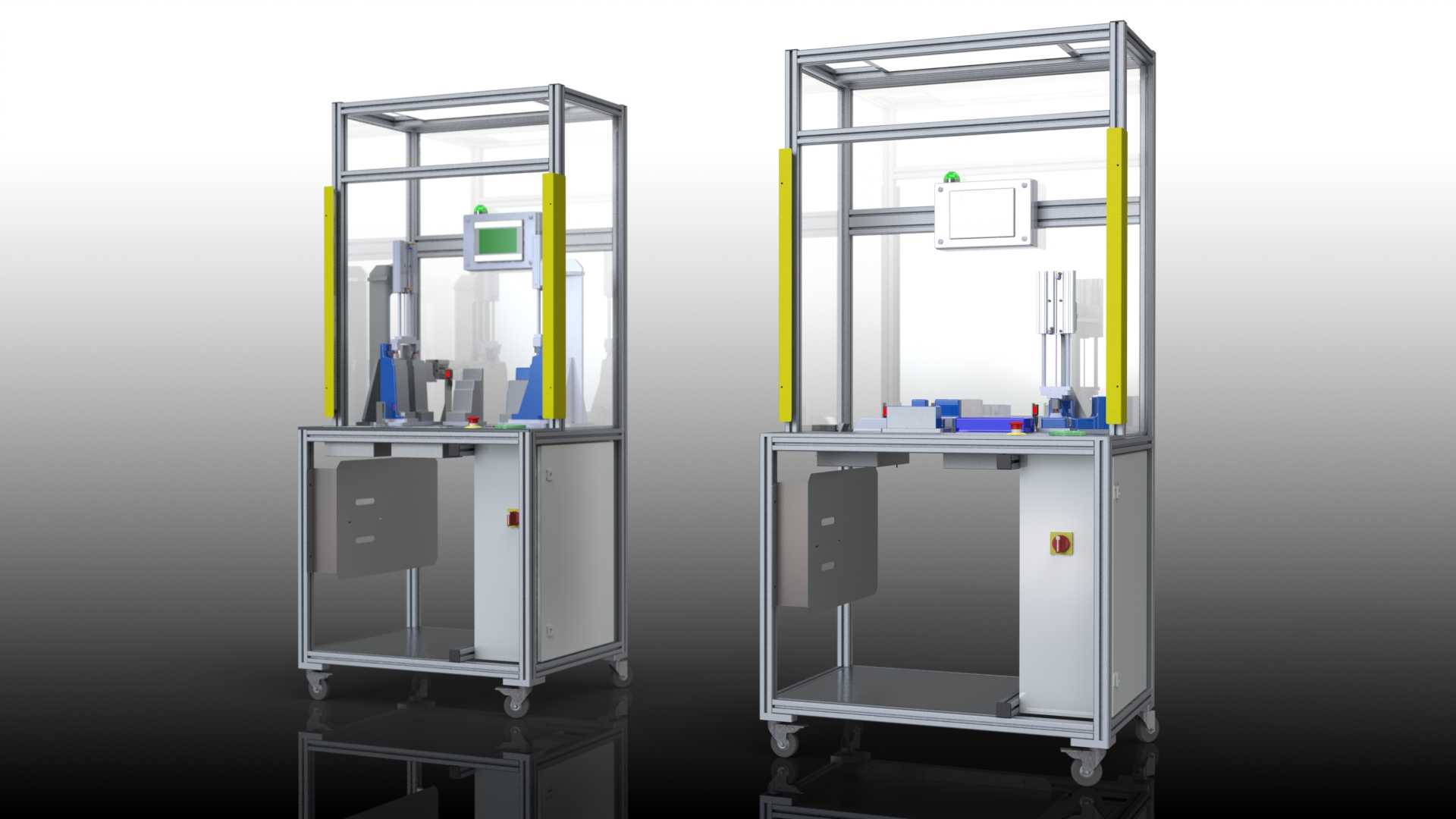

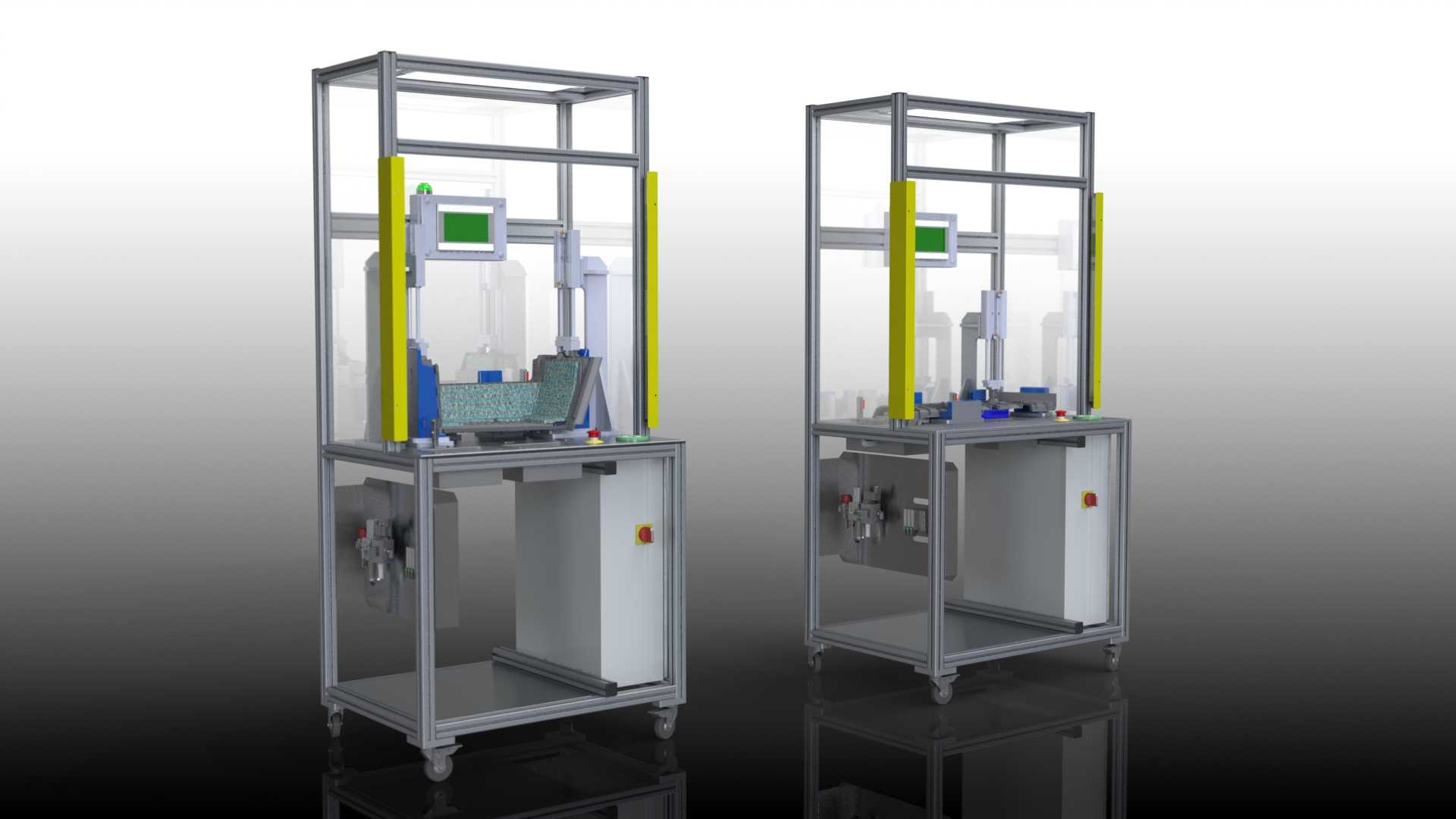

　　在汽车塑料零部件的量产装配环节，这类插入验证设备是产线工位上的核心工装，主要承担塑料饰件、功能组件的精准压装与装配后合格性验证工作，区别于通用压装设备，其结构设计完全围绕汽车塑料件的装配特性展开，避免刚性压装造成的塑料件开裂、卡扣断裂等常见不良。从结构布局来看，设备采用铝型材搭建主体框架，底部配置带刹车的万向脚轮，单台设备的安装边界控制在长800mm、宽700mm、高1900mm范围内，可直接嵌入现有汽车零部件装配产线的工位间隙，不需要对原有产线布局做大规模调整，框架底部预留的电气安装舱采用侧开式柜门，方便维护人员快速检修气路、电路组件，柜门处设置的急停按钮可在异常工况下一键切断设备动力源。

　　设备上部的操作区域两侧配置黄色安全光栅防护栏，光栅触发响应时间控制在20ms以内，操作人员手部误入作业区域时设备会立刻停止压装动作，避免机械伤害，作业区域正面配置嵌入式人机交互显示屏，可实时显示压装位移、压装力数值，同时反馈组件插入后的验证结果，合格时显示绿色提示，不合格时触发声光报警，提醒操作人员剔除不良品。压装执行端采用伺服电缸搭配浮动压头的设计，浮动压头的自适应角度范围为±5°，可匹配汽车塑料件安装面的微小形位公差，避免硬接触造成的工件表面压痕，压装力控制范围覆盖50N到500N，压装位移重复定位精度可达±0.02mm，完全满足汽车塑料卡扣、插接组件的装配精度要求。设备的验证单元集成了位移传感器与压力传感器双校验逻辑，

　　组件插入过程中会实时采集压装力曲线与位移行程，与预设的合格参数区间做比对，既可以识别组件漏装、错装问题，也能检测出卡扣未卡入到位、插接件虚接等隐蔽不良，相比传统人工目视检查的方式，不良检出率可提升至99.5%以上。设计阶段充分考虑了汽车塑料件的多品种适配需求，设备的工件定位夹具采用快换式结构，更换不同产品的夹具仅需拧动两个锁紧旋钮，单次换型时间不超过10分钟，可兼容同平台下3到5款不同规格的汽车塑料组件装配需求，框架上部预留的安装孔位可根据后续工艺需求增加视觉检测、扫码追溯等扩展模块，不需要对主体框架做二次加工。气路走线全部采用铝型材内置槽布线，外部无裸露管线，既避免生产过程中管线被工件剐蹭造成的损坏，也让设备整体外观更整洁，

　　操作台面采用防静电密度板材质，表面铺设防静电胶皮，可避免静电对汽车塑料件内置的电子元件造成损伤，台面边缘设置的物料放置区可临时摆放待装配工件与合格件周转盒，减少操作人员的取件动线，提升单工位作业效率。这类设备通常布置在汽车零部件装配线的组件预装工位，完成塑料组件的插入装配与在线验证后，合格工件会直接流入下一道总装工序，不需要额外设置单独的检验工位，可有效压缩产线的整体占地面积，同时降低人工检验的劳动强度，避免人工检验的疲劳疏漏。设备的框架立柱上预留了安全门锁安装位，后期可根据车间安全管理要求加装安全门联锁装置，打开安全门时设备自动切断动力并锁定压装轴，进一步提升设备操作的安全性，底部框架设置的可调脚杯可在脚轮锁定后调整设备水平度，保证压装轴的垂直度偏差不超过0.1mm/m，避免长期使用后压装偏移造成的装配不良。
