DN200-DN500管道固定用抱箍式管靴

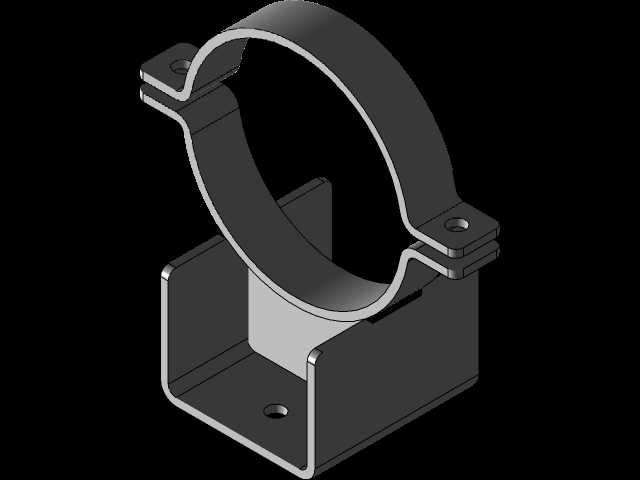

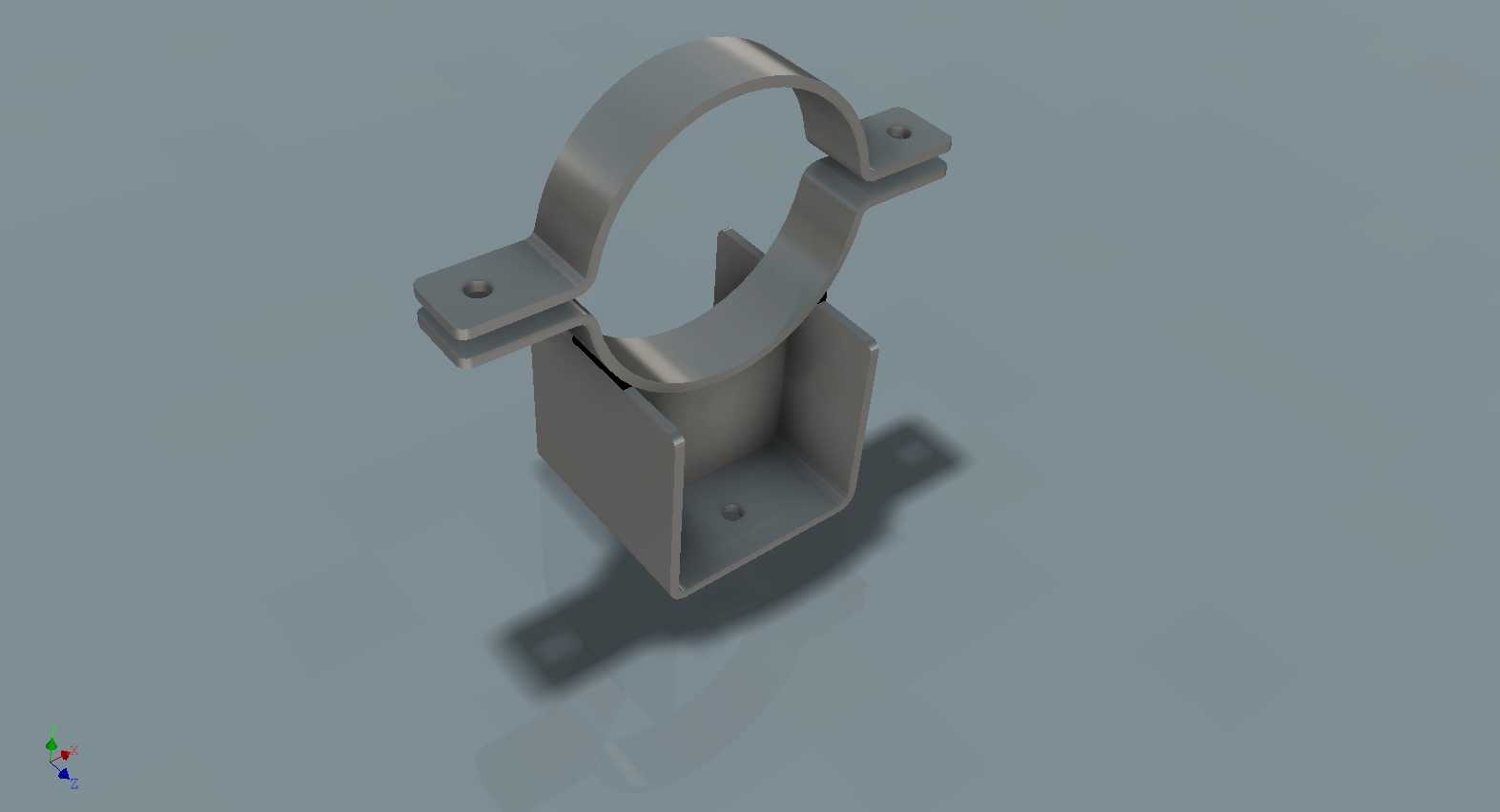

　　在市政给排水、工业流体输送、暖通空调管路布设等场景中，大口径管道的径向固定与轴向限位一直是管路安装环节的核心要点，尤其是DN200至DN500区间的中大型管道，自身充液后重量大，运行时伴随介质流动产生的振动、温度变化带来的伸缩位移，若支撑固定结构设计不合理，极易出现管道下沉、接口渗漏、焊缝开裂等问题，这类抱箍式管靴正是针对该管径区间的管道支撑需求开发的固定构件。该构件整体分为上部抱箍环与下部支撑座两个核心功能段，上部抱箍采用对开式环带结构，环体内径匹配对应公称直径的管道外径公差范围，两端延伸出带安装孔的连接耳板，耳板上预留螺栓穿装位，安装时可通过调整螺栓锁紧力矩适配管道外防腐层的厚度差异，避免锁紧力过大压损防腐涂层，

　　同时保证环带与管道外壁的贴合面积足够分散压紧应力，不会出现局部应力集中损伤管壁。下部支撑座采用槽型盒式结构，顶部开口与抱箍环底部衔接，座体底部预留与基础支架连接的固定孔，可直接通过螺栓固定在混凝土支墩、钢结构支架或者预埋安装基面上，槽型结构的侧壁可对抱箍底部形成侧向限位，避免管道受横向推力时抱箍与支撑座发生错位滑脱。设计阶段首先考虑的是不同管径的适配性，通过参数化调整抱箍环的弯曲半径，可覆盖DN200到DN500全区间的常用钢制、塑料管道外径尺寸，支撑座的高度统一设置为常规管道安装的净空要求，既保证管道底部与支撑基础之间留有足够的防腐施工、后期检修操作空间，也不会因支撑过高增加整体结构的重心高度，降低支架的抗倾覆稳定性。

　　安装边界方面，该管靴适配的基础安装面平面度公差需满足常规管路支架的安装要求，抱箍耳板处的连接螺栓采用普通六角头螺栓即可，无需定制特殊紧固件，下部支撑座的固定孔位间距匹配通用管道支架的型钢安装孔距，可直接与槽钢、角钢制作的支架横梁适配，无需额外打孔加工。实际使用中，这类管靴除了承担管道的垂直载荷之外，还可通过调整抱箍的锁紧程度，允许管道在温度变化时产生微量轴向位移，避免管道热胀冷缩产生的内应力集中在焊缝或者法兰接口位置，相比传统的焊接式管托，这种抱箍式结构无需在管道外壁焊接固定件，不会破坏管道本身的防腐层，安装和后期维护更换都更加便捷，尤其适合后期可能需要调整管路位置、或者不允许在管壁动火焊接的施工场景。在管路走向出现水平转弯的位置，

　　该管靴的槽型支撑座可承受管道内介质流动产生的水平推力，配合支架侧面的挡块可实现转弯段管道的可靠固定，在垂直敷设的管道段，也可将管靴反向安装作为承重支架使用，抱箍抱紧管道后将载荷传递到支撑结构上，避免垂直管道的重量全部压在下部法兰或者设备接口上。结构细节上，抱箍环的边缘做了圆弧倒角处理，不会在安装过程中划伤施工人员或者管道外护层，支撑座的折弯处采用圆角过渡，减少折弯应力集中的同时也提升了构件的整体结构强度，所有板件的厚度根据对应管径的载荷需求做了匹配，DN200管径对应的构件板厚可满足满载管道的承重要求，DN500管径对应的板厚适当加厚，保证大管径重载下构件不会出现塑性变形。
