加长型重载户外承托铰链结构设计

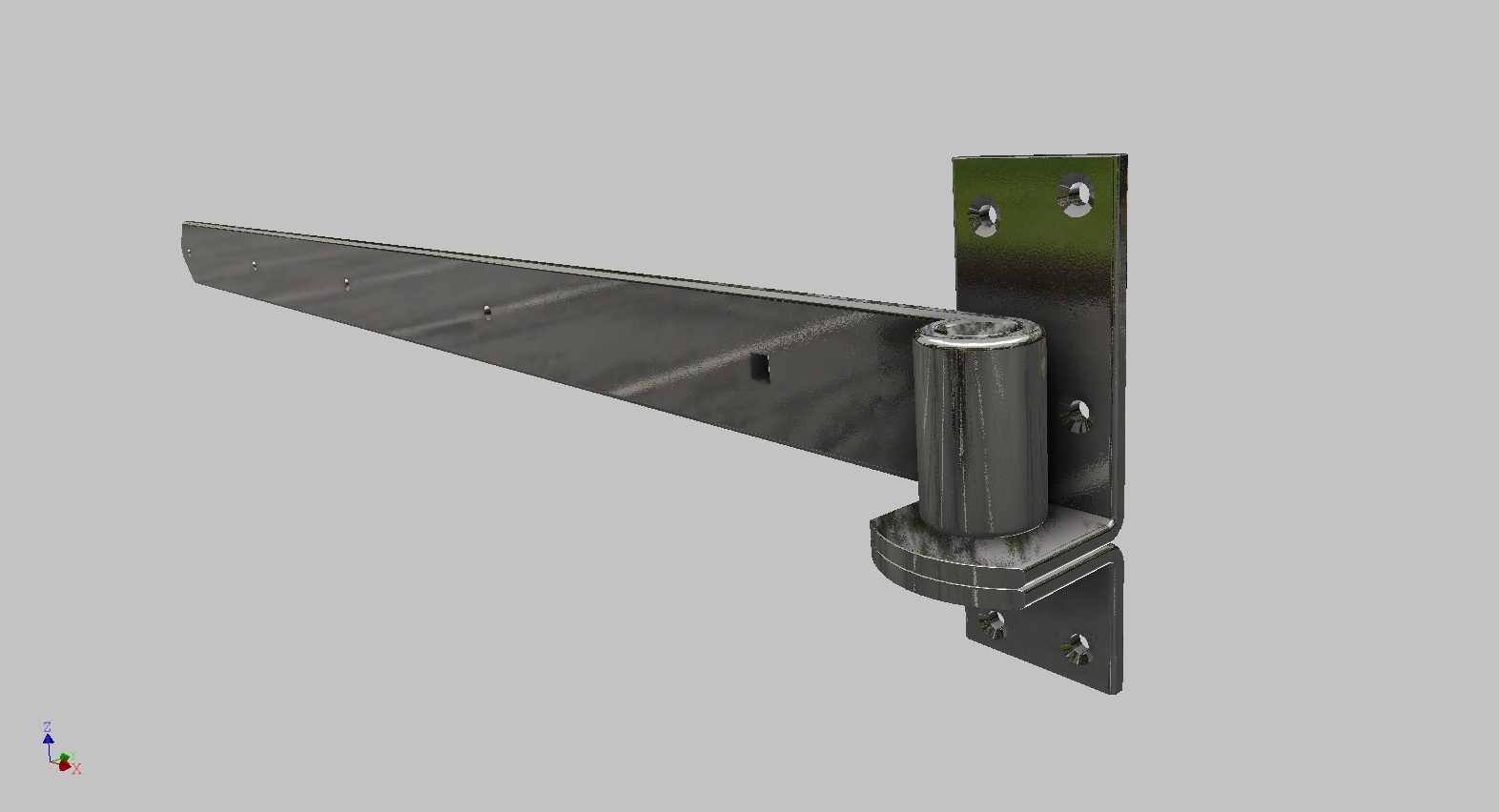

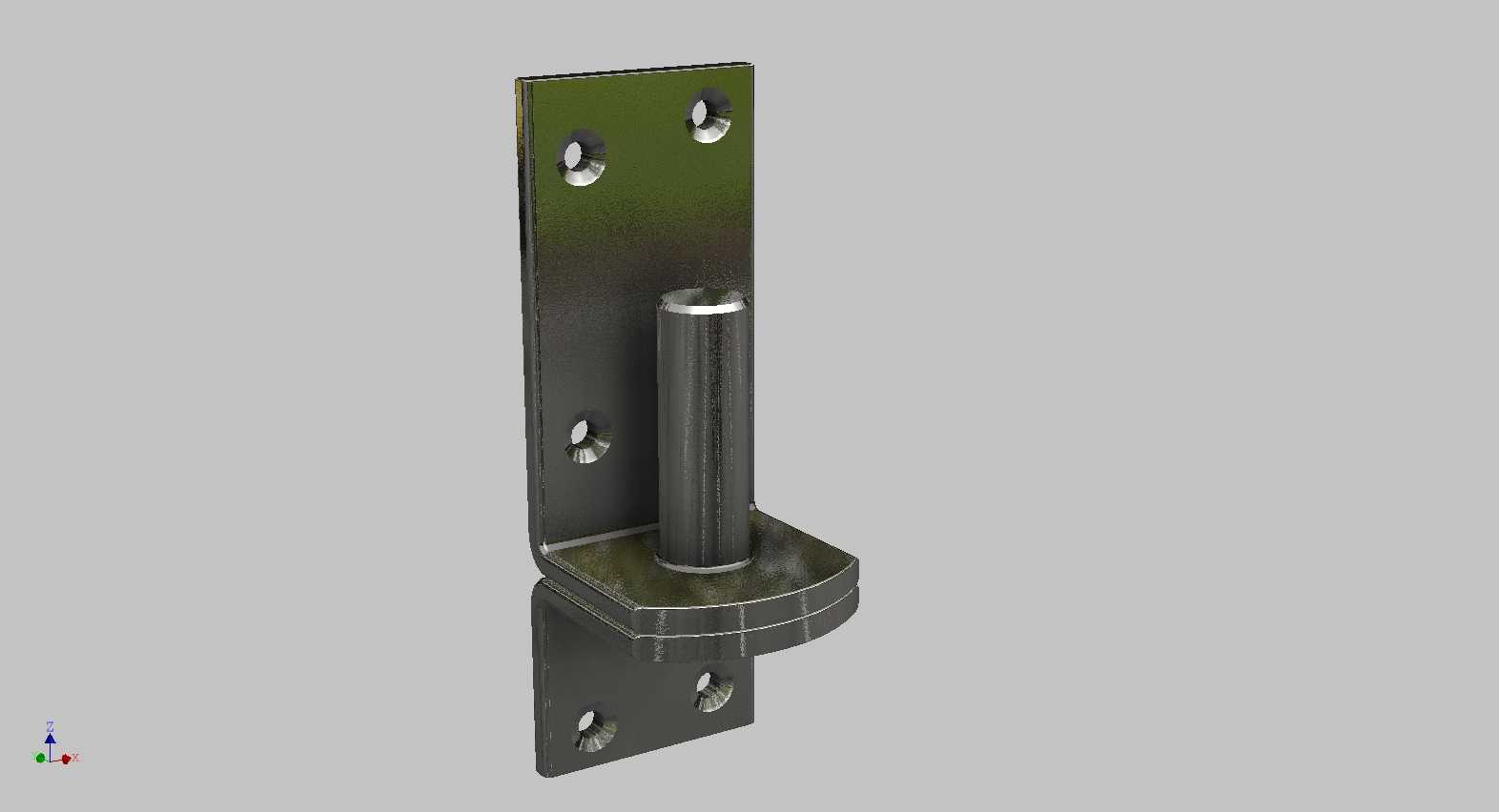

　　这类加长臂结构的铰链，常应用在户外重型箱柜门体、户外设备检修侧门、大型户外机柜承托翻板、仓储户外设施的开合构件上，和普通室内合页不同，它的长悬臂结构在承担门体开合转动功能的同时，还能在门体开启到水平状态时提供稳定的承托力，不需要额外加装支撑气弹簧或者撑杆，这也是它和常规短页铰链最核心的结构差异。从结构设计逻辑来看，底部的双片固定座是整个铰链的受力根基，固定座上预留的沉头安装孔位，适配常规的外六角膨胀螺丝或者自攻螺钉，安装时可以直接贴合在钢结构立柱、混凝土预制基座或者金属柜的竖框上，沉孔设计能保证螺丝安装完成后端面不突出固定座平面，不会和转动的悬臂部分产生运动干涉。中间的转轴部分采用了包络式轴套结构，轴套和悬臂是一体化加工成型，

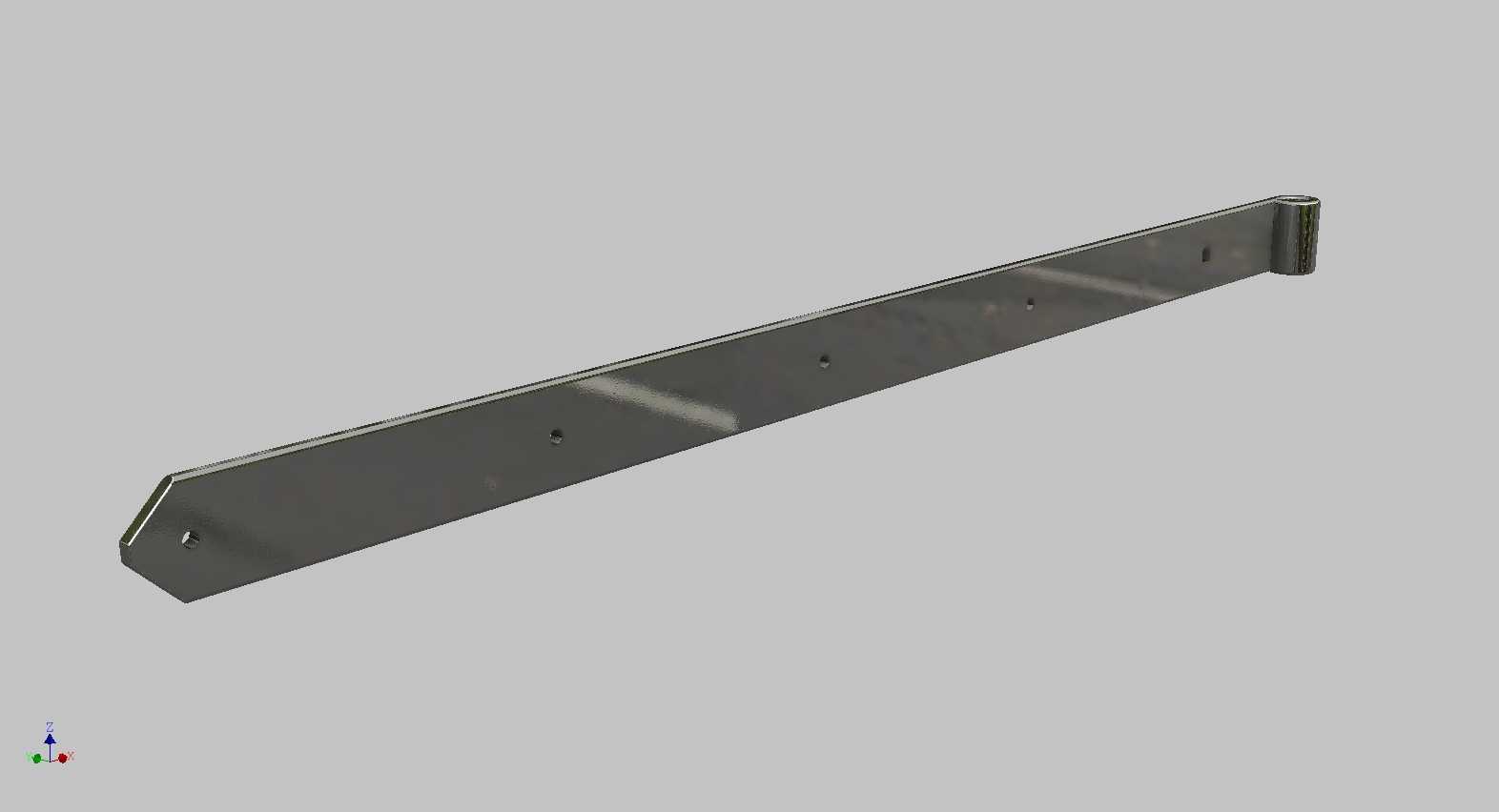

　　转轴和固定座之间预留了合理的配合间隙，既不会因为间隙过大导致门体开启时晃动旷量超标，也不会因为间隙过小在户外温差变化、金属件热胀冷缩时出现转动卡滞的问题，轴套下端延伸出的止推台阶，刚好承接悬臂传递下来的竖向载荷，把悬臂承受的重量直接传导到下方的固定座上，避免转轴承受额外的剪切力，延长构件的实际使用寿命。悬臂部分采用了变截面的长条结构，靠近转轴的根部截面厚度更大，往悬臂末端方向厚度逐步收窄，这种变截面设计是基于悬臂梁的受力分布做的优化，靠近转轴的位置弯矩最大，增加截面厚度能提升整体的抗弯强度，避免长期承重出现悬臂下挠变形，往末端走弯矩逐步减小，适当收窄截面可以减少不必要的材料消耗，降低整体构件重量。悬臂上预留的多个安装孔位，

　　是用来和被连接的门体或者翻板做固定，孔位的间距按照常规户外金属门板的加强筋位置做了匹配，安装时不需要在门板上额外重新打孔定位，能直接适配市面上多数标准规格的户外重型门板。在实际安装边界上，固定座的竖向安装尺寸需要保证上下两个固定片都完全贴合在安装基准面上，不能出现悬空安装的情况，否则固定片受载后容易出现变形，悬臂的转动行程范围内不能有突出的障碍物，因为这类铰链的开启角度通常能达到90度以上，安装前需要提前测算开门时悬臂扫过的空间范围，避免和周边的管线、相邻构件产生碰撞。和普通室内铰链相比，这类户外使用的铰链在结构设计上没有多余的装饰性结构，所有的外形轮廓都做了圆角过渡，没有尖锐的棱角，一方面是避免户外安装作业时划伤施工人员，

　　另一方面也能减少棱角位置的积水积灰，降低长期户外使用时的锈蚀概率。转轴位置没有采用外露的卡簧或者销钉结构，而是用轴套本身的止推结构做轴向限位，避免户外长期使用后紧固件锈蚀脱落导致铰链解体。在做三维建模的时候，需要重点校核转轴和轴套的配合公差，还有悬臂根部的应力集中情况，尤其是悬臂和轴套连接的过渡位置，要做足够大的圆角过渡，不能出现直角相接的结构，否则长期受载后容易在应力集中位置出现断裂。另外固定座上的安装孔位中心距要和常用的安装型材孔位做匹配，比如适配常见的矩形钢管立柱的孔距，这样现场安装时不需要额外做钻孔加工，能大幅提升现场施工的效率。这类铰链在实际使用中，通常不需要额外添加润滑结构，因为金属件之间的配合间隙预留了足够的容尘空间，即使户外有沙尘进入配合面，也不会出现转动卡滞的情况，相比带密封结构的精密铰链，它的环境适应性更强，在多尘、高湿度、温差大的户外环境下，长期使用的故障率更低。悬臂的长度设计是根据实际需要承托的门体宽度来确定的，过长的悬臂会导致固定座承受的弯矩过大，过短则无法给门体提供足够的支撑力，建模时可以根据实际使用场景调整悬臂长度参数，但是转轴部分和固定座的连接结构不需要做改动，只需要调整悬臂的长度和对应的安装孔位间距即可，具备一定的参数化改型基础。
