卫浴壁挂式电热毛巾烘干架结构设计

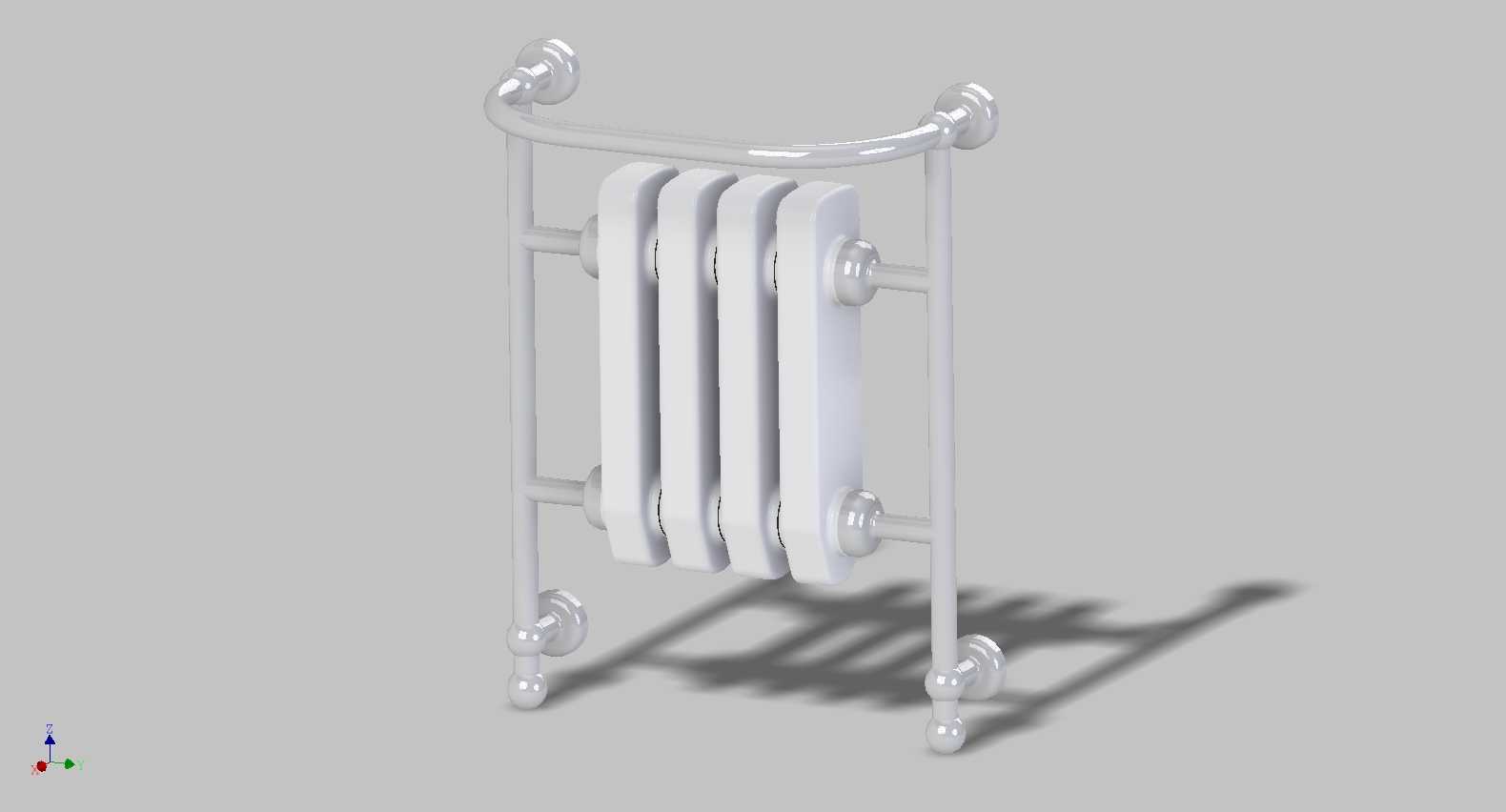

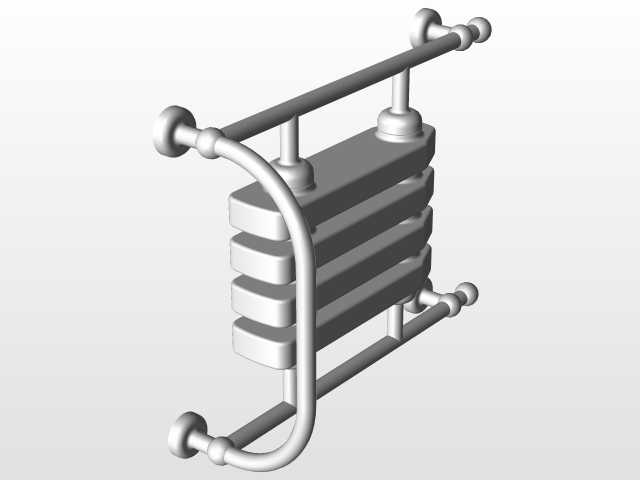

　　这款壁挂式毛巾烘干装置，核心应用场景集中在家庭卫浴间、酒店客房卫生间、公共浴室更衣区这类常年湿度偏高、毛巾织物易滋生异味霉菌的空间，区别于普通置物毛巾架，它兼顾置物承载与主动烘干加热的双重作用，日常使用中可将湿毛巾搭放在横杆区域，通过内部换热结构持续散发热量，在2-3小时内将织物含水率降至舒适区间，避免潮湿毛巾长时间闷捂产生的霉斑与异味，同时在冬季卫浴环境下，还能小幅提升周边局部温度，让接触到的毛巾保持干爽温热的触感。从结构设计思路来看，整体采用对称式落地壁挂结合的支撑框架，主体散热段为多柱式中空腔体结构，上下两端通过横向连通管将四根柱状散热单元串联成封闭的换热流道，不管是注入导热液的电加热模式还是接入采暖水循环的水暖模式，

　　都能保证热量在整个散热段均匀分布，不会出现局部过热或者上下端温差过大的问题。框架两侧向上延伸出弧形弯管作为上层置物挂杆，弧度经过人体工学测算，搭放浴巾时不会出现边角滑落的情况，同时弯管末端直接延伸至墙面固定座位置，将挂杆承受的载荷直接传递到墙面锚固点，避免额外的焊接应力集中。安装边界方面，整体固定点位共设置上下四组墙面连接座，上下固定座的垂直间距适配常规卫浴间墙砖的铺贴模数，安装时可直接对齐砖缝打孔，不会破坏整砖的装饰完整性，固定座采用带装饰盖的膨胀螺栓结构，安装完成后可遮盖钻孔痕迹，保持外观整洁。设备整体向外突出墙面的距离控制在120mm以内，不会占用过多卫浴通行空间，即使是面积偏小的紧凑型卫生间，安装后也不会出现磕碰的问题。

　　散热柱体的边缘全部做了R3以上的圆角处理，没有尖锐的棱角外露，日常使用中即使肢体误碰也不会造成划伤，适配有老人、儿童的家庭使用场景。上下层挂杆的间距经过反复调整，下层散热柱之间的间隙控制在30mm，既保证毛巾搭放时不会整幅贴在柱体表面阻碍空气流通，又能让热量充分接触织物纤维，提升烘干效率；上层弧形挂杆与下层散热段顶部的垂直距离留足180mm，搭放大尺寸浴巾时不会蹭到下层的毛巾，不同织物的晾晒互不干扰。材质选择上整体采用低碳钢基材做表面喷塑处理，表面光滑致密，日常清洁只需用湿抹布擦拭即可，不会因为卫浴间长期高湿环境出现锈蚀掉漆的问题，内部流道做了防腐钝化处理，不管是走采暖热水还是内置电加热棒搭配导热液，都能保证长期使用不出现内部结垢、

　　腐蚀漏液的问题。在结构强度校核阶段，针对四个墙面固定座做了垂直载荷与侧向冲击的模拟验算，单组固定座可承受20kg的垂直载荷，整体架体满载搭放湿毛巾、浴巾的情况下，长期使用也不会出现固定点松动、架体变形的问题。考虑到不同用户的安装需求，架体的进出水口（或电加热棒接线端）设置在底部一侧的横向管段上，不管是左进水还是右进水的管路布局，都能通过调整安装方向适配，不需要额外改动管路走向，降低现场安装的改造成本。散热柱体的截面采用椭圆型设计，相比传统圆形柱体，椭圆截面的散热面积提升了15%左右，同时朝向外侧的弧面更平缓，搭放毛巾时的接触面积更合理，不会因为柱体过窄导致毛巾出现明显的压痕。架体底部的支撑脚做了装饰性的球形封头，既遮盖了管段的焊接切口，又能在安装时起到辅助定位的作用，安装前可先将架体靠在墙面，通过底部支撑脚临时承托重量，不需要全程人工托举架体打孔固定，大幅降低单人安装的操作难度。
